钢材焊接的全面指南：从材料选择到工艺要点

01钢材与焊接材料概览

当探讨关于钢材焊接的那种涵盖各个方面的指南之际，我们首要的是要去了解钢材以及和它相关联的焊接材料。这些材料的挑选以及运用，会直接对焊接的质量还有效果产生影响。所以呢，透彻地理解钢材以及焊接材料的特性，是保障焊接工作能够顺利开展的关键所在。

重要性与标准

在开展焊接以前，务必要先弄清楚所焊材料的钢号，借此使得能够准确地挑选相应的焊接材料，并且确定合适的焊接工艺以及热处理工艺。所运用的钢材一定要严格依照国家标准（或者相应部颁标准、专业技术标准），要是属于进口钢材，那么就得符合该国国家标准或者合同规定的技术标准。这一步极为关键，原因在于材料的选择以及标准的确认直接对焊接的材料性能以及工艺选择产生影响。

焊接材料选择

在选择焊条以及焊丝的时候，需要综合考量诸多因素，而这些因素包含母材化学成分，还有机械性能，另外还有焊接接头的抗裂性，碳扩散情况，焊前预热具体要求，焊后热处理要求，以及使用条件等方面。对于异种钢材的焊接而言，若两侧之一是奥氏体不锈钢，那么就可以选用含镍量比较高的不锈钢焊条或者焊丝；要是两侧都是非奥氏体不锈钢，那么就应该选择成分处于二者之间，或者与合金含量较低的一侧相匹配的焊条或者焊丝。

质量要求与认证

那些用于焊接的材料，涵盖了诸如焊条、焊丝、钨棒、氩气、氧气、乙炔气（电石）以及焊剂等，它们每一个的质量都必然得达到国家标准（或者是相关标准）所规定的要求。钢材、焊条、焊丝等对象，在投入使用之前，全部都应当有由制造厂开具的质量合格证明。

02焊前准备

实施焊接操作之前，必然得开展一连串的准备事项，以此来保障整一个焊接的进程能够畅行无阻，可达到预先设定的质量方面的要求。

焊口位置选择

焊口的位置挑选应当远离应力集中的区域，并且要保证施焊以及后续热处理的便捷程度，一般情况下需要符合以下标准：

选择锅炉受热面管子焊口位置时，要保证中心线距管子弯曲起点距离至少是70毫米，距汽包或联箱外壁距离至少是70毫米，距支吊架边缘距离至少是70毫米。并且，两个相邻对接焊口间距离不能小于150毫米。

设备与材料准备

焊件在下料以及坡口加工完成之后，要依照以下要求来开展检查，检查合格了才能够进行组对，对于淬硬性比较大的钢材而言，要是采用火焰切割下料来制备坡口，加工结束以后一定要经过表面探伤检验而且检验合格，坡口处的母材不能够有裂纹、重皮在，也不能有坡口损伤或者毛刺这类缺陷。

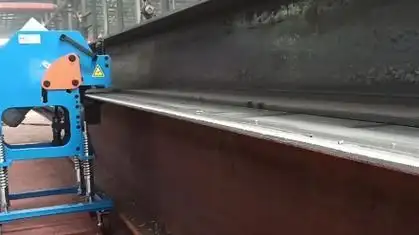

坡口加工与检验

当开展焊接组装工作之际，要详尽阐释焊前对于设备准备、材料挑选用以及工艺评定的关键意义，务必保证将要焊接的工件放置得稳固扎实，从而防止在焊接与此同时以及后续的热处理进程里出现变形状况或者产生额外的应力。

03焊接工艺要点

当开展焊接组装操作之际，务必要严谨依照一整套工艺要求，从而保障焊接进程的安全以及质量。

温度与预热要求

焊接之时，对于不同钢种有着如下这般的环境温度要求，碳素钢它的这个最低温度是零下二十摄氏度，低合金钢以及普通低合金钢呢，其最低温度为零下十摄氏度，中、高合金钢的最低温度则是零摄氏度。

焊接方法与注意事项

具有承受压力能力的管道进行焊接作业时，为使得它内部的壁面保持清洁，以及让焊缝的根部层次达到优质状态，就一定要遵守特定的焊接方法。具体的规定是像下边这样的：

部件名称 根部焊道 其它焊道

压力大于或等于10兆帕，厚度小于或等于6毫米的锅炉受热面向管子，采用钨极惰性气体保护焊，钨极惰性气体保护焊与焊条电弧焊。

严谨在工件表面引燃电弧、进行电流试验或随意焊接临时支撑物。

厚壁焊接与特殊要求

厚壁大径管焊接时，要采用多层多道焊方法。管壁厚度超过35mm时，得遵循规定。氩弧焊打底的焊层厚度要不少于3mm。其他焊道单层厚度不能超过所用焊条直径加2mm。单焊道摆动宽度不能超过所用焊条直径的5倍。
