SW钣金拆图 下料展开，完美呈现！

sw钣金拆图下料展开。

咱们来看一个钣金拆图方面的案例，在这个案例当中，要做成三块板，其中一块在左边，一块在右边，而中间做成一块板就行。接下来，先是应用分割命令来做分割操作，然后，再去出折弯图以及下料图。

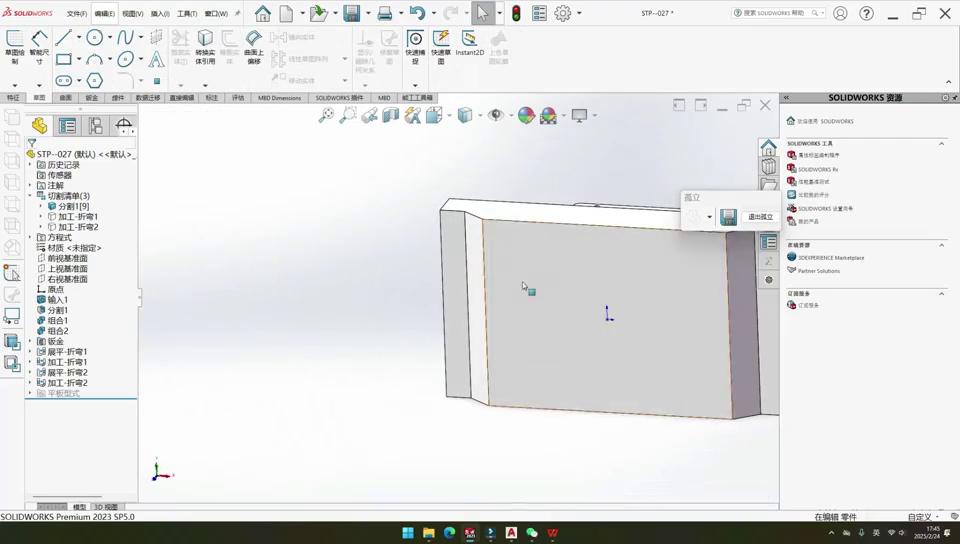

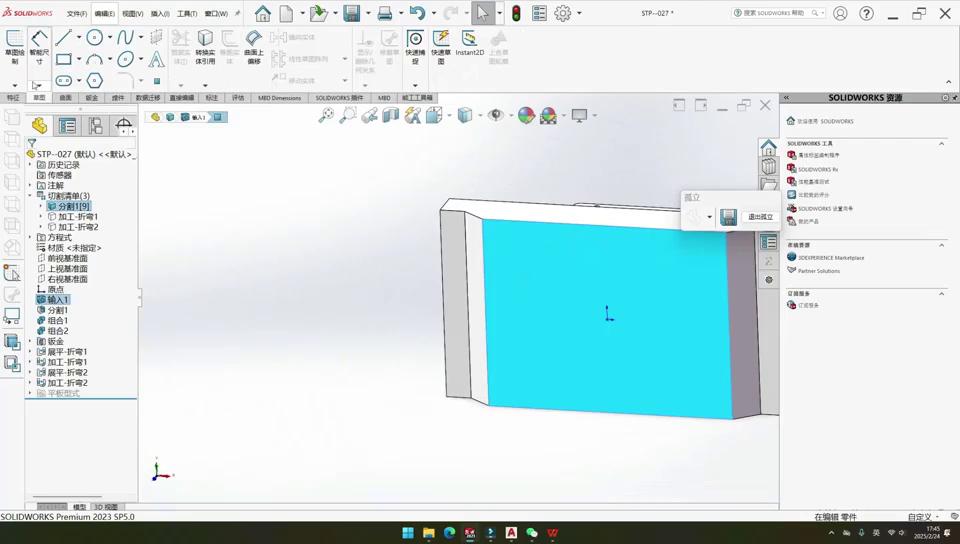

先，找直接编辑里的分割命令，将左边那一块儿单独取下，再把右边那一块儿单独取下，选剪裁工具对第一个面进行操作，对第二个面运用该工具，对第三个面实施操作，对第四个面予以操作，这边借助四个面来分割，对面同样如此，对面已有两个面被用过了，接着把两个面补上。

选取切割零件，将左边那一块进行选中，接着把右边那一块予以选中，不要去执行勾选操作，要是想要对试题进行切除的话，那就点击对面那个位置。

首先，将相关命令进行组合，使其组合在一起，接着进行疯狂选择，选择添加操作，随后点击组合按钮，这边同样进行组合操作。组合完成之后，此时已然成为三块板，左右两侧的两块板乃是九十度板，操作颇为简单，直接进行插入折弯的操作，选择零点一的折弯半径，在此处给出九十度的折弯系数，给出折弯扣除量，扣除一点七，选择一个面并点击对勾，这形成了第一块板，第二块板的操作与之相同，同样选择一个面并点击对勾。

接下来是中间的这块板，中间的这块板能不能直接把它敲走？模型上面原本就存在着一些错误，这里有一条线，对？与此同时，这里的焊缝还没有开，所以使用叉指弯肯定会报错。

·接下来，在转钣金之前，要先把释放槽开出来。要在底面建草图，将隐藏类型选择为隐藏线可切，接着在这里画一个矩形。这个矩形要贴着钣金的壁厚去开，以开出一个矩形的释放槽。这个矩形的宽度给到零点一就行。

·这个矩形要过来多少呢，应当从这个地方开动，鉴于释放槽相较于这道折腕而言更大一点，故而在这里留出一个大于板后一点五的释放槽。

接着去做一条重音线，进行镜像的选择操作，框选镜像轴，此处呢同样是进行对镜像轴的镜像操作，再实施特征切除，将焊缝直接切出来，实际上在切的时分只要稍稍超过这条线便行了是这样吧？就好比给它一个十五点的对过，如此这般就直接把缝隙切割好了。

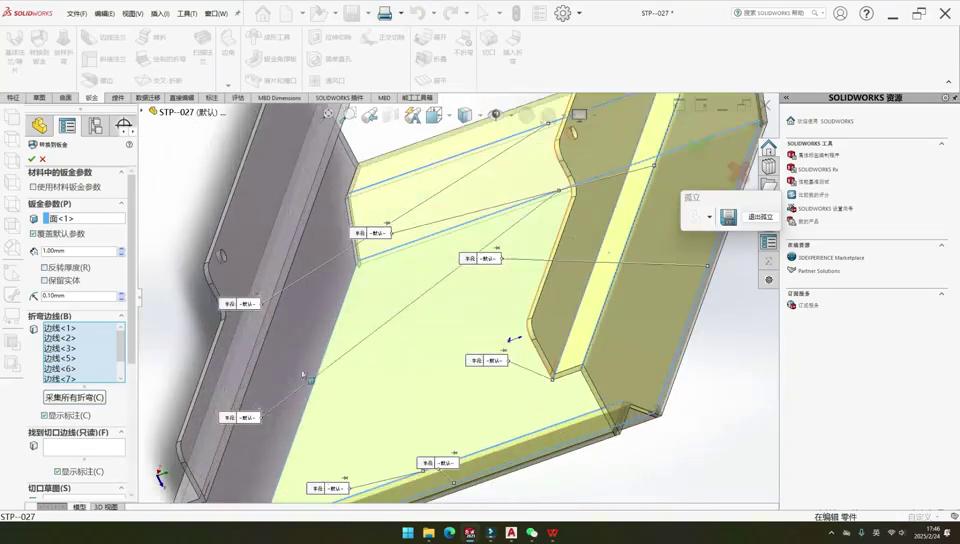

将其切好之后，进行钣金转换操作，也就是把它处理成钣金，在此处同样如此，依旧是刚才所用的那些纸，接着选取固定面，选择折弯边，折弯边这里存在两个折弯边，这同样是其中一条，在上述操作全部完成以后，点击对勾，如此一来，三块板的转板筋便制作好了。

先要找到插件的功能，选择当前时候打开的模型，在这里更改一个名字，接着便可以开始转换了，由于后利用插件去批量地出下料图以及折弯图，如此这般，插件能够帮我们把三张的下料图而出现在同一个图纸之内，然后这里同时能够看到它的上面显示着折弯线，另外还有折弯的方向，要是进行放大查看的话，会发现在图纸的下面还有版后数量等之类的参数。

·最后还有三张折弯图，也是利用插件把批量出多尸体出图。

这个模型的拆除工作就完成了。
