不同厚度板材的对接

焊接时，焊件厚度不一样，结构存在差别，使用条件也有差异，这会致使出现不同的接头型式以及坡口形式。常见的焊接接头型式有对接接头、T形接头、角接接头、搭接接头等。其中，对接接头是应用最为广泛的接头型式，它的特点是两焊件表面形成的夹角在所构成的大于或者等于135°范围以及小于或者等于180°范围之中。

对于那些钢板，其厚度是小于6mm的，并且，它不是处于重要结构的情形下，一般来讲，往往是不需要去开设坡口的。可是，要是出现厚度不一样的钢板进行对接这种状况，并且，这两块板厚度的差值，也就是(δ—δ1)，没有超过特定确定的规定 这时，涉及到焊缝坡口的基本形式以及尺寸，就能够依照那个比较厚的板的数据来挑选确定。要是超过了规定的范围，那就需要在厚板上开展单面或者双面的削薄处理这么做的目的，是为了保证焊接的质量，这里面削薄的长度L，应当最少等于3倍的厚度差，也就是(δ—δ1)。

不同厚度板材的对接

在对接不一样厚度的钢板之际，要是两板厚度差（δ—δ 1）超过规定范畴，那么就得对厚板做单面或者双面削薄处置，为的是确保焊接质量。当中，削薄长度L理应起码等同于3倍的厚度差（δ—δ 1），用以避免因厚度不同引致的焊接问题。这种处置办法在工程实践里相当重要，能够切实地提升焊接接头的质量以及强度。

(二)角接接头

若两焊件端面间打造出的夹角比30°大，同时比135°小，这般的接头称作角接接头，像图1-9展示的那样。值得留意的是，角接接头的受力情形并非良好，所以它常常被应用于那些对结构强度要求不算高的场合。

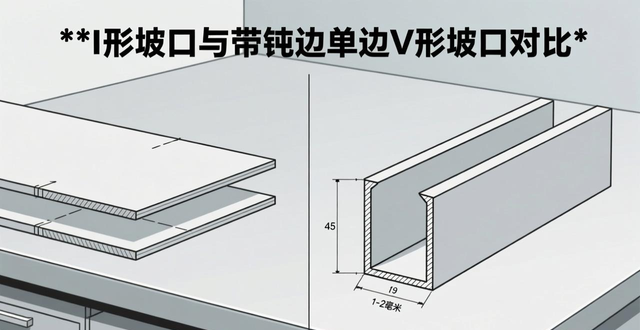

两种不同坡口形式，即I形坡口与带钝边单边V形坡口，由图1—9展示。接下来，另一种常见接头类型，也就是T形接头，我们再来看看。当一件焊件的端面跟另一件焊件的表面构成直角或者近似直角时，上述接头就被称作T形接头，情况如图1—10所示。

图1—10把T形接头的特点给展示出来了，紧接着，我们要去探讨另外一种接头类型，也就是搭接接头。搭接接头指的是两件焊件因为部分重叠从而构成的接头，就如同图1—11所呈现的那样。

以下三幅图展示了搭接接头的三个门类，它们各有不同的呈现方式与适用情形，分别为形状较单的I形坡口，在圆孔里进行的内塞焊、以及位于长孔内角处实施的焊接工艺。依据工程上对结构的具体需求和强度方面的要求，搭接接头能够依据实际状况灵活选用不同的形式。厚度小于12mm的钢板，适合采用I形坡口的搭接接头形式，其重叠部分需要达到或超过2(δ1+δ2)，并且要采用双面焊接的方式，这种形式通常用于一些重要性相对较低的结构中。当重叠部分的面积比较大的时候，可以根据板厚以及强度等因素，选择不同尺寸还有数量的圆孔内塞焊形式或者长孔内角焊形式。

而后，我们会去研讨坡口的形态以及几何尺码，坡口形态种类繁多，像V形、Y形之类，它们的加工以及施焊相对而言较为便利，不过有可能引发角变形，双Y形坡口乃是在V形的基础之上予以改良的，适用于较厚的焊件，能够削减焊缝金属量并且降低残余变形，然而，它需要翻转焊件在筒形焊件的内部进行施焊，这或许会对劳动条件产生影响，U形坡口填充金属量更少，只是加工较为繁杂。

于谈及坡口的几何尺寸之际，我们提及了坡口面这一关键概念，又提及了坡口面角度这一关键概念，还提及了坡口角度这一关键概念，亦提及了根部间隙这一关键概念，更提及了钝边这一关键概念。而这些尺寸以及形状的挑选，将会直接对接头的性能以及质量产生影响。

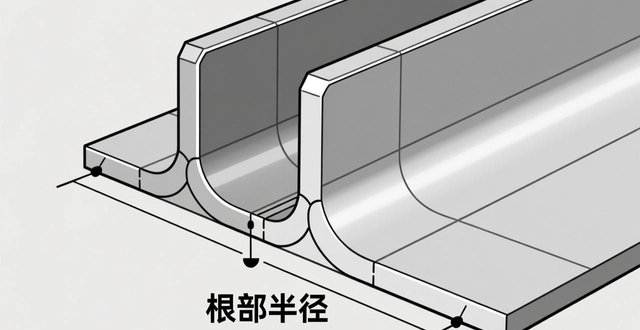

(5)根部半径

在J形坡口中，有呈角状且位于底部的半径，此半径被称作根部半径，（见图1—12）。在U形坡口中，也存在处于底部且呈圆角状的半径，它被归为根部半径一类。这么设计，能够加大坡口根部的空间，进而保证焊缝可以充分焊透至根部。

坡口的几何尺寸与焊接位置

于焊接范畴以内 ，GB／T3375—94《焊接术语》标准给咱们予以了周详的术语阐释。其中存在着 ，焊接位置也便是熔焊之际焊件接缝所处的空间位置 ，为极其关键的概念。此一位置能够借由焊缝倾角以及焊缝转角予以具体的描绘 ，经由这样的方式来辅助咱们精准掌握焊接过程里的各式各样的变化。平焊 、立焊 、横焊以及仰焊等不一样的位置 ，皆对应有着特定的焊缝倾角以及焊缝转角 ，这些参数针对确保焊接质量具备相当关键的作用。

焊缝转角定义

焊缝转角，是指这样一种夹角，它是焊缝中心线，也就是焊根与盖面层中心的连线，和水平参照面 Y 轴所形成的夹角。这一角度对于描述焊接位置很关键，对于控制焊接质量同样极重要，就如同图 1—14 所展现的那样。

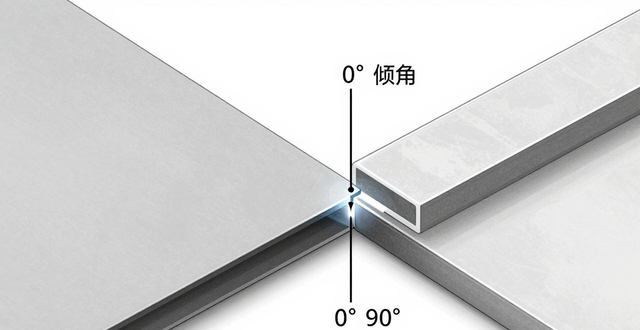

焊缝转角示意图

看图 1—14，我们把焊缝转角的概念给展示出来了。焊缝如果处于平焊位置，它会有这样的情形，一方面焊缝倾角是 0°，另一方面焊缝转角能有 90°，这种焊接位置就像图 1—15(a)所呈现的那样。

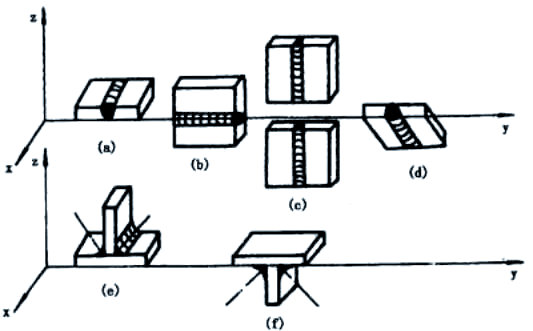

各种焊接位置

图1—15呈现出不一样的焊接位置，有平焊，有横焊，有立焊，有仰焊，有平角焊，还有仰角焊。于每种位置当中，焊缝的倾角以及转角都存有特定的范围。比如说，在横焊位置那儿，焊缝倾角能够是0°或者是180°，同一时间焊缝转角也能够是0°或者是180°。同样的，立焊位置的特性是焊缝倾角为90°（立向上）乃至于270°（立向下）。而仰焊位置则关乎对接焊缝倾角0°或者180°，以及转角270°的焊接。除此之外，还有平角焊和仰角焊这两种特殊的角焊位置得要特别予以关注。

分别存在着不同的焊接位置，这些位置对焊接质量能够产生显著作用，由于这样所以在实际操作的时候，要依据具体情形去选用恰当的焊接位置，与此同时，知晓各类焊接位置的特点及要求，这也是提升焊接技能的关键环节中的重要一点。
