常用焊接坡口形式及其应用特点详解

常用焊接对接接头的坡口类型及其应用场景

于焊接工程里面，对接接头属于一种常见的连接方式，然而坡口实属影响焊接质量的关键因素当中的一个。本文会详细介绍几种常用的焊接对接接头的坡口形式，以及其各自的应用场景。

01常用焊接坡口形式及用途

【 I形坡口 】

I形坡口，这种是最简单且常见的一种坡口形式，它的特点在于坡口两侧垂直，不存在斜度呀!I形坡口凭借其简单的如此这般垂直无斜度设计，适用于小厚度并且均匀材质的板材焊接呢！焊接的时候操作起来十分简便，进而能够有有效的保证焊接质量呀！

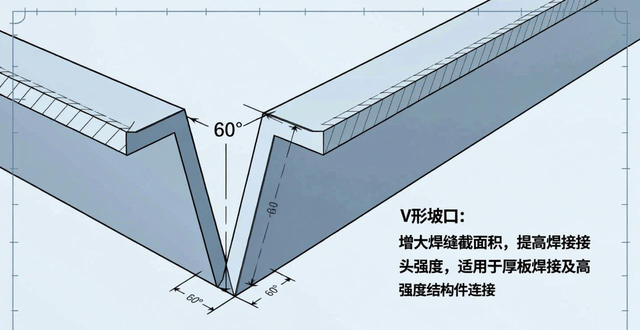

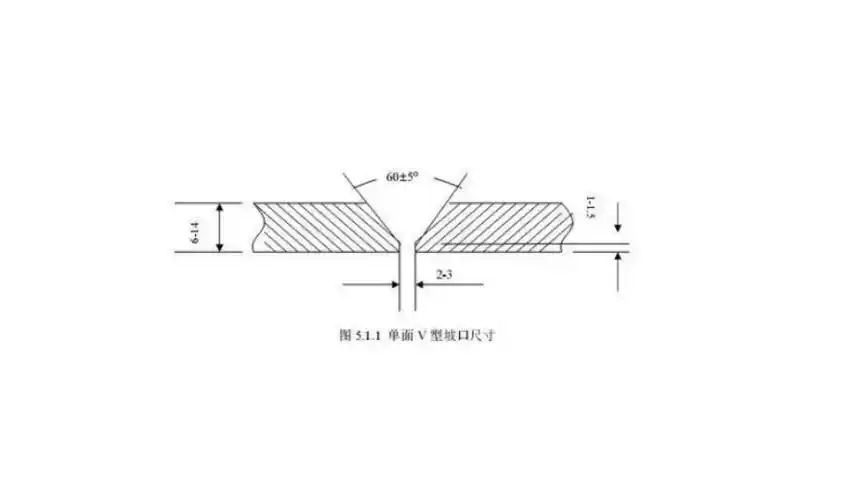

【 V形坡口 】

坡口呈 V 形，向内倾斜且有一定角度，这种形式能有效增大焊缝的截面积，进而提高焊接接头的强度，其倾斜角度的设计增加了焊缝截面积，适用于厚板以及需要高强接头的场合，常用于厚板焊接，这种焊接需要较大焊缝截面积，还用于结构件连接，此连接需要较高强度。

【 X形坡口 】

设有一种双面坡口设计名为X形坡口，其特性在于在板材两侧俱形成一定斜度。X形坡口关乎双面设计，适用于需均匀分布焊缝的双面焊接情形。有这样一种坡口形式会适用于需双面焊接的情况，它可确保焊缝于两侧皆能均匀分布，进而提升焊接接头的整体性能。

【 坡口卷边设计 】

于焊接进程当中，坡口之设计极其关键，坡口卷边设计会对坡口角度以及间隙予以调整，以此优化焊缝质量还有强度，进而防止出现烧穿现象。合理的坡口卷边可保障焊缝的质量以及强度，所以能够提升整个焊接结构的稳定性。坡口的角度、深度以及间隙等参数，均需依据具体的焊接需求以及材料特性来进行精心调整。

【 Y形坡口设计 】

一种特殊的焊接设计是Y形坡口，其特点为形状类似于英文字母“Y” ，这种设计在焊接过程中可发挥重要作用，能有效防止烧穿现象，还能简化焊接步骤，无需额外添加填充金属 ，然而，要注意的是，当卷边部分高度相对较高且未完全熔化时，接头反面可能会面临应力集中严重的问题 ，所以，在实际应用中，我们通常不推荐把此类设计当作主要的工作焊缝，而更倾向于将其作为联系焊缝来用。三角形坡口简化焊缝，无需填充金属，然而易应力集中之状况会出现用于中厚板那里适用。

【 双Y形坡口设计 】

一种特殊的坡口设计形式是双 Y 形坡口，它组合成于两个 Y 形坡口，平常适用在因有很大焊接空间需求，或是因为有着很特殊焊接要求的场合，双 Y 形坡口由两个 Y 形构成，适用于复杂要求以及大空间焊接以便节省焊接金属材料，这种设计不仅提升了焊接的工作效率，还给出了更灵活的焊接方式，给复杂的焊接工作带去了更多的可能性。

【 U形坡口设计 】

适用于厚度超过20mm板材焊接的U形坡口设计，其优势是能减少角变形以及焊缝填充金属的消耗，还能显著节省焊接时间，不过这种坡口设计的加工过程相对复杂哦。

【 窄间隙坡口设计 】

设计窄间隙坡口是主要针对厚度较大板材的焊接工作，它的特点是能够进一步对焊接效率予以优化，还可减少焊缝填充金属的用量，窄间隙坡口设计适合用来对厚板进行优化效率以及减少填充金属的操作，不过其加工精度要求高，同样，这种坡口设计的加工难度也相对较高。
