焊接质量的关键：坡口几何及其应用详解

01坡口几何尺寸的重要性

对焊接而言，在那么个流程里，坡口起到基础性效能，在确保焊透性以及优化金属比例这些方面。开坡口其核心目标是要去确保焊缝根部具备焊透性，能让焊接时的热源渗透到接头根部，进而夯实接头质量。并且呢？坡口还能够达成调节基本金属与填充金属比例的效果，给高质量焊接提供有力保障。

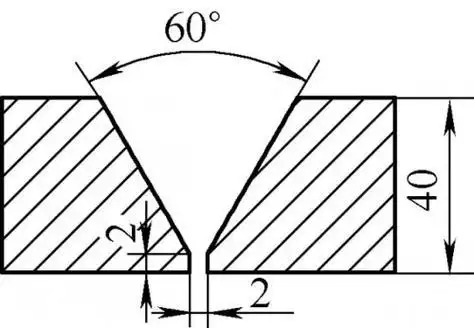

几何尺寸的关键参数

在探讨坡口的几何尺寸时，我们需要注意以下几个关键参数：

坡口面，也就是 Face，它所指的是，在待焊件之上存在的，旨在为了能够开展焊接工作而预先准备好的，那样一种坡口表面。

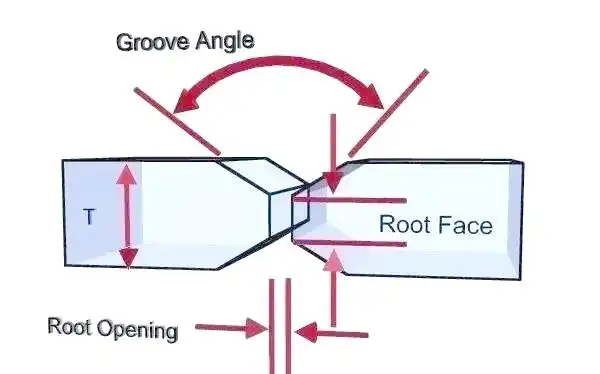

坡口面角度，其为待加工坡口的端面同坡口面之间所形成的夹角，与所称角度（ Angle）中的坡口角度不同，后者指的是两坡口面之间的夹角。

根部间隙，也就是被称作装配间隙的那个，是指在进入焊接操作之前，为了能够保证根部实现焊透这件事，而在接头根部之间事先预留出来的空隙。

焊件开坡口时，一种在接头坡口根部的端面，会形成的直边部分，被称作钝边，钝边也叫Root Face。

根部半径（）：于J形坡口的底部，有一个圆角半径，该种被称作根部半径的圆角半径存在着 ，在U形坡口底部同样如此。

02坡口的常见形式

而后，我们会去探究几种平常的坡口形式，当中涵盖钝边单边V型坡口之类的。

K型坡口特点

K型坡口是常见坡口形式中的另一种，其特点是有个明显的被称作根部半径的圆角半径，这个根部半径如此设计，目是为增加坡口根部空间，保证焊接时能充分实现焊透效果。

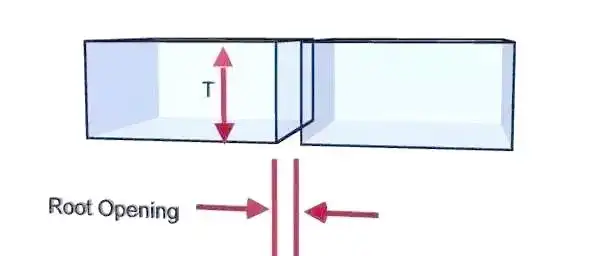

I型坡口特点

坡口类型里最简单的一种是I型坡口，它并非有着额外的圆角形状半径的设计。这种设计是比较直接的，然而它同样达成了基本的焊接要求。

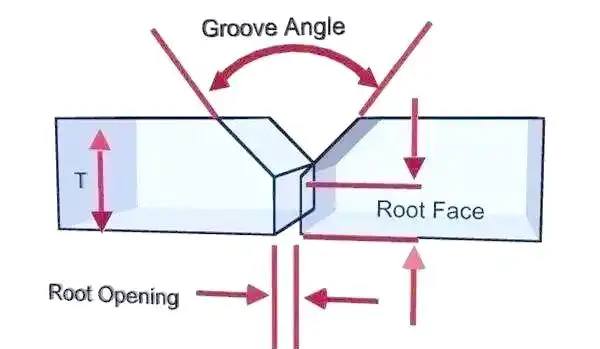

V型坡口特点

与I型坡口相比，V型坡口设计更为复杂，它有一个明显的圆角半径，致使坡口边缘呈现出一定弧度，这种设计不但增强了坡口的结构性强度，而且优化了焊接过程中的熔池流动。

X型坡口特点

V型坡口相比之下，X型坡口的设计更为独特，它展现出一种交叉的形态，有着两个相交的坡口面，这种设计不但进一步优化了焊接进程里的熔池流动，而且有助于增强焊接的效率与质量。

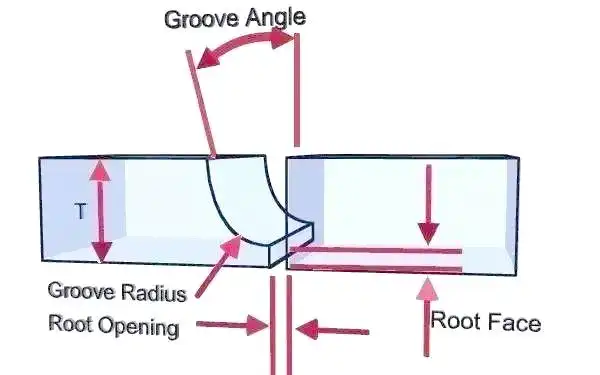

J型坡口特点

相比较于X型坡口而言，J型坡口的设计着实是独具一格的。它展现出一种单侧弯曲的形态，这种设计同样是对焊接过程大有优化的，借助改变熔池的流动路径，进而提升了焊接的效率以及品质。

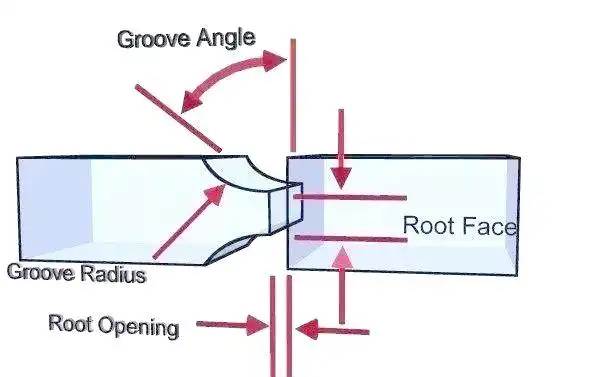

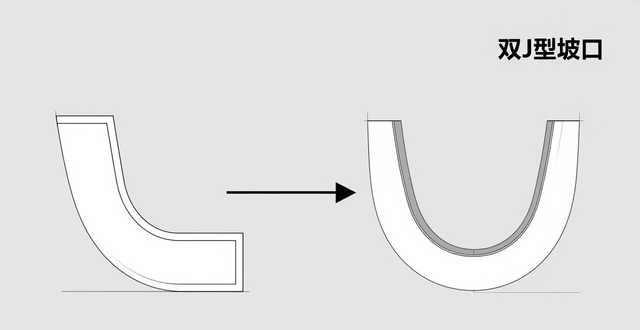

双J型坡口特点

接下来，我们要对双J型坡口的特点做进一步的探究，这种坡口设计跟单J型坡口比起来，有着更复杂的形态，它展现出双侧弯曲的特性，和X型坡口相像，不过存在自身区别要点。

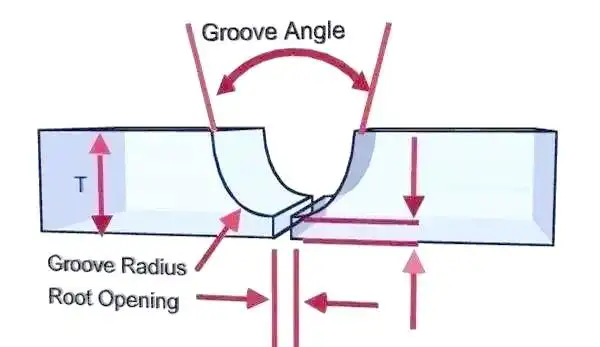

U型坡口特点

再度延续我们对于坡口类型的探讨进程，我们已然来到了U型坡口这里。此等坡口的设计展现出一种独具一格的存在着单侧弯曲的形态状况。尽管它整体的形态显得较为简洁，然而U型坡口同样是在焊接的过程里发挥着至关重要的作用，借助合理的设计方式，能够切实有效地引导熔池进行流动，进而以此提升焊接的效率以及质量。

双U型坡口特点

于坡口类型的探索进程里，我们更深层次地知晓了 U 型坡口，其别具一格的单侧弯曲形态给人以深刻印象。现今，我们把目光投向另一种 U 型坡口，即双 U 型坡口。这种坡口设计展现出双侧弯曲的特性，和单 U 型坡口构成有趣的对照，其设计精巧，能够切实有效地把控熔池的流动方向，进而提升焊接的效率以及质量。
