如何手工绘制钣金展开图

有一些做钣金加工的工厂，会接纳由外部所提供的针对钣金的图纸进而开展加工，为了达成这一需求，它们要运用CAD手工绘制的技术去制作展开的图。

画出了一个具备代表性的钣金加工而成的部件，并且呈现出了与之对应的CAD钣金工程方面的图纸。

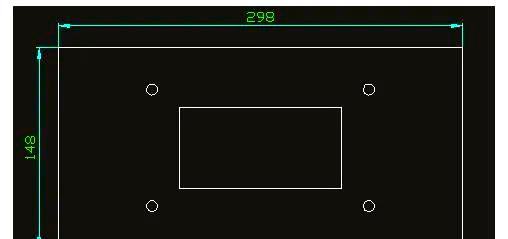

钣金折弯的尺寸被简要标准了一下，孔的尺寸标注给省略掉了。绘制展开图的时候，建议按照1:1的比例去进行复制。要是纸质版图纸的话，凭借尺寸去绘制就行。这儿就不展开详细的介绍环节了。这个钣金件的厚度是1mm，它的材质是SPCC。接下来，我们会从CAD直接展开然后手工绘制，要是没有CAD软件的话，自行去拓展思路，掌握学习方法。在CAD里绘制钣金展开图的初步步骤是这样的：把主视图中的平板部分复制过来，将其外形尺寸调整到折弯后的实际尺寸。

第二步：展开45度斜边。

首先，要测量出斜边折弯之后的实际长度，还要测量出斜边直线段的长度，接着，依据这两个测量得来的值，在CAD里绘制出一个梯形，梯形的上底边长度对应折弯之前的斜边直线长度，梯形的下底边长度就要对应折弯之后的斜边直线长度，梯形的高等于斜边折弯的长度，如此一来，就完成了45度斜边的展开绘制。

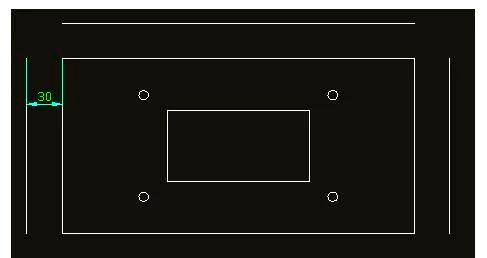

在将 45 度斜边进行展开的这个过程当中，我们是需要按照实际所存在的折弯尺寸去确定偏移线的距离的。举个例子来说，要是在图里面折弯的尺寸呈现为 30mm 的话，那么当朝着四周进行偏移线操作的时候，其相互之间的距离同样是应该被设定为 30mm 的，这样做的目的是为保证展开的准确性。

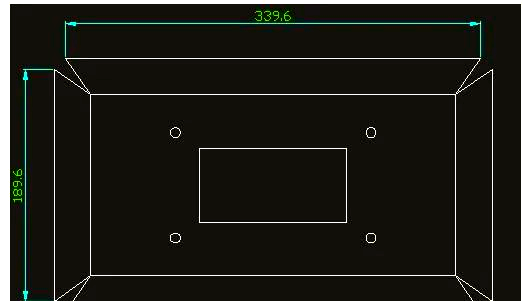

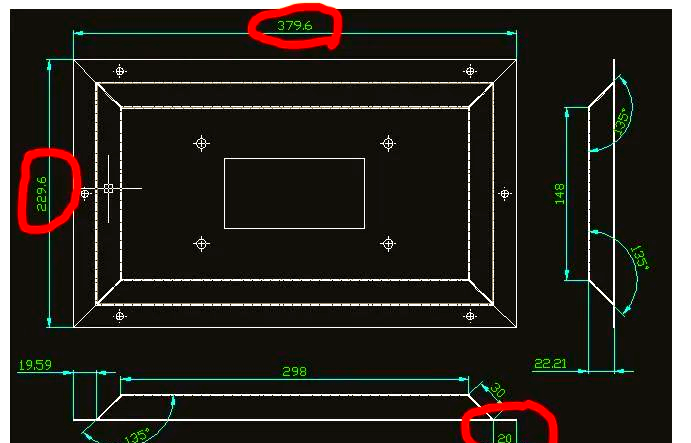

按照红圈所标尺寸，我方首要得明确外形尺寸是379.6mm，且外圈折弯边为20mm ，这之后，我们开展简易的数学运算，用以确定要绘出的线段长度，经运算，我们能够算出线段长度应当是339.6mm以及189.6mm。

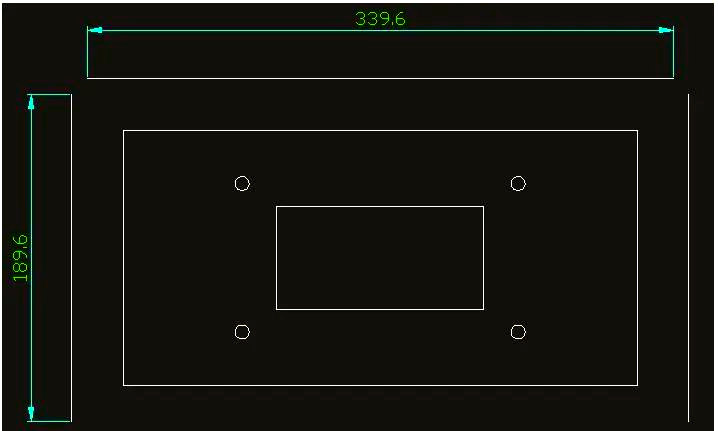

把四周那些线段的长度，调整成为经过计算而得到的长度，并且去连接各个面的线段，要保证连接得很顺畅。

一道被折弯的钣金展开的工序，已然顺利地完成了。接下来，要进入第三步，也就是在图纸之上描绘出最后一道钣金折弯的轮廓。要是使用CAD软件的话，能够直接复制相应的折弯线来进行操作。

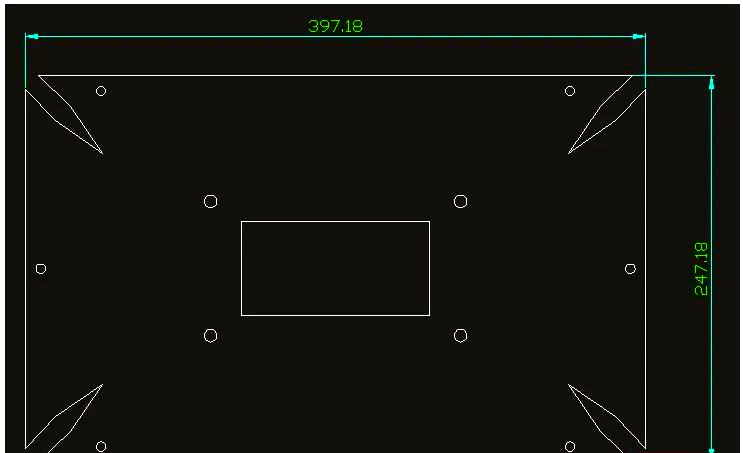

在CAD图里，把拥有孔洞的四条边的轮廓，精准地复制到展开图之上，如此这般，一张齐全完备的展开图就完成了。接下来，就能够把这张图交给车间，去进行激光加工，在这个时候，只要将不需要的线条删掉就行。

手工绘制的CAD钣金展开图已全部完成。
