技术与计量（安装）：焊接接头坡口及组对（一）

三. 焊接接头、坡口及组对

焊接连接所形成的焊接接头，属于焊接结构的最基本要素，在好多情形下，它还是焊接结构里的薄弱之处。其显著问题在于，会形成应力集中、劣质区域、变形以及残余应力的存在。

（一）焊接接头的分类及基本类型

1．焊接接头的分类。

2．焊接接头的基本类型。

按照焊接方法不一样，焊接接头能够分成熔焊接头、压焊接头以及钎焊接头这三大类别，此三大类别之下还能够进行细分；依据接头构造形式不一样哟，焊接接头能够分成对接接头，会有T形接头，还有十字接头，再有搭接接头，另外有盖板接头，接着是套管接头，同样包括塞焊也就是槽焊接头，还有角焊接头，再有一者是卷边接头，最后是端接接头等10种类型。若再去考量接头传力的特点，T形接头跟十字接头能够归为同一类；盖板接头、套管接头、塞焊也就是槽焊接头，实际上是搭接接头的一种变形，然而各不相同的卷边接头，可分别归属于对接接头、角接接头以及端接接头。所以焊接接头的基本类型能够归纳成5种，分别是对接接头、T形也就是十字接头、搭接接头、角接接头以及端接接头。

上述五类接头的基本类型，均适用于熔焊；一般的压焊，除了高频电阻焊之外，通常采用搭接接头，唯有在个别情形下才采用对接接头；高频电阻焊一般采用对接接头，只是在个别情况中才采用搭接接头。钎焊连接的接头存在多种形式，有一种分类方式将其划分成四种，分别是搭接接头，T形接头，套接接头，舌形与槽形接头。

(二)熔焊接头与坡口

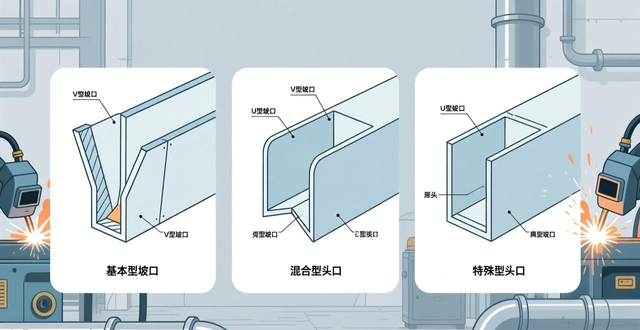

之所以熔焊接头的坡口可被区分成三类，是由于其形状存在差异，这三类分别是基本型，混合型以及特殊型。

是这样的基本型坡口哦，它是那种其形状简单而又易于加工并且应用相当普遍的坡口。我们国家的标准规定呢，它主要存在着像下面这样的几种类型：有Ⅰ型坡口，还有Ⅴ型坡口，另外存在单边Ⅴ型坡口，除此以外尚有U型坡口，甚至还有J型坡口等等。

组合型坡口，是由两种以及两种以上的基本型坡口组合形成的。按照我国标准规定，主要存在以下几种情况（如下方图2.1.3所示）。有Y形坡口，有VY形坡口，有带钝边U形坡口，有双Y形坡口，有双V形坡口，有2/3双V形坡口，有带钝边双U形坡口，有UY形坡口，有带钝边J型坡口，有带钝边双J形坡口，有双单边V形坡口，有带钝边单边V形坡口，有带钝边双单边V形坡口，有带钝边J形单边V形坡口等等。

(3) 特殊形坡口，它不属于上述基本型，并且不同于上述组合型，是形状特殊的坡口。按照我国标准规定，主要存在卷边坡口，还有带垫板坡口，以及锁边坡口，另外有塞、槽焊坡口等。见图2.1.4所示。

依据被焊工件存在单面开坡口或者双面开坡口这种情况，进而能够把坡口划分成单面坡口以及双面坡口。单面坡口一般来讲是不对称的，像V形、U形、J形、Y形等这类坡口，不对称形坡口对于特殊位置的焊接操作较为便利，比如贮罐的横焊缝的焊接。双面坡口能够是对称的，也能够是不对称的，举例来说各种组合型坡口。

（三）焊接接头的选择原则
