焊缝坡口类型大全

焊缝坡口存在着以下这些类型：- I形坡口（）：它属于最为简单的坡口形式，其形状好似字母“I”，是一种并不开坡口的对接形式，通常适用于焊接较薄的钢板，焊件之间的间隙相对较小，焊接操作较为简单。

第一种坡口形状为像“V”字的V形坡口（V-），它存在单面V形与双面V形这两种不同的类型。其中，单面V形坡口适合用于对中等厚度以及薄板进行焊接操作，这种坡口在加工时较为便利，不过在焊接完成之后会出现较大程度的角变形情况。第二种双面V形坡口则能够防止产生过大的角变形现象，所以常常被应用于对较厚板材的焊接工作当中。

呈“X”形状的 X 形坡口（X-），在同样板厚情形下，与 V 形坡口相比，其填充金属量少，焊接应力和变形小，适用于厚板焊接。形状像“U”的 U 形坡口，其根部较宽，有足够空间来容纳焊条，容易保证焊接质量，不过坡口加工难度大，成本较高，一般用于要求较高的厚板焊接。

它拥有两个“U”形构成的形状，被称作双U形坡口，焊接的时候变形程度小，填充金属的数量也少，只是那种方式的加工更为繁杂，常常被应用在对于焊件质量以及变形有着严格要求的厚板焊接之中。

单面斜边坡口处的焊缝，也就是 bevel，是那种从单面斜边坡口同一个侧进行焊接操作所形成的焊缝形式。

有着双面斜边坡口的焊缝（beve），是来自双面斜边坡口所进行焊接操作的焊缝缝；单面J型坡口焊缝（-J weld），是由单面J型坡口焊接而成的焊缝；双面坡口焊缝（-J weld），乃从双面J型坡口开展焊接带来的焊缝。这些图片呈现出各个不同类型的焊接坡口形式。以下给出的是针对这些焊接坡口一份非常详细的介绍：

单坡口焊缝（ – Welds）

1. 单V形坡口焊缝（ – V – Weld）

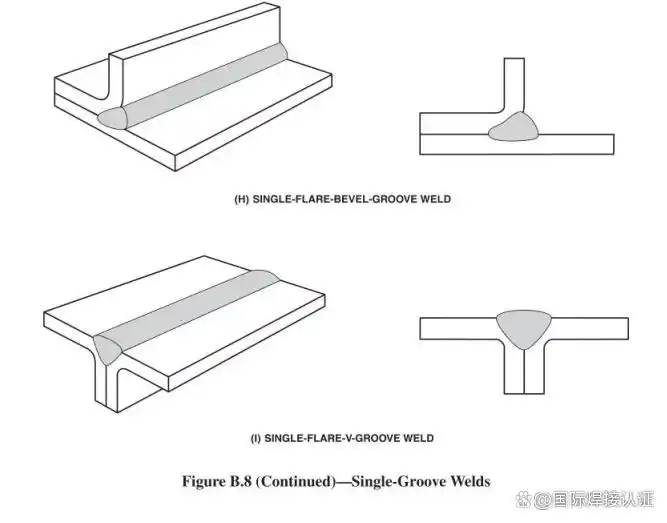

这种焊缝由图B.8 (C)进行展示，同时，图B.8 (I)也对其予以了展示。

– 特点是，于焊件的边缘部位加工出一个呈V形的坡口，在进行焊接这个动作的时候，于該坡口内部填充焊材。

应用方面，它适用于那种承受中等应力的结构，像建筑钢结构里面梁和柱的连接这种情况。

2. 单J形坡口焊缝（ – J – Weld）

– 图B.8 (F) 展示了这种焊缝。

– 特点：于焊件边缘将一个J形坡口加工出来，此坡口在根部存在较大的圆角，这对减少应力集中有益处！

– 应用：适用于承受较高应力的结构，如压力容器的焊接。

3. 单U形坡口焊缝（ – U – Weld）

– 图B.8 (G) 展示了这种焊缝。

– 特点：于焊件边缘处展开对U形坡口的加工操作，这般的坡口，其根部圆角呈现出更大的状态，借助此情形能够更为有效地达成减少应力集中的目的。

– 应用：适用于承受高应力的结构，如管道和容器的焊接。

4. 焊缝是单面V形坡口的那种，是（ – V – 形式的那种焊缝，处于a的情况之下所处的那种焊缝）。

– 图B.8 (E) 展示了这种焊缝。

– 特点：于焊件的一个表面切割出那种称之为V形的坡口，在进行焊接操作的时候仅仅是从一侧开展。

– 应用范畴：适用于那样一类结构，即，仅能够从单一方向一侧来实施焊接操作的结构情形，例子有好比管道在现场开展焊接工作的情况。

双坡口焊缝（ – Welds）

1. 双V形坡口焊缝（ – V – Weld）

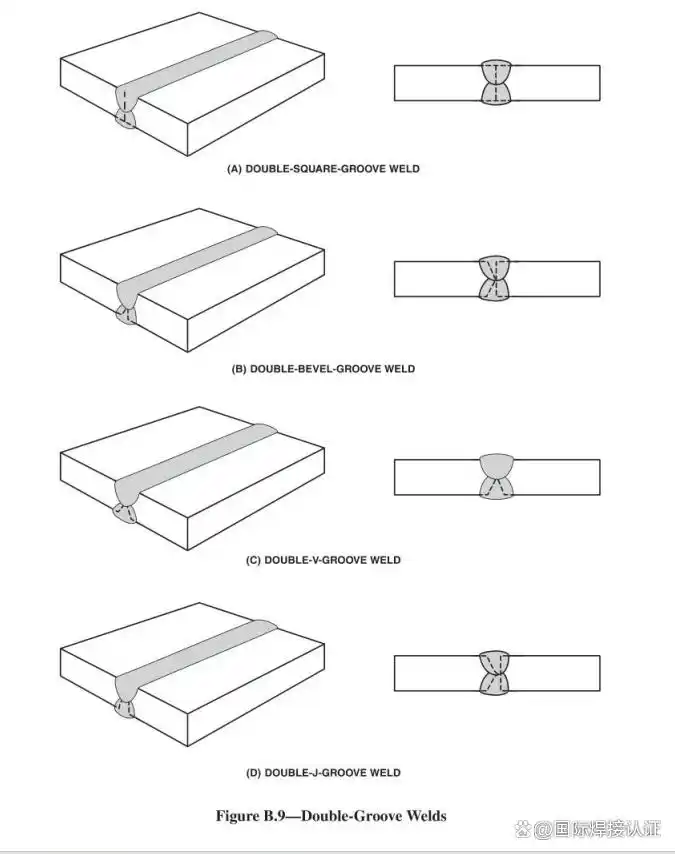

– 图B.9 (C) 展示了这种焊缝。

具有这样的特点，会是在焊件的两侧边缘部位，都要加工出V形坡口，然后在焊接的时候，是从两侧开展进行。

其应用方面，是适用于那种承受高应力的厚板结构，也就是像桥梁以及大型机械设备的焊接这种情况。

2. 双J形坡口焊缝（ – J – Weld）

– 图B.9 (D) 展示了这种焊缝。

– 特点：焊件两侧边缘均加工出J形坡口，此坡口根部存在较大圆角，这有助于降低应力集中。

应用方面，适用针对承纳高应力的厚板结构，像是压力容器以及船舶焊接这种情形。

3. 双U形坡口焊缝（ – U – Weld）

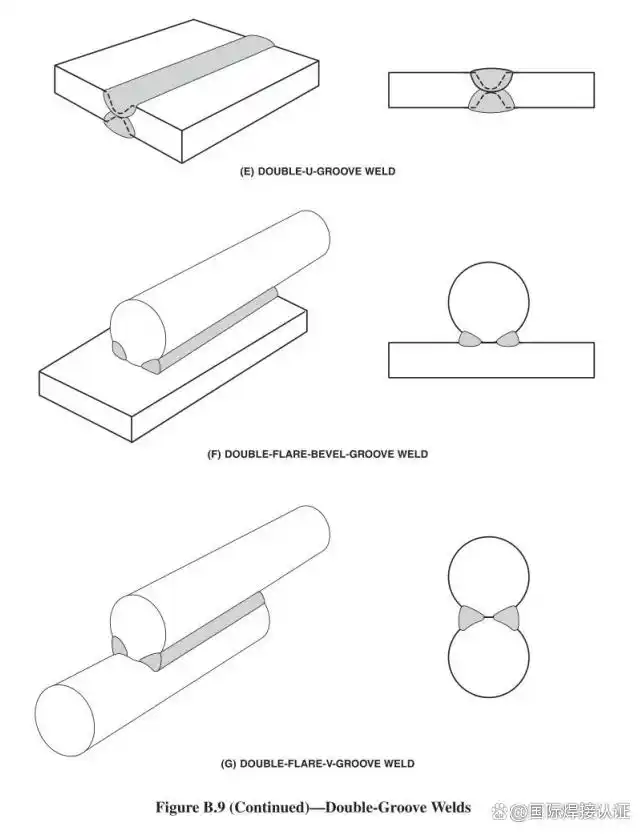

– 图B.9 (E) 展示了这种焊缝。

特点是，在焊件两边的边缘位置，都进行了U形坡口的加工处理，该坡口的根部位置，有着更大的圆角，它能够以更好的状态，去减少应力的集中。

适用范围：是用以承受高得过甚应力的厚板结构情形，比如说核反应堆容器的焊接状况 ，此为该应用范畴。

4. 双斜角坡口焊缝（ – Bevel – Weld）

– 图B.9 (B) 展示了这种焊缝。

特质为：于焊件的两边边缘均施行加工成斜角坡口的操作，此等坡口在根部存有较大的斜角，这其中，该斜角对降低应力集中具备助力作用。

– 应用：适用于承受高应力的厚板结构，如桥梁和大型机械设备的焊接。

5. 两个呈喇叭形态样子的坡口缝接处 （ – 向外扩张呈喇叭状的坡口 – 焊接缝（此处“焊接”之意由“Weld”体现））

– 图B.9 (F) 展示了这种焊缝。

特点是，在焊件的两侧边缘，都进行了喇叭形坡口的加工，这种坡口，在根部有着较大的喇叭形，它有助于减少应力集中。

– 应用：适用于承受高应力的厚板结构，如压力容器和船舶的焊接。

6. 那种呈现双喇叭形状并且呈V字符形状般的坡口所形成的焊接缝隙（ – Flare – V – Weld）。

– 图B.9 (G) 展示了这种焊缝。

特点是，在焊件的两侧边缘，都进行了喇叭形V形坡口的加工，这种坡口，在根部具有较大的喇叭形，它有助于减少应力集中。

– 应用：适用于承受高应力的厚板结构，如管道和容器的焊接。
