小径管对接焊技术详解：开坡口到盖面层的全攻略

01小径管对接焊流程

开坡口与装配技巧

选20无缝钢管作试件材料，其规格是60mm x 4mm，坡口设计成60°V形，要保证单面焊双面成型。在试件装配时，得认真修磨钝边，还要清理坡口。准备E4303或E5015焊条，直径能选2.5mm或者3.2mm。为后面焊接做准备，仔细开展试件装配。

把钝边修整打磨到1至1.5毫米这种程度，要保证边缘平滑不存在毛刺那种情况，与此同时将错边量把控在0.5毫米以内。

二、运用角向磨光机，以及锉刀、砂布、钢丝刷这类工具，将坡口正、反两面各自二十毫米范围以内的油污、水分、氧化物、毛刺、铁锈等杂质进行彻底清理，直至金属光泽呈现出来。

试件清理好后，要对其进行对齐找正的操作，预留的间隙为3到4毫米，之后采用正式的焊接工艺以及焊接材料，在试件坡口内斜平的位置开展定位焊，定位焊点需处理成斜坡状，且伴有适当的反变形，组装完成后，经过检查合格，把管子按照焊位和合适的高度固定在操作架上等待焊接。

接下来，我们探讨小直径管对接水平固定打底层的焊接技术。

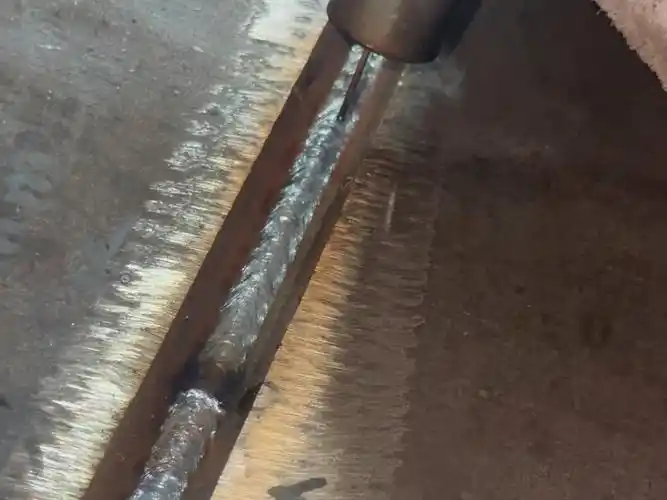

打底层的焊接技术

焊接时，于引弧跟连弧焊进程里，鉴于碱性焊条的熔渣以及保护气体数量不多，容易致使焊缝出现密集的气孔。运用划擦法来引弧，于始焊处时钟6点位置前方10mm之处引弧后，把电弧拉到始焊处预热，要保证坡口根部呈现“出汗”状况，这时完成引弧。断弧焊引弧是在时钟6 – 5点位置，不然会造成仰焊位置的弧坑生出裂纹跟气孔。

在焊接过程中的焊条角度控制尤为重要：

当时，处于起焊点，也就是时钟所指的5至6点的那个位置，焊条和焊接方向管切线二者之间形成的夹角，需要被控制在80至85°这个范围之内。

2) 当进入时钟7点至8点的位置之际，鉴于此处属于仰焊爬坡焊的情况，所以焊条跟焊接方向管切线之间的夹角要调整成100°至105°。

来到立焊位置那地方，就是时钟显示9点钟的那个位置，此时焊条跟焊接方向管切线的夹角得保持为90°。

在处于立位爬坡焊所在位置，也就是时钟显示为10 – 11点的这个位置开展焊接操作的时候，夹角的范围要调整成为85 – 90°。

5) 当是处于平焊位置之时，也就是时钟显示为12点的那个位置开展焊接操作之际，其夹角要控制在75至80°的范围之内。

盖面层的焊接技术

焊接小直径管对接的水平固定盖面层时重视把控焊条角度，留意控制焊接速度，关注调控温度。要采用恰当运条办法，保证熔渣能被彻底清理，特别是清理打底层焊缝的熔渣，清理坡口两侧母材夹角处的熔渣，以此保证焊缝质量。在运条技巧方面，施焊时应运用月牙形运条法，或运用横向锯齿形运条法，并且始终保持短弧状态。

于盖面层实施焊接之际，鉴于根部打底层的焊缝已然完成，这时主要的技术挑战在于保证盖面层焊缝的成形质量，以及防止咬边现象得以产生。焊条跟管子焊接方向切线的夹角须略微大于打底层焊接时的夹角，大概增加5°上下。具体来讲：

1) 在仰焊的位置上，也就是等同于时钟的6 – 7点的那个位置，焊条跟焊接方向管切线所形成的夹角，应当被控制在85°到90°这个范围之内。

2) 当处于仰位进行爬坡焊的时候，其处于时钟7 – 8点的那个位置，夹角的范围被调整成为从105°开始一直到110°。

3) 立焊位置，即9点钟方向，夹角设定为95°。

4）立位进行爬坡焊，其处于10点到11点的位置，夹角被调整为90度达到95度。

5) 平焊时，位于12点钟位置，夹角控制在75°至80°。

操作步骤与注意事项

于依照不同位置当中的夹角控制准则情况时，仍得留意下述几点，用以保障焊接操作能够顺利开展：

让焊条与用以焊接方向的管切线之间的夹角维持恒定，防止因角度过大或者过小而致使焊接质量出现问题。

二、于进行该特定仰位时那种爬坡焊的操作期间，要予以留意去调整那个夹角所涵盖的范围，以此来保证焊接这个过程能够实现顺畅的状态。

3) 立焊位置从事操作，得要用心去控制夹角，从而获取理想的焊接效果。

在立位爬坡焊的情况下，要及时对夹角范围作出调整，进而达到适应不同焊接需求的目的。

5) 平焊位置进行操作，那是相对而言比较简单的，然而却依旧需要去留意夹角方面的细微变化，通过这样做，才能够保证焊接质量。

按照这些步骤，依据这些注意事项，您才可更顺利地完成，各种位置的焊接操作。详细的操作流程涵盖：知晓图样给出的要求，清扫坡口同时修正锉磨钝边；依据装配所需组装试件，开展定位焊并把它牢固在焊接支架之上；于管子仰焊位置处引发电弧开始焊接；朝着逆时针方向首先焊接右半圈，采用断弧方式焊至平焊位置；整理焊渣，并且修整打磨仰、平焊位置的接头，使之呈现为缓坡形状；改变焊接位置，持续焊接左半圈；在仰焊位置的缓坡形状之处着手或者用电弧切割成缓坡形状；再度清理焊渣以及飞溅物，实施盖面层的焊接；最终清理管件内部、外部焊缝的焊渣和飞溅物，并且认真检查正面、反面的焊缝状况。
