湿接缝钢筋焊接规范要求，一文让你看懂

在建筑工程里头，湿接缝钢筋焊接属于一项极其关键的环节，它的焊接质量直接和结构的整体性以及稳定性有关系。为了保障工程质量，严格去遵循湿接缝钢筋焊接规范要求意义重大。

1.焊接前的准备规范

用于湿接缝焊接的钢筋，对其钢筋材料的要求是，直径、型式必须要符合设计所规定的。每批钢筋在进场的时候，都应当附带材质证明书或者试验报告单，通过这个来证明钢筋的质量是符合相关标准的。而且，钢筋的表面要清理得干干净净，不能有锈蚀、油污、泥土等这一类杂质，不然会对焊接效果造成影响。要是钢筋有轻微锈蚀的情况，在焊接之前要进行除锈处理，能够采用钢丝刷、除锈机等工具，保证钢筋表面露出金属光泽。

焊接材料的挑选方面，焊条、焊剂这类焊接材料同样得有合格证，不同种类的钢筋要匹配对应的型号焊接材料，比如说，焊接普通碳素结构钢之际，能够选用E43系列的焊条，焊接低合金高强度结构钢之时，就需要采用E50或者E55系列的焊条，各类焊接材料应该分类放置在干燥且通风状况良好的仓库里面，采取防潮、防雨以及防腐蚀等举措，防止焊接材料受潮而变质，进而影响焊接的质量。要是察觉到焊条呈现受潮的状况，那就得依据产品说明书体现的要求来开展烘干处理，烘干的次数通常来讲不太适宜超过2次呐。

施焊之前，针对焊接设备展开检查，其性能会对焊接质量产生直接影响，像电焊机、气保焊机这类设备，要在正式施焊前进行全面检查与调试，只有这样，才能确保这设备运行稳定，电流、电压输出正常，并且符合焊接工艺要求，举例来说，采用电弧焊机施焊时，相关人员要依据钢筋的直径、材质等因素，去选择恰当的电流和电压参数，与此同时，务必检查焊接电缆有无破损，接地是否可靠，此举是为了防止施焊进程里发生漏电等安全事故。

2.焊接过程中的操作规范

湿接缝钢筋焊接所采用的焊接接头形式及方法中，电弧焊、闪光对焊、电渣压力焊等属常用手段，具体接头形式及焊接方法，要依据设计要求，结合钢筋直径、位置等实际状况合理选用，且务必契合现行《钢筋焊接及验收规程》（JGJ18）规定。比如说，若是直径较小的钢筋，优先考虑的焊接方法为闪光对焊；针对竖向钢筋连接，电渣压力焊适用；而对于水平钢筋连接，电弧焊里的搭接焊、帮条焊等形式常用。

钢筋要经过准确装配与定位，这是在焊接之前进行的操作。当采用搭接电弧焊时，两钢筋搭接端部需预先折向一侧，从而让两接合钢筋的轴线保持一致，而且偏差不能超过规定范围，这样做能保证焊接后钢筋的受力性能得到保障。与此同时，钢筋的搭接长度有着严格要求，像单面焊缝不应小于 10d（d 为钢筋直径），双面焊缝不应小于 5d 这种情况也是对搭接长度的规定。除此之外，钢筋与钢筋之间的间隙不能大于 2mm，防止出现过大缝隙对焊接质量产生影响。

焊接工艺参数控制，于焊接进程里，要把各项工艺参数严格把控。就拿电弧焊来说，焊接电流、焊接电压以及焊接速度等参数，得依据钢筋的材质、直径还有焊接位置予以调整。焊接电流要是过大，易于致使钢筋出现烧穿、咬边等缺陷；电流要是过小，便会让焊缝不饱满、未焊透。焊接速度需均匀些，千万别忽快忽慢，以此来确保焊缝的成型质量。于焊接过程中，还应当及时把焊渣清除掉，让焊缝表面光滑，焊缝余高契合规范要求，一般焊缝余高应为2 – 4mm。

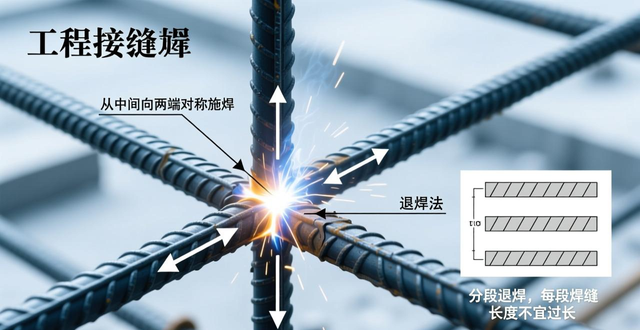

焊接位置以及顺序是这样的，合理去安排焊接位置跟顺序，这能够有效地减少焊接应力还有变形。针对于湿接缝钢筋焊接而言，应该遵循从中间朝着两端、对称施焊的原则。要先焊接主要受力钢筋，之后再去焊接构造钢筋。在焊接较长的钢筋之时，可以采用分段退焊法，那就是从钢筋的一端起始，逐段朝着另一端焊接，每段焊缝长度不适合过长，以此来减少焊接过程当中的热量积累，避免钢筋因为过热而产生过大变形。

3.特殊环境下的焊接规范

雨天、雪天的时候焊接，在遇到雨雪天气时，是禁止露天开展湿接缝钢筋焊接作业的，这是由于雨水、雪水会致使钢筋表面变得潮湿，在进行焊接过程当中极易产生氢气孔等方面的缺陷，与此同时还会对焊接材料的性能造成影响；要是构件焊区表面处于潮湿状态或者有冰雪存在，那就必须在清理干净之后才能够进行施焊这样的操作；能够采用火焰加热、热风烘干等方式针对钢筋表面去做干燥处理，以此来保证焊接区域干燥且不存在水渍。

大风天气下进行焊接操作时，要是碰到风力四级及以上的强风天气来施焊，那就得在焊接区域四周设置挡风有关设施，像搭建防风棚、运用防风屏之类的，或者采用别的有效的防风办法，以此来减少风对焊接电弧形成的影响。因为强风会致使焊接电弧变得不稳定，造成焊缝成型相当不好，甚至会出现未焊透、气孔等方面的缺陷。另外，大风还有可能让刚焊接完毕的焊缝快速冷却，进而产生淬硬组织，使得焊缝的韧性有所降低。

在低温环境下开展湿接缝钢筋焊接工作，也就是当环境温度低于规定数值时，除了要遵循常温焊接的相关规定以外，还得对焊接工艺参数予以适当调整，从而让焊缝以及热影响区能够缓慢冷却。比如说，可以适度增大焊接电流，并且降低焊接速度，进而增加焊缝的热输入量。与此同时，能够对钢筋进行预热，预热温度是依据钢筋的材质、直径以及环境温度等诸多因素来确定的，一般情况下适宜在100至200℃这个范围之间进行。焊接结束以后，要对准焊接的接头去采取保温的举措，就像是使用石棉布或者岩棉之类的材料来进行覆盖，以此来避免接头冷却的速度过快。

4.焊接后的质量检验规范

外观质量检查，在焊接完成之后，首先得针对焊缝开展外观质量检查，焊缝应当保持连续、牢固的状态，绝对不可以存在焊接裂纹、气孔、夹渣、咬边这类缺陷。焊缝的表面需要是平整的，不存在凹陷或者焊瘤。焊缝的宽度、厚度应当契合设计以及规范的要求，偏差处于允许的范围之内。比如说，帮条焊或者搭接焊的焊缝有效厚度 S 不应当小于 0.3d，焊缝宽度不应当小于 0.7d。对于外观质量不符合要求的焊缝，应当及时实施修补或者返工这类处理。

为得确保湿接缝钢筋焊接接头的力学性能符合工程需求，要按规定开展力学性能检验，这属于力学性能检验范畴；通常要从每批焊接接头里随机选出一定数量的试件，做拉伸试验、弯曲试验等；拉伸试验的目的是检测焊接接头的抗拉强度有无达到钢筋母材的抗拉强度标准值；弯曲试验是用来检验焊接接头的韧性以及塑性；依不同的焊接方法与钢筋规格，其抽样数量和试验标准存在差异，需严格依照《钢筋焊接及验收规程》（JGJ18）去执行。要是力学性能检验得出的结果不符合合格标准，那就应当增大抽样的数量去进行再次检验，要是再次检验之后仍然不符合合格标准，那么这批焊接接头就要被判定为不合格，需要找出导致不合格的原因并且采取对应的措施之后重新开展焊接以及检验。

从焊接前准备，到焊接过程操作，再到特殊环境应对，以及焊接后质量检验，湿接缝钢筋焊接规范要求覆盖了各个环节。倘若在施工过程中未能严格依照这些规范要求，便无法保证湿接缝钢筋焊接质量，进而难以确保整个建筑结构的安全与稳定，唯有遵照执行才可保障。
