干货来了：焊接符号与识图

焊缝的基本搭接形式：

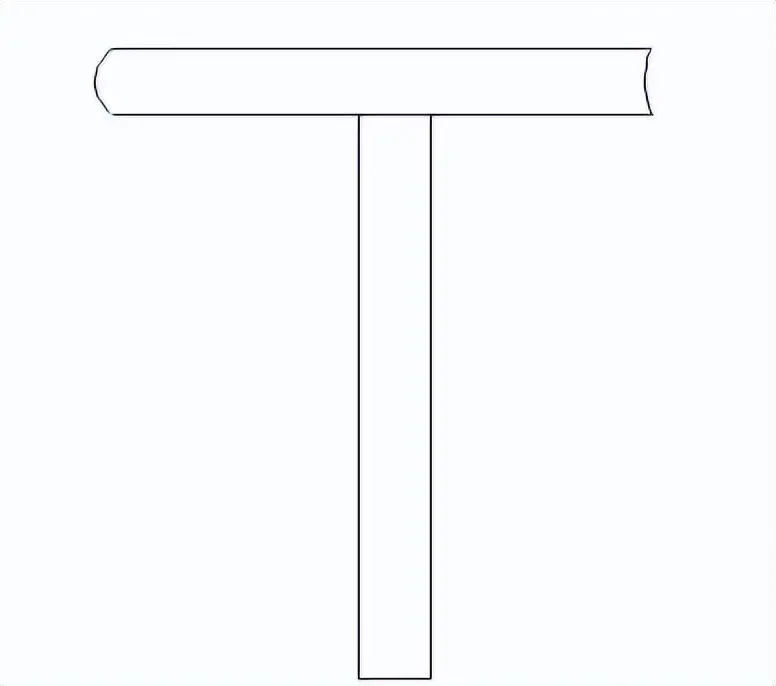

四、T形接头：

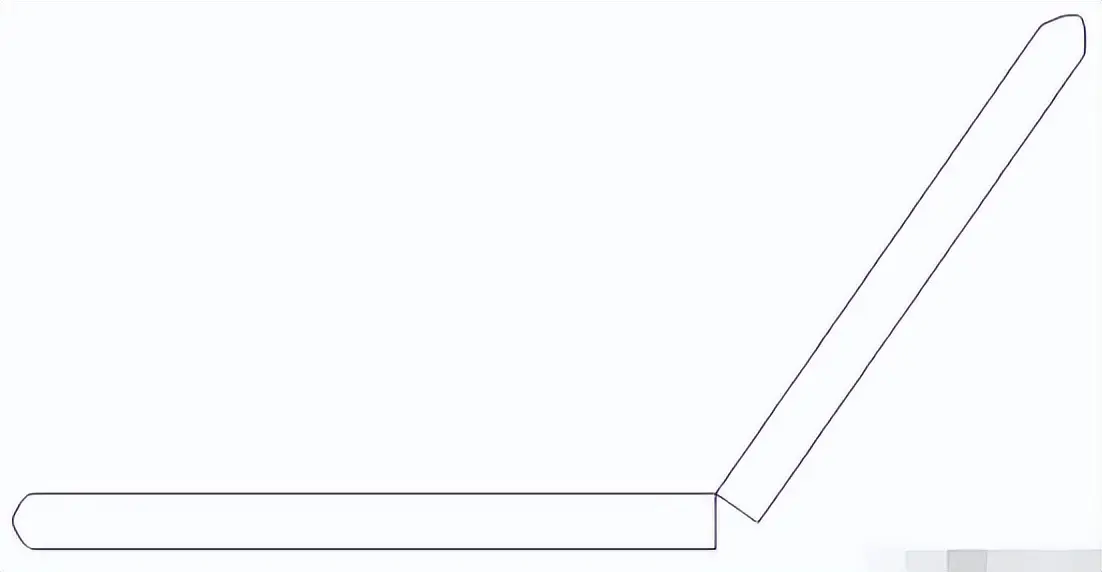

五、斜角接：

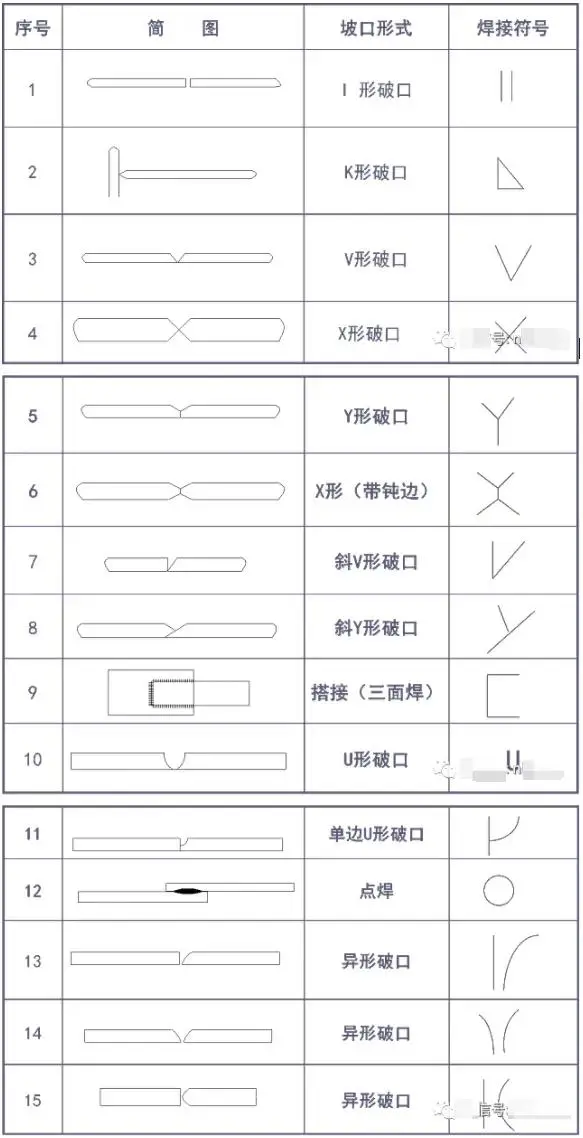

焊缝的基本破口形状：

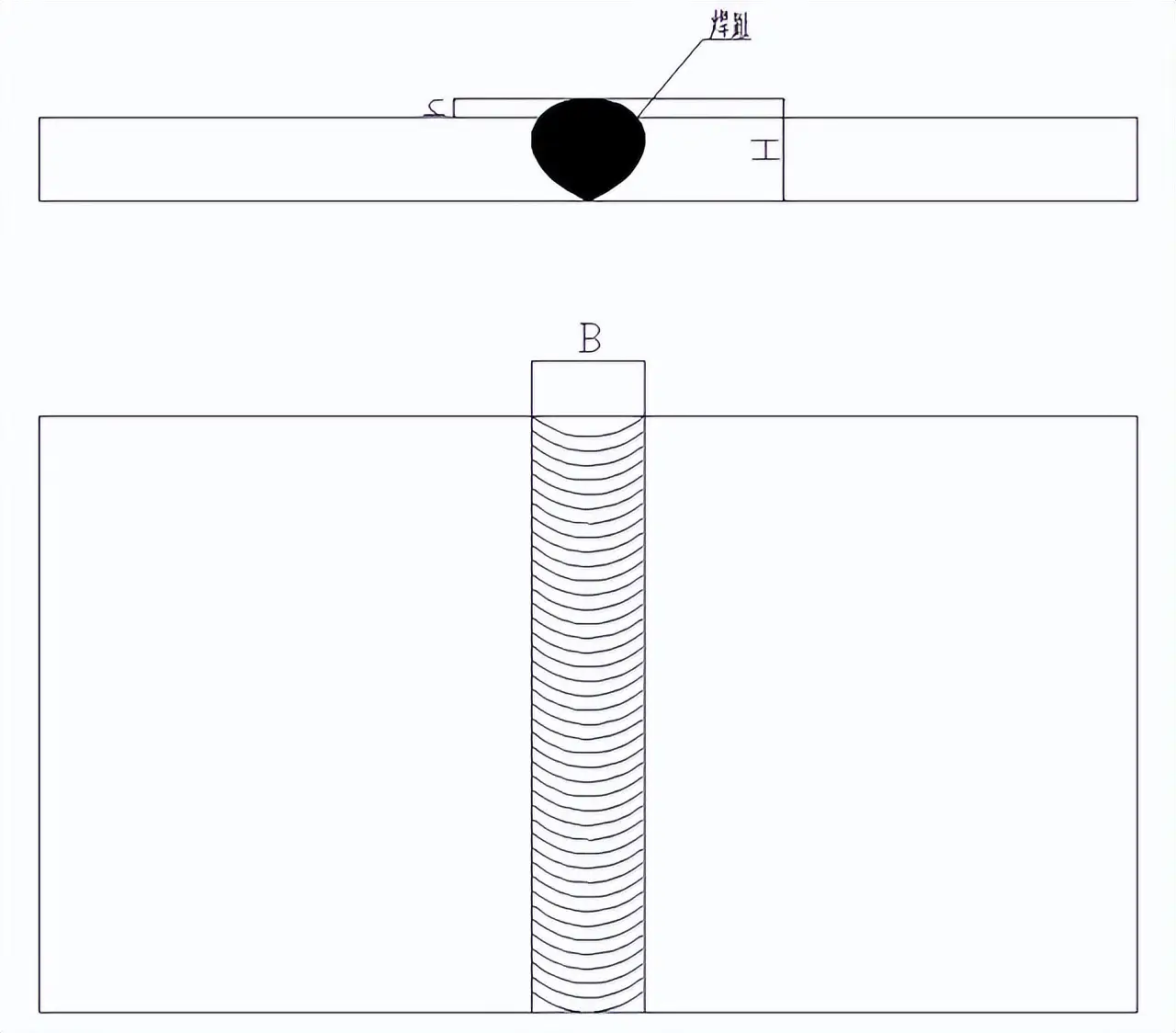

焊缝的基本尺寸及相关概念：

焊趾：焊缝表面与母材的交接处。

焊缝宽度（B）：焊缝表面两焊趾之间的距离。

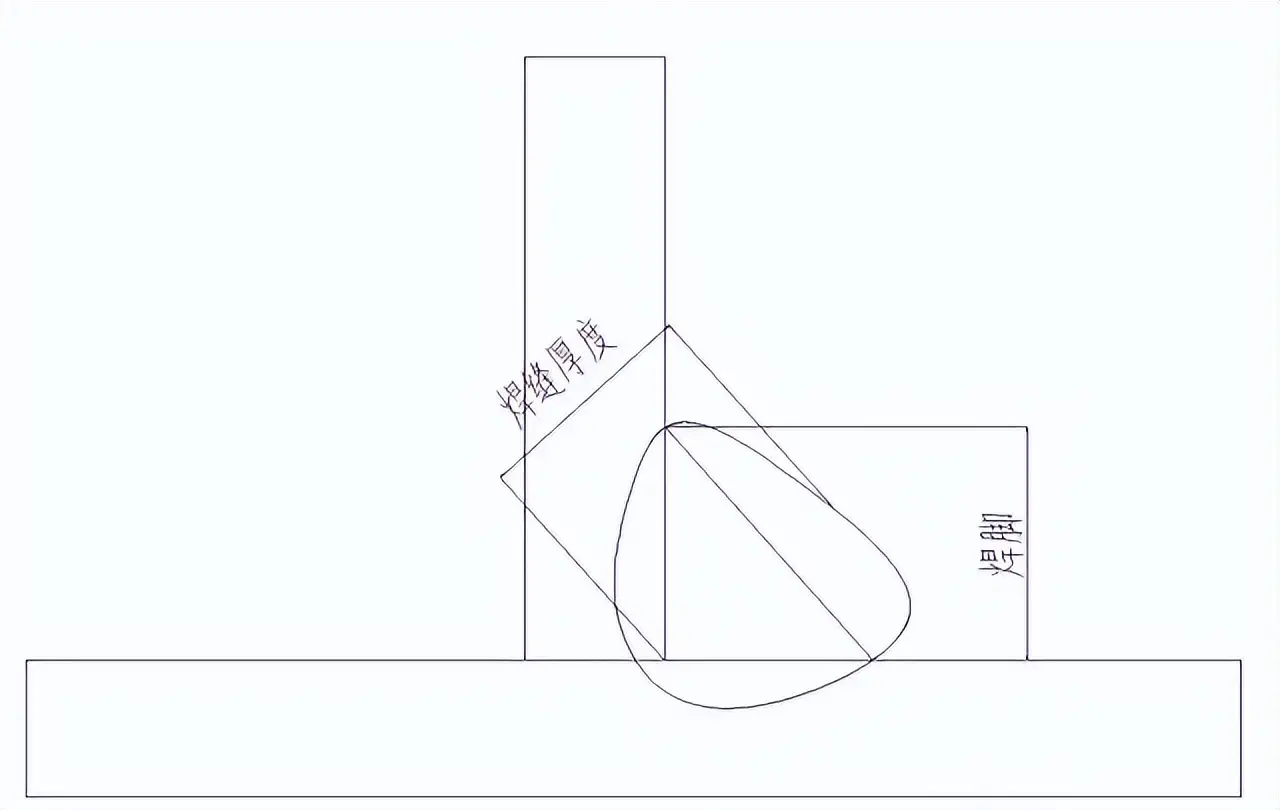

焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

所谓焊脚尺寸，指的是，在角焊缝的横截面当中，画出的，最大的等腰直角三角形里，直角边的长度。

焊脚，于脚焊缝之横截面处，自一个直角面上的焊趾，至另一个直角面表面的，最小距离。

熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；

熔焊之时哦，单道缝横截面上，存在着一个比值，这个比值呢，是焊缝宽度B，和焊缝计算深度H之间的比值，它被称作焊缝成形系数。

余高：超出母材表面连线上面的那部分焊缝金属的最大高度；

焊根：焊缝背面与母材的交接处；

焊道末端，经由弧焊时断弧或者收弧欠妥，所形成的那种低洼部分，被称作弧坑。

熔池是这样一种部分，它是在熔焊的时候，在焊接热源发挥作用的情况下，在焊件之上形成的，是具有一定几何形状的液态金属部分。

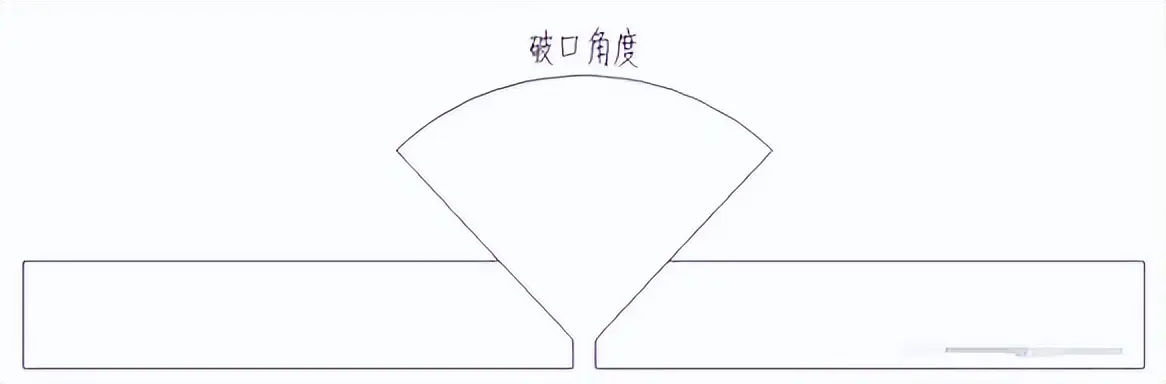

破口角度：两破口之间的夹角；

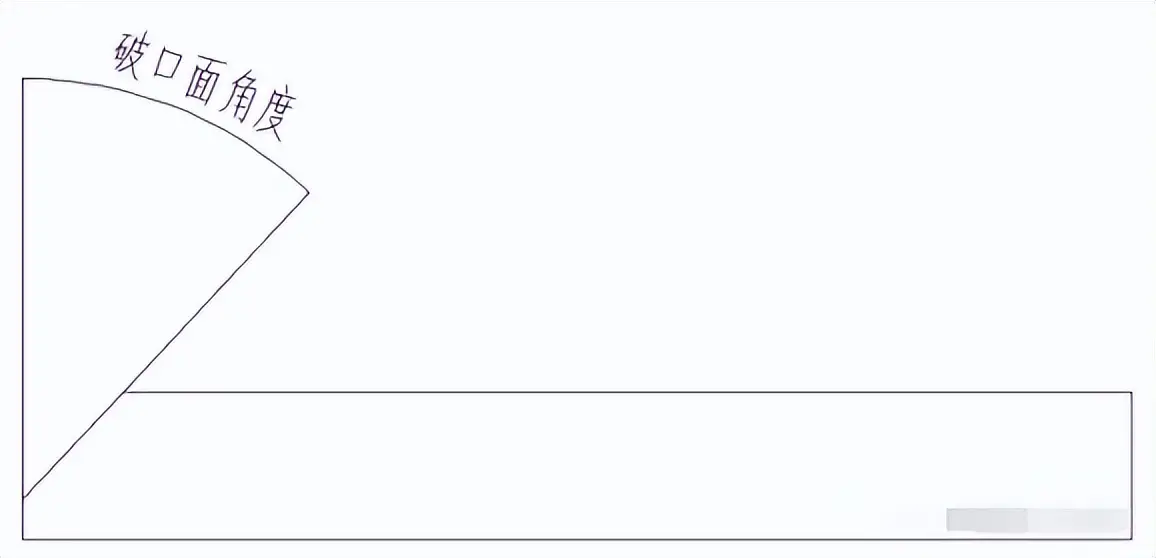

破口面角度：待加工破口的端面与破口面之间的夹角；

焊接符号：

一、焊接符号的定义是什么呢，它指的是，在图样上面进行标注的，关于焊接方法的，以及焊缝形式的，还有焊缝尺寸等技术内容的符号。

二、焊接符号的组成：

（一）焊缝符号：

1.基本符号：表示焊缝横断面形状的符号。

2.辅助符号：表示焊缝表面形状的符号。

3.补充符号：为了补充说明焊缝的某些特征而采用的符号。

（二）指引线：由箭头线和基准线组成。

（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

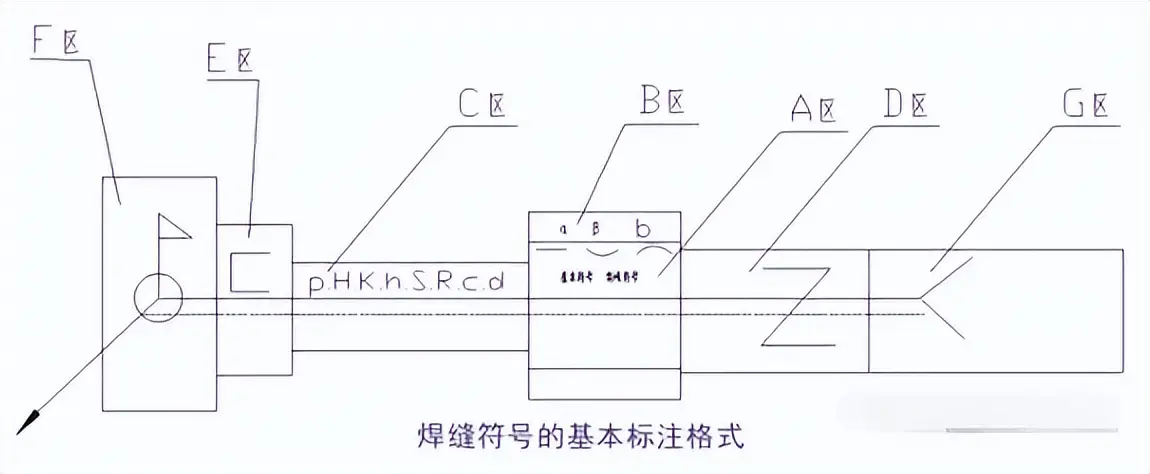

三、焊缝符号在图样上的标准位置说明：

焊缝符号、尺寸符号以及尺寸数值，在标准里对于它们在指引线上的标注位置，有着明确的规定，绘制焊接图的时候，必须严格去遵守。

有符号以及数值，其相对基准线的标注位置，被分成了A到G这七个区。各个区相对基准线来说，其位置是固定的，不管标注的箭头线方向发生怎样的变化，它们相对基准线的位置都不会有所改变。

A区，属于主要功能区，标注基本符号，标注特殊符号，标注里的补充符号中之垫板符号，标注辅助符号里的平面符号，标注辅助符号里的凸面符号，标注辅助符号里的凹面符号。

B 区，它属于补充功能区，被布置在 A 区的上方，或者被布置在 A 区的下方，它针对标注焊缝尺寸中的坡口角度α进行标注，它针对坡口面角度β进行标注，它针对根部间隙 b 进行标注。

在基本符号靠左边的位置那儿，对焊缝横截面上的尺寸符号以及数值进行标注，像钝边p ，坡口深度H ，焊角尺寸K ，余高h ，焊缝有效厚度S ，根部半径R ，焊缝宽度C ，还有熔核直径d ，这些都是要标注的内容。

在D区，于基本符号的右侧之处，要对交错焊缝符号进行一种标注的行为，同时，还得去标注焊缝在纵向也就是长度方向上的尺寸之数值，像焊缝段数n值、焊缝长度 l值以及焊缝间距e值这般的情况。

E区：标注补充符号中的三面焊缝符号；

F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

在G区，要标注补充符号里的尾部符号，在这个尾部符号之后，需标注相同的焊缝条数N值，还要标注焊接方法代号，以及焊缝质量和检测要求。

四、常用焊接方法在图样的表示代号：

代号

焊接方法

代号

焊接方法

135

MAG焊（CO2）

111

手弧焊（涂料焊条）

21

点焊

114

药芯焊丝电弧焊

141

TIG焊

12

埋弧焊

131

MIG焊

25

电阻对焊

23

凸焊

952

烙铁软钎焊

气焊

751

激光焊

电阻焊

155

等离子弧MIG焊

举例：

例1：

表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。

例2：

表示：焊点直径5，焊点数量10，间隔30。

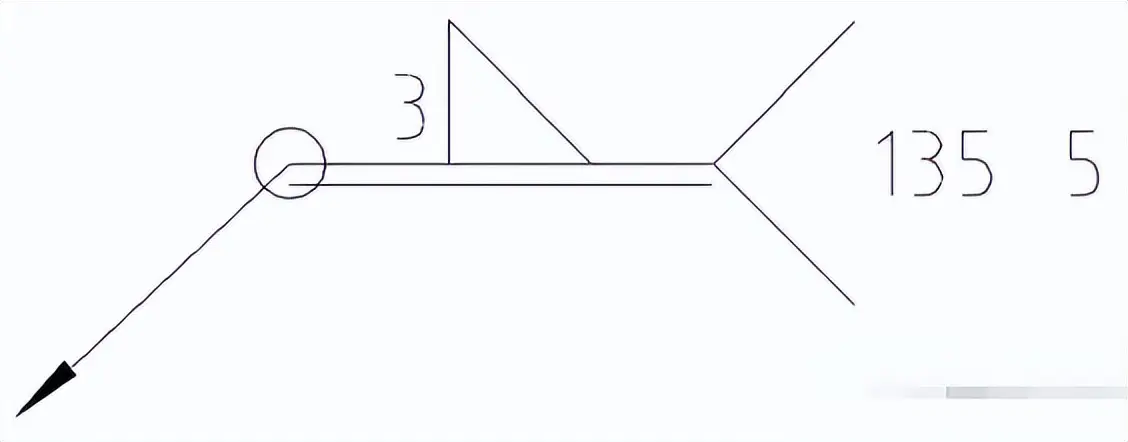

例3：

显示：焊接的高度是3，环绕着全部进行焊接，运用CO2气体保护焊来实施连接，总共存在5个地方。

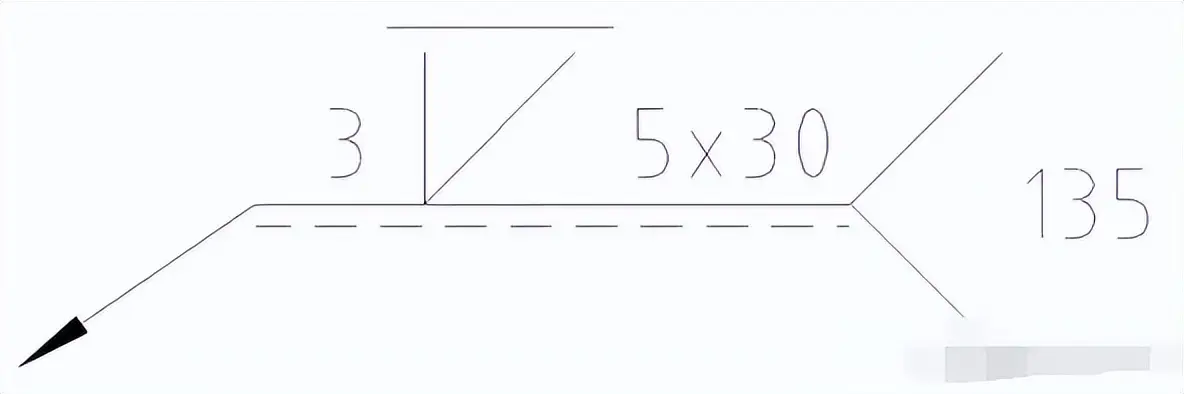

例4：

含义是：焊接的高度呈现为3，属于斜向V字形的坡口样式，焊缝的表面要打磨至平整状态，焊缝的长度是30，总共存在5个段落，运用CO2气体保护焊这种方式来开展焊接工作。

焊接识图的基本知识：
