焊缝坡口类型大全

焊缝坡口主要存在以下这些类型：- I形坡口（）：它属于最为简单的坡口样式，其形状如同字母“I”，是一种不开坡口的对接形式，通常适用于较薄钢板的焊接工作，焊件之间的间隙相对较小，焊接操作较为简便。

第一种坡口形状呈“V”字状，被称作V形坡口（V-），它存在单面V形与双面V形这两种类型。单面V形坡口适用于中、薄板焊接，其坡口加工起来较为便利，不过后续焊接后所产生的角变形相对较大。双面V形坡口能够防止出现过大的角变形，常常被应用于较厚板的焊接工作中。

“X形坡口（X-）”呈现出类似“X”的形状，和“V形坡口”相比较而言，在同样的板厚情境之下，其填充金属量较少，焊接应力以及变形较小，适用于厚板的焊接。“U形坡口”形状似“U”，此坡口根部较为宽广，具备足够的空间来容纳焊条，容易保证焊接质量，然而坡口加工存在较大难度，成本相对较高，一般适用于对焊接质量要求较高的厚板焊接。

双U形坡口，它是由两个“U”形所构成的，这种坡口焊接时变形小，其填充金属量也少，然而它的加工更为复杂，它常常被应用于对焊接质量以及变形有着严格要求的厚板焊接之中。

单面斜边坡口所对应的焊缝( bevel )，是那种从单面斜边坡口的特定一侧实施焊接操作而形成的焊缝。

双面斜边坡口所形成的焊缝（beve），是源自双面斜边坡口之处进行焊接而形成的焊道。单面J型坡口所形成的焊缝（-J weld），是从单面J型坡口开展焊接所产生的焊缝。双面坡口所形成的焊缝（-J weld），是由双面J型坡口焊接之后所得到的焊缝。这些图片呈现出了不同种类的焊接坡口样式。以下是针对这些焊接坡口给出的详尽介绍：

单坡口焊缝（ – Welds）

1. 单V形坡口焊缝（ – V – Weld）

是图B.8 (C)，以及图B.8 (I)，将这种焊缝给展示出来了。

其特点在于，于焊件的边缘处，加工出一个呈V形的坡口，在进行焊接之时，于该坡口之内，填入焊材。

应用，适用于承受着中等应力的结构，像是建筑钢结构里头梁与柱的连接。

2. 单J形坡口焊缝（ – J – Weld）

– 图B.8 (F) 展示了这种焊缝。

特点是，于焊件边缘进行加工，加工出一个J形坡口，此坡口在根部存有较大的圆角，该圆角对减少应力集中是有帮助的。

– 应用：适用于承受较高应力的结构，如压力容器的焊接。

3. 单U形坡口焊缝（ – U – Weld）

– 图B.8 (G) 展示了这种焊缝。

特点是，于焊件边缘进行加工，从而得出一个U形坡口，在这些被加工之中的坡口里面，其根部位置的圆角是更大的，凭借这样大的根部圆角，是具备优良条件能更好地实现减少应力集中的效果的。

– 应用：适用于承受高应力的结构，如管道和容器的焊接。

4. 单面的形似V状的坡口所形成的焊缝，（ – V – 焊接于一个之上）

– 图B.8 (E) 展示了这种焊缝。

其特点在于，在焊件的某一个表面之上，加工制作出V形坡口，而在进行焊接操作的时候，仅仅是从一侧来开展。

用途：适宜于仅能够从单一方向开展焊接工作的构造，像管道的于现场实施的焊接操作。

双坡口焊缝（ – Welds）

1. 双V形坡口焊缝（ – V – Weld）

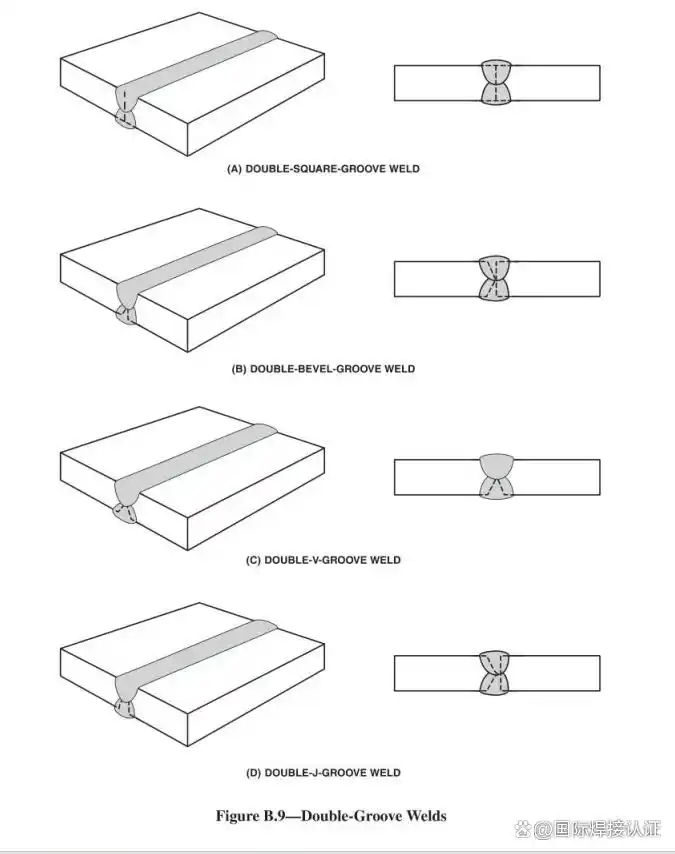

– 图B.9 (C) 展示了这种焊缝。

特色为，于焊件的两边边缘均加工出V形坡口，在焊接之际从两边开展。

适用方面：是适用于那种承受着高应力情况的厚板结构情形，像桥梁以及大型机械设备的焊接这种情况。

2. 双J形坡口焊缝（ – J – Weld）

– 图B.9 (D) 展示了这种焊缝。

特点是，在焊件相对的两侧边缘，均加工出呈J形的坡口，此坡口在根部位置，有着比较大的圆角，这对减少应力集中，是有帮助作用的。

应用方面，是适用于那种承受高应力的厚板结构的情况，比如说像压力容器以及船舶的焊接这种情形。

3. 双U形坡口焊缝（ – U – Weld）

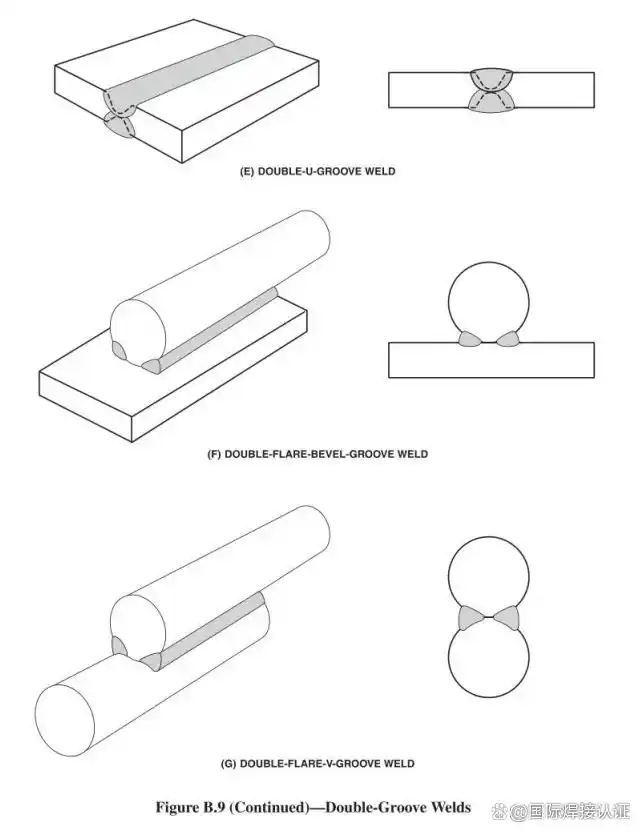

– 图B.9 (E) 展示了这种焊缝。

特点是，于焊件的两侧边缘，均加工出U形坡口，此坡口的根部圆角更大，可更好地减少应力集中。

运用范围：适宜于承受特别高应力的厚板构造，像核反应堆容器的焊接这种情况。 均适用。

4. 双斜角坡口焊缝（ – Bevel – Weld）

– 图B.9 (B) 展示了这种焊缝。

特点是，在焊件的两侧边缘，都要加工出斜角坡口，此情形下，这种坡口于根部，有较大的斜角，这有助于，减少应力集中。

– 应用：适用于承受高应力的厚板结构，如桥梁和大型机械设备的焊接。

双喇叭形，坡口焊缝，（ – Flare – Bevel – Weld）逗号。

– 图B.9 (F) 展示了这种焊缝。

特点是，在焊件的两侧边缘加工出格状的喇叭形坡口，此坡口于根部存有较大的喇叭形状，这有助于降低应力集中。

– 应用：适用于承受高应力的厚板结构，如压力容器和船舶的焊接。

6. 那种呈双喇叭形状的V形坡口所形成的焊缝，（ – Flare – V – Weld）

– 图B.9 (G) 展示了这种焊缝。

特点是，在焊件的两侧边缘，都予以加工，加工出的是喇叭形V形坡口，这种坡口，在根部存在较大的喇叭形，其有助于减少应力集中。

– 应用：适用于承受高应力的厚板结构，如管道和容器的焊接。
