东莞塘厦CAD绘图培训：通用钣金件展开图绘制原理与应用手册！

钣金件展开图属于钣金加工流程里的核心环节之一，它直接决定着产品精度，钣金件排版同样是钣金加工流程中的核心环节，它直接决定材料利用率以及加工成本，展开图需要精准地还原零件展开时的形态，排版要经由科学的布局达成材料浪费最小化以及生产效率最大化，二者相互补充、相互成就，是保障钣金加工质量以及达成经济效益的关键。

一、钣金件展开图绘制：精准为核心，工艺为导向

把钣金件三维结构转变成二维平面的技术图纸就是展开图，绘制的时候要兼顾几何准确性以及加工可行性，防止因为图纸误差致使工件报废。

（一）绘制核心步骤

在审图分析时，首先要凭借“形体分析法”以及“线面体分析法”来审核原始三视图，接着确认零件的结构、尺寸、材质、板厚以及加工工艺要求，随后纠正视图错误，像漏线、线框形状偏差这类情况，以此保证展开依据的准确性。就拿碾米机漏斗类零件来说，需要借助投影分析来确认各个壁面的形状，防止因视图错误致使工件无法合拢。

首先，要建立起基准以及档案，接着，去确定图框的幅面，然后，以三视图里合适的视图当作基准，随后，建立起一份文件档案，之后，标注出材质、板厚、表处方式等关键信息，最终，为后续的展开状况提供统一的参照依据。

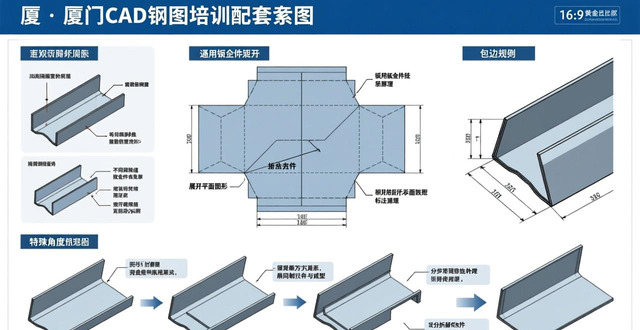

3. 零件展开计算，要依据零件结构挑选合理展开方式，着重考量折弯系数、间隙跟包边规则。折弯展开间隙得依照板厚来调整，一般是0.2至1mm，包边要遵循“长边包短边”原则。特殊角度折弯以及内R角要借助试折试验来确定系数，防止理论值和实际出现偏差。对于冲网孔较多的零件，展开后要把总长/总宽减少0.2至0.3mm，避免孔位拉伸变形致使尺寸偏大。

细节进行标注以及施加优化，标注的尺寸应当规范，要齐全，还要清晰，压铆这种结构、抽牙这种结构、冲凸这种结构需要明确位置方向，并且要绘制剖面图，不同的孔径要用字母加以区分，易出错的部位，像是不对称零件，需要标注折弯示意或者重点提示，同时还要考虑毛刺的方向，门板类零件折弯后毛刺要求朝向内侧，盒体类零件折弯后毛刺要求朝向内侧，没有天然孔位的门板需要预留烤漆吊挂工艺孔。

5.到了后续的最终审核环节，需要对展开图的总体尺寸开展核对工作，并针对各部位的细节进行查验，还能够打印成纸质版来做复核，如果要保证不存在尺寸层面的偏差，以及工艺方面的冲突，在必要的情况下，要借助拉伸命令来做调整，并且前后对照进行检查。

（二）绘制技巧与注意事项

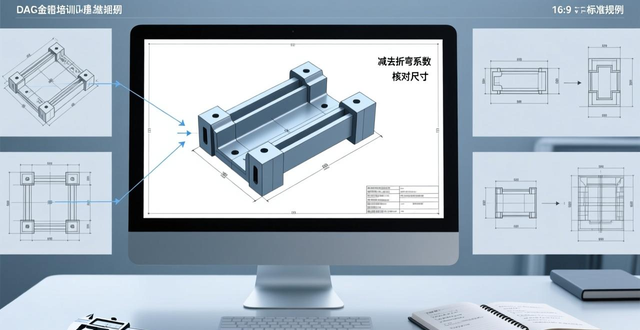

通过采用拼图法能够提升效率、降低错误，当存在CAD文件时，要以基准视图作为参照来拼接其他视图，每完成一处就得减去折弯系数并且核对尺寸，要是没有CAD文件，那就先绘制基准视图，然后逐步补充其他部位的线条。对于孔位复杂的零件而言，可以让多人分工去绘制，以同一坐标系当作基准，用不同颜色及字母加以区分，完成之后拼合进行校对。除此之外，拉丝件要明确标注拉丝方向，烤漆、喷粉零件需预留膜厚空间，刀具选择要匹配零件结构与材质。
