Proe钣金变形区域展开的两种方法

变形区域（），是存在于镀金壁当中的不规则区域，它一般而言呈现为一个曲面，好比圆角面这种。在把钣金展开以后，变形区域能够产生全然的变形，目的在于让其他的区域维持原本的大小。就像图1里所展示的钣金展开状况，Sufl以及Suf2属于变形区域，这两个区域在展开之后出现了变形，进而致使其相邻的区域在展开之后保持原来的大小。

下面列出了钣金变形区域展开的两个特点:

1）存在变形区域，此区域至少有一个与之有共同边界线的相邻曲面，而且该相邻曲面能够延伸到钣金件的边缘，也就是说该相邻曲面之中至少有一条边线属于钣金件的户外边界线。

2）钣金展开后，各区域间不会有重叠。

依照以上所列出的，变形区域的那两个特点，能够采用两种方式，来对变形区域的钣金实施展开！

第一种变形区域Proe钣金展开方式：

要是变形区能同时契合上面所列出的那两个特点，那么系统会把变形区域跟相邻曲面予以合并，之后就能展平变形区域。举例来说：在图1a展示的钣金件里头，Suf1曲面属于一个变形区域，这个变形区域存在着一个相邻曲面Suf2，Suf2与变形区域Suf1拥有共同的边界线，而且Suf2曲面拥有一条边线，此边线就是该钣金件的外边界线（如同图1a所呈现的那样）；展开的时候，系统会将变形区域Suf1以及相邻曲面Suf2进行合并，展开之后各个区域之间也不会出现重叠（如同图1b所展示的那样）。

图1

第二种变形区域Proe钣金展开方式：

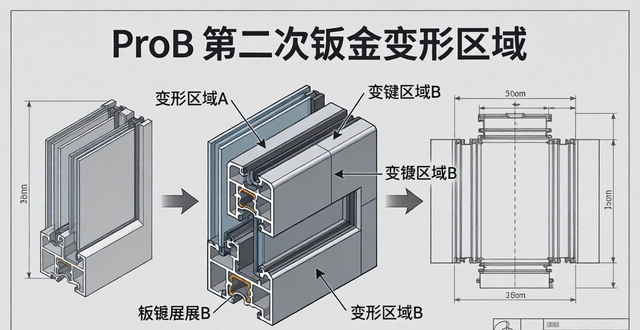

若是变形区现今并非同时契合上面所罗列的两个特点，那么就必须去创建额外的变形区域，如此方可展平变形区域。在图2a所展示的钣金件里头，Suf1曲面属于一个变形区域，变形区域存在一个相邻曲面Suf4，Suf4和变形区域Suf1拥有共同的边界线，而且Suf4曲面有一条边线是该钣金件的外边界线，此情况如图2a所示，可是在与Suf4合并之后，展开钣金件时区域间会出现部分区域重叠，这一情况如图3a所示；另外还有一个相邻曲面Suf5，Suf5与Suf1合并之后，展开时同样会出现重叠现象，此现象如图3b所示，所以该变形区域没办法用第一种方法展开。

图2

图3

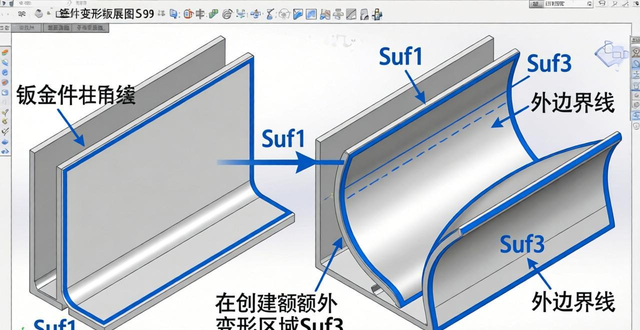

想要展开那个变形区域，就得去创建额外的变形区域Suf3 ，要让Suf3和Suf1有着共同的边界线，而且Suf3曲面存在一条边线是那个钣金件的外边界线(就如同图2b所展示的那样)，在展开的时候系统会把变形区域Suf1以及额外构建的变形区域Suf3予以合并，展开之后不会出现重叠的状况(就像图2c所表示的那样)。在创建变形区域Suf3的时候应当留意Suf3必须和Suf1相切。
