焊接工艺：接头与坡口详解

01焊接接头种类

焊件的厚度，在焊接过程里会影响接头型式和坡口形式的选择，焊件的结构同样如此，焊件的使用条件也会产生这样的影响。常见的焊接接头型式有对接接头，还有T形接头，角接接头以及搭接接头等。其中，对接接头是在各种焊接结构里应用最为广泛的那一种。

对接接头

衔接接头是说两件焊件表面形成夹角大于或者等于一百三十五度，并且小于或者等于一百八十度的接头，对于钢板厚度处于六毫米以下的情形，一般不需要开坡口，除非是关键结构，当钢板厚度不一样需要进行对接时，如果两板厚度差不超过规定数值，那么焊缝坡口的基本形式跟尺寸能够参照较厚板的尺寸数据来选择，要是超过规定数值，那么就得在厚板上进行单面或者双面削薄处理，其削薄长度应当满足L大于等于三乘以两板厚度差的要求。

图1-8 不同厚度板材的对接

(a) 单面削薄，(b) 双面削薄

角接接头

两焊件端面间夹角大于30°且小于135°这种接头形式被称作角接接头，尽管它的受力状况比不上其他类型接头，然而它常常被应用在承载不重要的结构里面。

T形接头

有一种接头形式，被称作T形接头，它指的是，一个工件的端面，与另一个工件的表面，二者之间构成直角，或者是近似直角。

搭接接头

搭接接头，是那种两个工件部分重叠从而构成的接头，其特点在于重叠部分的连接，比如，I形坡口搭接接头常常用于小于（厚度不超过）12mm的钢板，其重叠部分至少有 2这样的数值（指代δ1和δ2相加的和），并且是经由双面焊接来实现连接，这种接头在非关键结构当中较为常见。

02焊缝坡口形式与尺寸

坡口形式

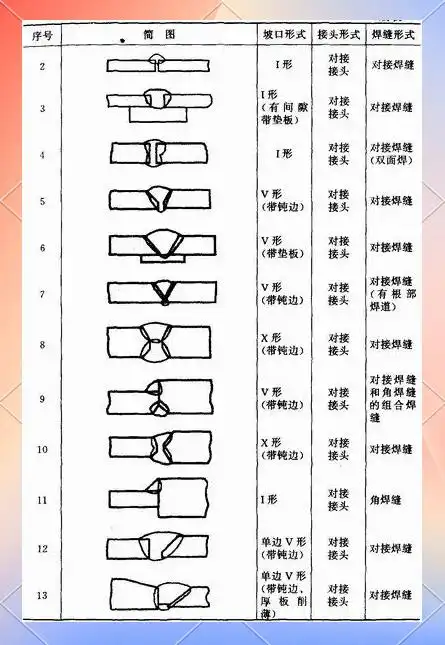

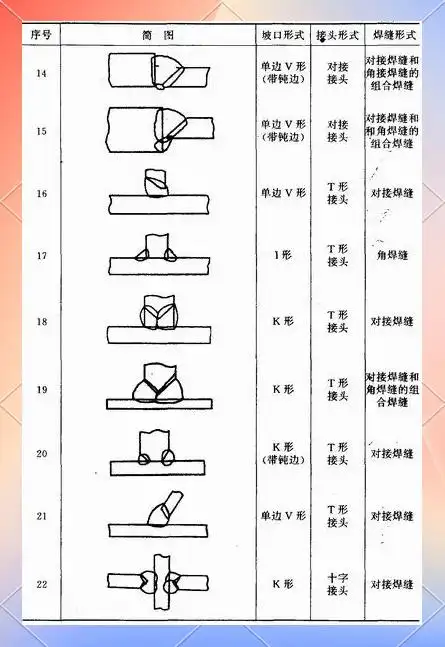

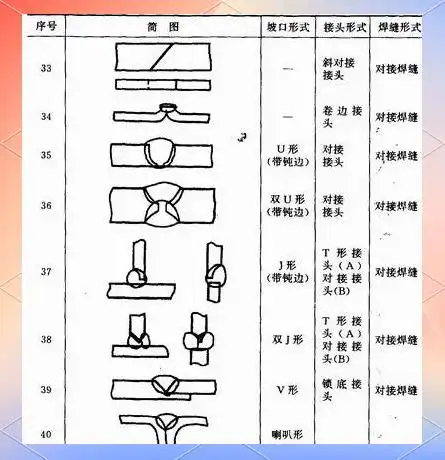

坡口，是待焊件上有着特定形状的区域，它的形式多种多样，有I形（也就是无坡口），还有V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形以及J形等。其中，因其加工以及施焊具有便捷性，V形和Y形坡口受到了青睐，焊件无需翻转，不过需要留意焊后的角变形问题。

坡口几何尺寸

存有包括坡口面，以及坡口面角度，还有坡口角度，再就是根部间隙，另外还有钝边，以及根部半径等关键参数的坡口的几何尺寸。对于确保焊接质量和效率而言了解这些尺寸是至关重要的。

03焊接位置分类

在GB／T3375—94《焊接术语》里，对焊接位置的定义做了明确规定，它所指的是，在熔焊进程当中，焊件接缝处于的三维空间位置，此位置能够借助焊缝倾角以及焊缝转角来作出具体描述，常见的焊接位置有平焊、立焊、横焊以及仰焊等等。

在平焊位置的情况下，焊缝倾角呈现为0°，然而焊缝转角却达到了90°，像这般的焊接位置，如图1—15(a)所展示的那样。

04焊缝形式及形状尺寸

焊缝形式

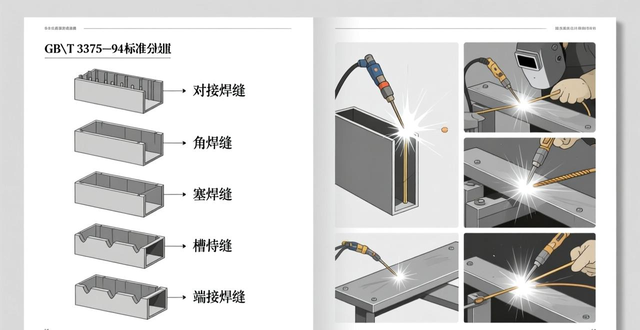

对于焊缝而言，依据不一样的分类标准，它能够被划分成多种不一样的形式。当中，最为常见的那一种，是按照GB／T 3375—94标准，凭借焊缝的结合方式，把焊缝划分成为对接焊缝、角焊缝、塞焊缝、槽焊缝以及端接焊缝这五种类型。除此之外，焊缝的形式还会受到施焊时焊缝在空间所处位置的影响，这种位置涵盖平焊缝、立焊缝、横焊缝和仰焊缝这四种。

焊缝形状尺寸

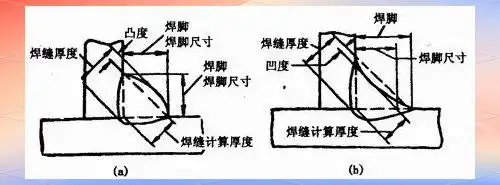

焊缝的形态借由一系列几何尺寸予以描绘，每一种焊缝形式均有着独到的形状参数，当中，焊缝宽度、余高、熔深乃是重要的参数。

1．焊缝宽度

2．余高

3．熔深

05焊缝符号与布局

符号类型

首先，说明一下，焊缝符号一般是由基本符号还有指引线组合而成的，然后呢，在需要的时候，还会添加辅助符号、补充符号以及焊缝尺寸符号等元素，这些符号的作用在于描述焊缝的表面形状特性。

布局与标注

有一种情况是，在图纸之上，符号的布局这件事情有着至关重要的性质。存在这样一种做法，为了能够合理地去布局符号，我们一般常常会遵循以下这些原则，像是符号相对位置以及基准线位置的相关规定。

06焊接工艺参数与影响

参数与影响

于焊接进程当中，焊接工艺性参数涵盖了焊接电流，电弧电压，焊接速度以及线能量等情形。这些参数对焊缝的形状以及质量有着深刻的影响。

形状影响因素

分别来看的话，电弧电压是影响焊缝形状的主要因素之一，焊接速度也是影响焊缝形状的主要因素之一，坡口形状同样是影响焊缝形状的主要因素之一。比如说，当焊接电流增大的时候，会出现这样的情况，焊缝厚度会增加，并且余高也会同时增加。

示例：
