焊缝坡口类型大全

所谓焊缝坡口，主要存在以下这些类型：- 有一种被称作I形坡口（），它属于最为简单的那种坡口形式，其形状恰似字母“I”，它是不进行开坡口操作的一种对接形式，一般而言适用于相对较薄钢板的焊接工作，焊件之间的间隙比较小，焊接操作相对较为简单。

V形坡口之为V者，其形象“V”字模样，存有单面V形与双面V形之不同类别。单面V形坡口适宜用于中、薄板焊接场景，此坡口进行加工较为便利，然而焊接之后角变形程度较大；双面V形坡口能够规避过大的角位移情况，常常被应用于较厚板的焊接作业之中。

X形坡口（X-）呈现出类似“X”的形状，与V形坡口相较，在相同板厚情形下，其中填充金属量较少，焊接应力以及变形较小，适用于厚板的焊接处。U形坡口形状如同“U”，此坡口根部较为宽阔，存在充足空间来容纳焊条，易于保证焊接质量，然而坡口加工难度较大，成本相对较高，一般应用于对要求较高的厚板焊接。

具有两个“U”形而构成的双U形坡口，其焊接时变形程度较小，且填充金属的数量较少，然而其加工过程更为繁杂一些，在针对那些对于焊接质量以及变形有着严格要求的厚板焊接当中常常会被使用。

沿着单面斜边坡口的其中一边进行焊接操作所形成的焊缝便是单面斜边坡口焊缝，也就是从单面斜边坡口这一侧焊接起来的焊缝。

关于双面存在倾斜坡面的坡口所形成的焊缝（beve），是源自对双面有着倾斜坡面的坡口进行焊接进而产生的焊缝缝。至于单面呈现J型的坡口所形成的焊缝（-J weld），是开始于对单面为J型坡口开展焊接后得到的焊缝。还有双面呈现J型的坡口所形成的焊缝（-J weld），是源于对双面为J型坡口实施焊接而有的焊缝。这些图片将不同样式类型的焊接坡口形式给展示了出来。以下是针对这些焊接坡口的详细全面的介绍：

单坡口焊缝（ – Welds）

1. 单V形坡口焊缝（ – V – Weld）

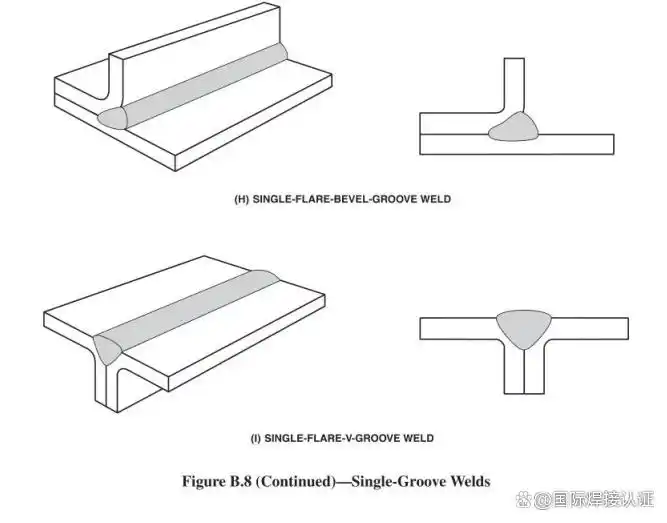

这种焊缝，通过图B.8 (C)进行了展示，同时，图B.8 (I)也对其予以了呈现。

特点是，于焊件的边缘，加工出一个V形豁口，在进行焊接之际，在此豁口的内部来填充焊材。

该应用所适用的是对于承受中等应力的结构，像建筑钢结构里梁与柱的连接这种情况。

2. 单J形坡口焊缝（ – J – Weld）

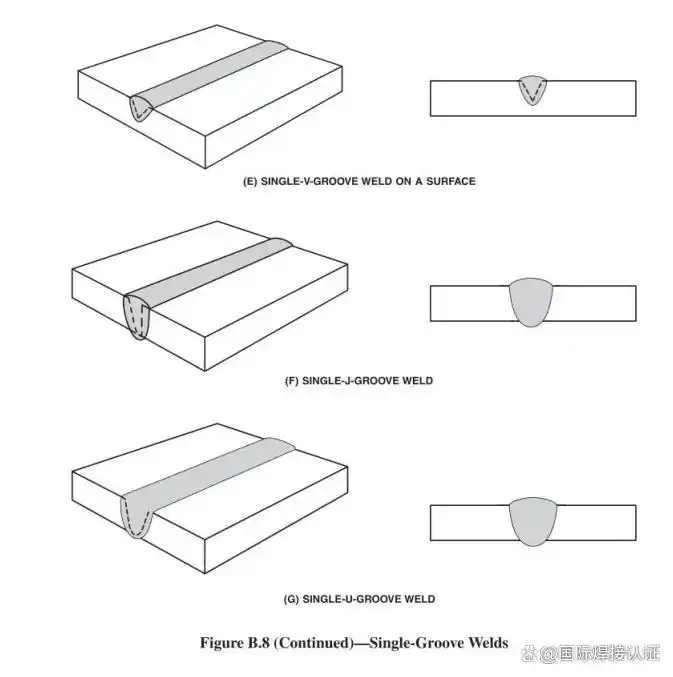

– 图B.8 (F) 展示了这种焊缝。

特点是，于焊件边缘进行加工，加工出一个J形坡口，此坡口在根部存在较大的圆角，该圆角有助于减少应力集中。

– 应用：适用于承受较高应力的结构，如压力容器的焊接。

3. 单U形坡口焊缝（ – U – Weld）

– 图B.8 (G) 展示了这种焊缝。

– 特点：于焊件边缘处进行加工，从而形成一个U形坡口，此坡口根部的圆角较大，具备在一定程度上更有效地减少应力集中的能力。

– 应用：适用于承受高应力的结构，如管道和容器的焊接。

4. 单面的，呈V 形的坡口所形成的焊缝（ – V – 一种在该特定形式下产生的焊接缝于一个）

– 图B.8 (E) 展示了这种焊缝。

特点是，于焊件的一个表面之上对V形坡口予以加工，而在焊接之际就只是从一侧展开进行。

被应用的范畴是，适用于那种，仅仅能够由单一某侧开展施行焊接作业的结构情形，像管道于现场所进行的焊接操作这般的情况。

双坡口焊缝（ – Welds）

1. 双V形坡口焊缝（ – V – Weld）

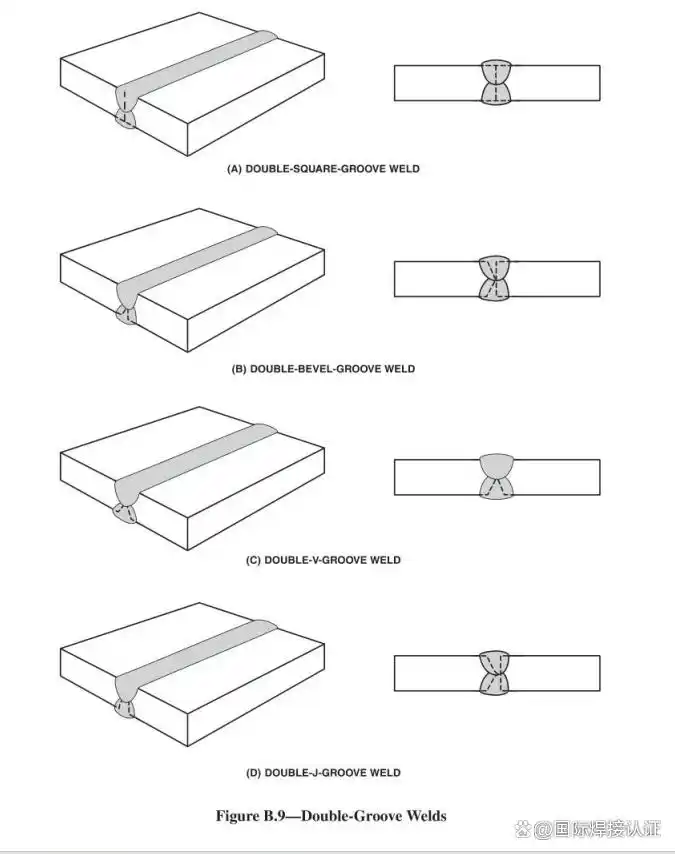

– 图B.9 (C) 展示了这种焊缝。

其特点在于，焊件的两侧边缘均被加工出V形坡口，于焊接之时，是从两侧展开焊接操作的。

应用方面，它适合于那种承受高应力的厚板结构，像桥梁以及大型机械设备的焊接这种情况。

2. 双J形坡口焊缝（ – J – Weld）

– 图B.9 (D) 展示了这种焊缝。

其具备这样的特点，在焊件的两侧边缘，均对其进行加工，从而获取出J形坡口，而这种坡口，于根部位置，存在着较大的圆角，该圆角能够对减少应力集中起到助力作用。

应用，具体而言适用于承受高应力的厚板结构，其中包括像压力容器这样的结构，以及船舶的焊接情况，是这样的。

3. 双U形坡口焊缝（ – U – Weld）

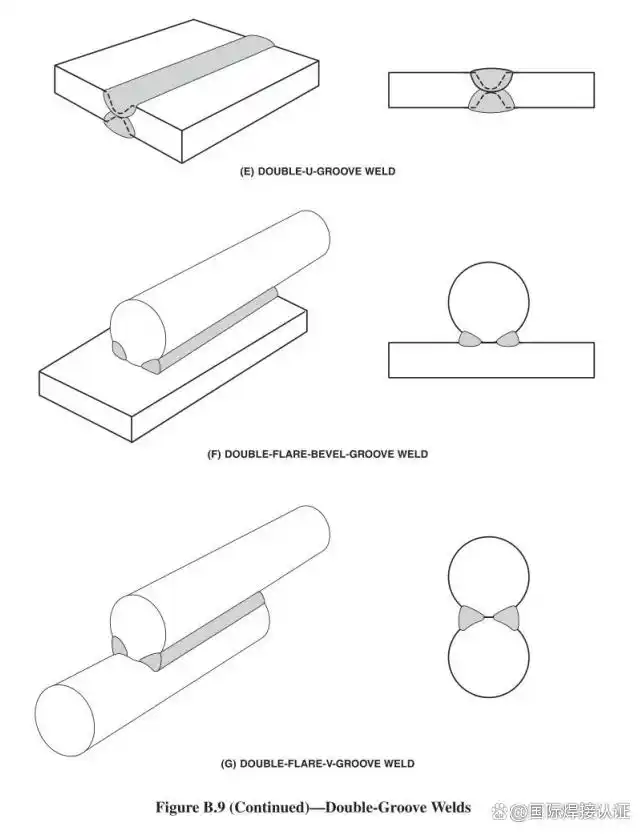

– 图B.9 (E) 展示了这种焊缝。

特征为，于焊件的边缘两侧，均加工形成 U 形坡口，此类坡口的根部之地圆角更大，如此一来，便能够更有效地减少应力集中。

应用，其适用于那种承受了极为高的应力的厚板结构，像核反应堆容器的焊接这种情况。

4. 双斜角坡口焊缝（ – Bevel – Weld）

– 图B.9 (B) 展示了这种焊缝。

特性为，于焊件的两旁边缘一并加工制作出斜角坡口，此等坡口于根部存有较大的斜角，这对降低应力集中有所帮助，是这样的。

– 应用：适用于承受高应力的厚板结构，如桥梁和大型机械设备的焊接。

5. 那种呈现喇叭形状且为双份的坡口所形成的焊缝（ – Flare – Bevel – Weld）

– 图B.9 (F) 展示了这种焊缝。

特点是，对焊件的两侧边缘进行加工，将其制成喇叭形坡口，此类型的坡口，在根部部分呈现出明显较大的喇叭形状，这一形状特点，能够助力降低应力集中的程度。

– 应用：适用于承受高应力的厚板结构，如压力容器和船舶的焊接。

6. 那种双喇叭形状的V形坡口所形成的焊缝，也就是 – Flare – V – Weld。

– 图B.9 (G) 展示了这种焊缝。

特征呈现为，于焊件的两面边缘之处，均开展了喇叭形状V形坡口的加工操作，此等坡口在根部位置存有较大的喇叭形状，依靠这能够助力于降低应力集中的状况。

– 应用：适用于承受高应力的厚板结构，如管道和容器的焊接。
