揭秘钣金折弯算法：掌握展开尺寸的方法

01钣金行业交流

我身为钣金行业的从业者，渴望加入相关交流组织，一起探讨学习，借助在“钣金学习网”进行访问之举来获取相关信息，进而加入钣金行业的交流组织。

在这里之后，我们会朝着深入的方向去探究一种处于关键地位的钣金折弯算法，也就是折弯扣除法。这种算法具备简单且容易被理解的特性，能够以有效的方式去描绘折弯的进程。详细来讲，借助公式来计算展平长度，减掉对应的系数以及折弯扣除量A，以此来描述折弯进程。详细来讲，折弯扣除法所指的是零件的展平长度L，它等同于理论上的两段平坦部分朝着“尖点”（也就是两平坦部分的虚拟交点）延伸的长度总和，然后再减去折弯扣除量A。凭借这个公式，我们能够便利地计算出零件的总长度。需要留意的是，于计算进程当中，要是牵涉到外尺寸（包含料厚）这个尺寸，那就得减去对应的系数。

02折弯补偿法及其应用

方法二详述

对零件展开长度进行计算的一种方法是折弯补偿法，展开长度计算需结合各段长度以及折弯补偿值，还要加入相应的系数，它阐述的是零件展平后各段长度的总和，还要加上展平的折弯区域的长度，展平的折弯区域的这个长度被定义为“折弯补偿”值（A），所以整个零件的长度能够通过以下方程来表示：L = L1 + L2 + A，要注意的是在计算过程中若使用内尺寸（不含料厚），那就需要加入相应的系数。

展开尺寸计算公式

除此以外，展开尺寸要依据材料软硬来调节折弯系数，且要计算直线与圆周部分。展开尺寸是这样计算的，先算出直线尺寸，再算出圆周率乘中线半径乘夹角除以180的结果，然后把相乘结果乘以折弯系数。折弯系数因材料软硬程度而不同，比如说，不锈钢的折弯系数是0.92，Q235的折弯系数是0.84，锰钢的折弯系数是0.96。材料越硬，折弯系数越大，不过通常不会超过1倍板厚。对于普通热轧板，其延伸量大概为0.6倍板厚，而冷轧板的延伸量大约是1.3倍板厚。

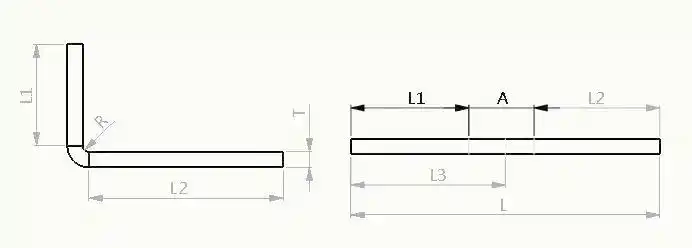

T代表材料厚度，R代表折弯圆角，A代表折弯圆角展开尺寸。计算折弯线尺寸时，我们运用公式L3 = L1 + A / 2，其中L1是直线段长度，L3是折弯后的长度。并且，整个零件的展开尺寸通过L = L1 + L2 + A来计算，其中L2又是另一段直线段长度。

实际应用实例

针对不同板材展开长度进行举例计算，需考量料厚与折弯次数之间延伸量的调整，在实际应用里，一般采用后者的计算方法，且运用0.45至0.5倍的料厚当作系数实施计算，比如，当折弯边A为10（不包含料厚），B为15（不包含料厚），材料厚度为0.8时，我们能够计算出A+B+0.45×0.8=25.36，此即零件的展开长度。

非90度折弯注意

另外，在内R大于零的时候，展开系数得以确定的过程当中，是要把R和料厚二者间存在的关系考虑在内的。与此同时哟，依据折弯角度对延伸量作出调整，展开尺寸是要将R值以及角度考虑进去的。并非90度的折弯在展开时，也是需要把内R=0以及内R大于0这两种情形区分开来的。针对于内R大于0的这种情形而言，不同R值所对应的展开尺寸是会存在差异的。

此外，针对于Q235冷板这类材料而言，它折弯90°时的延伸量属于一个关键的参数。当计算展开尺寸之际，得依据延伸量来做相应的调整。比如说，对于厚度为1.2mm的Q235冷板呀，我们一般会选用宽度为7mm的下模，在已知折弯90°的延伸量为2.1情况下呢，能够计算出L形工件的展开尺寸是197.9。

对于一块板材要多次完成折弯操作的情况而言，当针对它进行每次折弯的这个行为时，都必须减去与之对应的延伸量的数值。比如说，要是这块板材所要进行的拆弯次数为2次，那么这种情况下就一定要减去2个延伸量的数量；要是需要进行折弯的次数是3次，那么就要减去3个延伸量的数量，像这样按照规律不断往后类推。

最后需留意，要是折弯角度并非90°，那么延伸量得依据折弯比例来做相应折扣。比如说，针对45°的折弯角度，延伸量选取二分之一；而针对30°的折弯角度，延伸量选取三分之一。
