钣金展开，于钣金加工里为至要要点，其与后续加工以及成品质量直接相关联。以下会对怎样运用CAD去制作钣金展开图予以详尽介绍，涵盖基本的展开计算方式以及实战操作。

一、基本的展开计算方法

直角展开

情况被描述为，直角展开属于最为简单的展开形式，一般是被用于90度折弯的那种情况。

用于计算的公式是这样的，这个公式里，L等于A加上B再减去1.7乘以T，这里面，L代表的是展开长度，A和B分别表示相邻两边所具有的长度，T指的是板厚，1.7是对于冷轧板以及镀锌板相关计算时所采用的取值，而要是涉及其他材质的话，就得另外去考虑取值了。

注意要点：取数值为1.7，这是依据冷轧板以及镀锌板的特性而来，针对于不锈钢板、铜板、铝板这类材质，所取数值会存在差异，需要在折弯机上面进行试验从而确定。

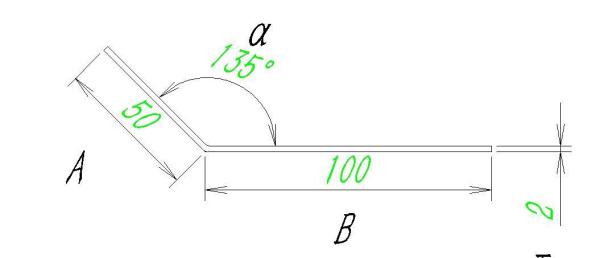

大角度展开

大角度展开的适用情形是，折弯情况处于大于90度的范围当中，同时又小于180度。

计算公式：L=A+B-(180-α）T（α为折弯角度）。

需要注意的事项是，这般的角度不可被当作基准来加以使用，一般来讲是需要于侧面进行焊接支撑才能够保障那个角度，A以及B均是测量到虚拟的交叉点。

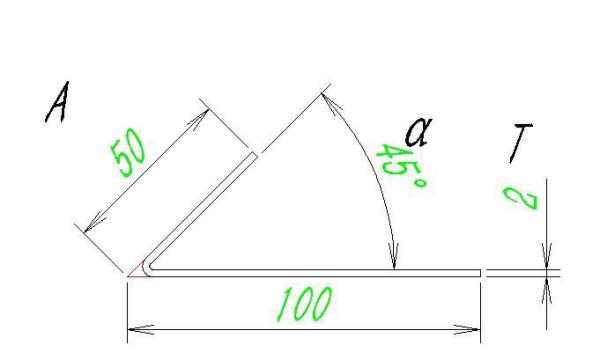

小角度展开

情况描述：小角度展开适用于小于90度的折弯情况。

计算公式：L=A+B-{tan(180-α）/2}T。

要留意的事项是，小角度进行展开时，一般而言并不需要特别高的精度，然而在进行计算之际，必须要保证角度以及板厚的精确性。

二、实战操作：以简单盒子为例

确定盒子尺寸

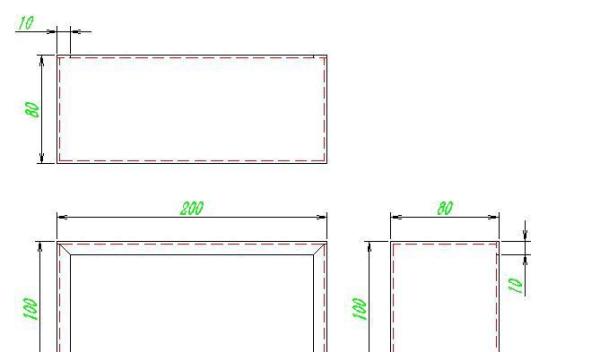

长度为200，宽度为100，高度为80，折边为10。

计算折弯扣除

针对折弯这一操作，其所需刀数为8刀，具体而言，是10到80各有四刀，计算依据是板厚为2.0的冷轧板，在此基础上，每一刀要扣除3.4（该数值为2.0乘以1.7的结果）。

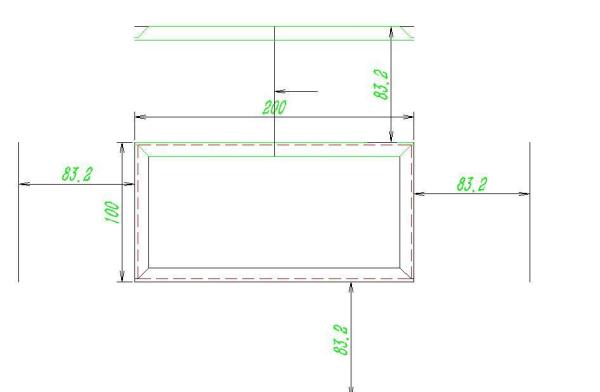

经过90度的折弯处理后，每一边所剩余的长度是80减去3.42，其结果为73.2 ，然而，鉴于折弯之后的实际尺寸情况，我们从边线的位置各偏移83.2（此为90减去3.42的近似数值，目的是为了方便后续的操作）。

绘制展开图

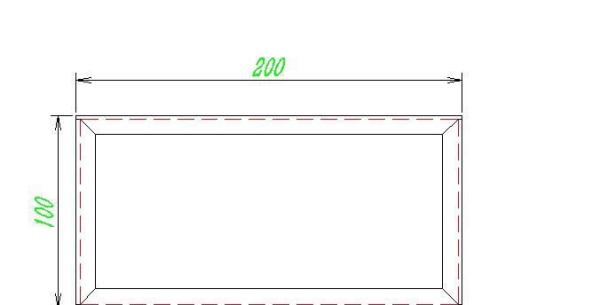

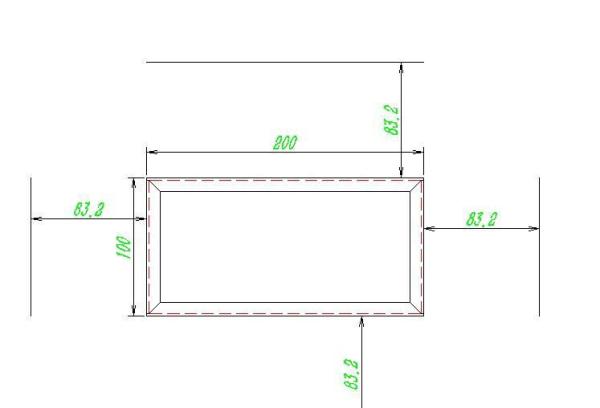

将主视图复制一份，并按照上述计算偏移线。

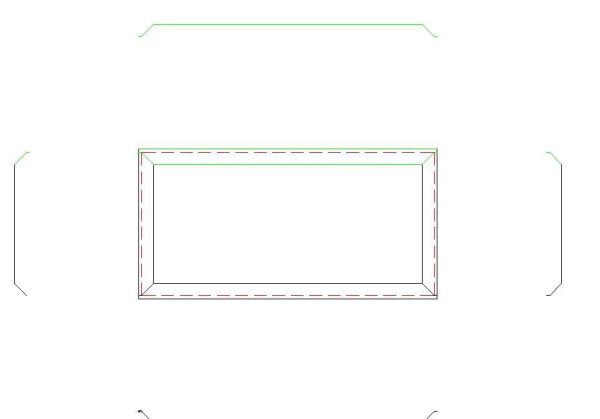

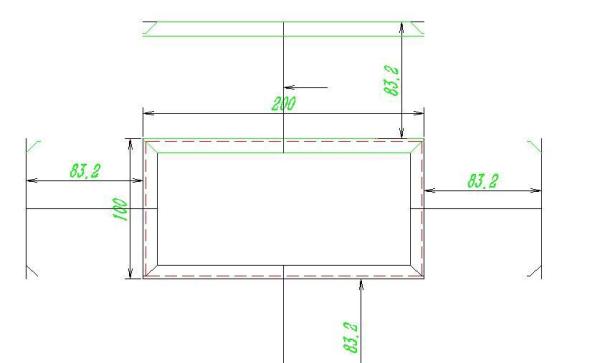

有一条线，它是从末端折边的中点出发，朝着偏移出来的线的中点延伸所形成的，接着，要以这条线的中心点为基准，将绿色部分进行镜像操作，使绿色部分到达上面。

其他三个方向也按照此方法镜像过去。

删除偏移的线、多余的标注和连线。

将四周偏移出来的部分都连接起来，并删除内部多余的线。

调整折边宽度

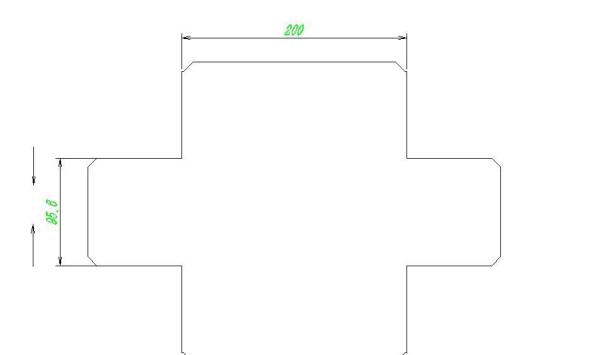

水平方向存在着折边宽度，其数值是96 ，盒子成型存在着总宽度，这个数值是100 ，为了防止出现挤压变形的情况，要把96的这条边，两侧各自缩小0.2。

添加工艺孔

对于板厚达到1.5以及超出1.5的钣金而言，在进行拼角操作时，于折边之处需要开设工艺孔，以此来防止出现挤压变形的情况。

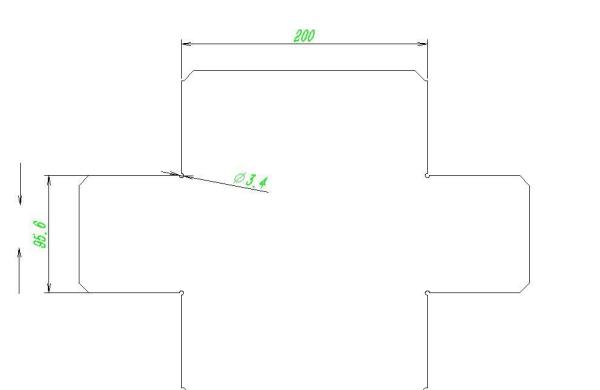

在连线的交点处开一个等于折弯扣除直径的孔。

历经以上步骤，一个简易的盒子钣金展开图已然完成，于实际操作期间，尚需依据具体需求以及材质特性予以适度调整。
