钣金展开技巧与示例

展开培训，目的是规范样品制作工程作业步骤，以达到用最快的速度以及优良的设计品质去满足生产需求。适用范围涵盖相关内容。钣金件是那种厚度均匀的金属薄板，其图面特征可划分成弯曲特征与非弯曲特征。折弯特征乃是钣金件在折床上借助刀具上下模成型的特征，就如同如下折弯成型示意图所展示的那样：折弯成形示意图。展开培训中，其工作内容介绍包含展开前准备工作，以及展开作业规范。各种折弯特征的展开系数算法也在培训范畴。折弯示意图的制作以及折弯方向的准确辨认同样是培训内容。

2、常见的折弯特征存在以下10种，其一为般折弯之一时，R等于0，角度等于90度；其二为般折弯之二时，R小于0，角度等于90度或B0；其三为般折弯之三时，R等于0，B不等于90度或1BA；其四为般折弯之四时，R小于0，角度9不等于90度或-/ 入Y9/ /I1 rv1A；其五为般折弯之五时，叫做Z折（其为直边段差）；其六为般折弯之六时，属于Z折（其为非平行直边段差）；其七为般折弯之七时，是Z折（其为斜边段差）；其八为般折弯之八时，为Z折（其过渡段是两圆弧相切）；其九为般折弯之九时，是反折压平；其十为般折弯之十时，是N折。3.2非折弯特征，在钣金件上存在沙拉孔、压铆钉、突包、抽孔、断桥、圆突点、断差突点、翻边等。4. 进行工作内容介绍方面的展开，所谓展开，乃是针对一张完整的2D三视图，选取一个面作为基准，再将其余所有。

3、按照投影规则，借助面与面进行对接，运用拷贝、复制以及镜像的方式，将其展开成为一张平面图， 如下图示：展开是整个设计过程里最为关键的一步，是后续工程排配的基础，要是展开出现错误，之后的工序就都是白费力气的。所以，于展开作业进程当中，务必要始终维持清醒的头脑，强力要求自身达成百分之百的展开无误。展开，4.1展开之前的准备工作：，对原图进行初步核查，查验客户所提供的书面图纸以及电子图档格式，确认当下的软体能够对其进行读取。要是仅有书面图纸，那就得确保图面尺寸完备。依据路径以只读模式打开原图，确认该电子档是不是要展开的图面。再去确认DWG图档有无分虚实线。接着参照原图以及立体图，确认产品结构是否相同。检查比例、单位以及视角投影，确保图档为公。

第四项，制作尺寸，比例为一比一，采用第三视角投影。检查三视图里的料厚跟标题栏中的说明，看是否一致，标题栏中的材质、料厚与制作工令单里的说明是否相符。插入原图，打开原图编号为九的那张，拷贝编号为九的原图，新建文档编号为 AN，粘贴，选择 Edit’Paste as Block 方式粘贴，查看电子档原图的版本跟客户提供的图纸版本，确认是否一致。用订单号名称加上原图档名当作展开图的档案名，存入私人档案目录，操作是 AS，等工程图完成后再存入网络，操作是 SA。对客户图面进行复查，拷贝粘贴成块的原图搞完后，把它炸开掉，针对其进行图面尺寸检查以及相应的图元修改。查看一下尺寸有没有被改动过（DMC），如果有改动的情况，那就按照标注的尺寸去调整相应的图元；再去检查一下原图的尺寸是不是存在公差，要是有的话，就选取它的最大极限尺寸以及最小极。

5、将限尺寸的中间值用作设计值，展开前要做准备，把原图里的标注尺寸、标注文字以及剖视符号等其他非展开图元去除，这时能用过滤器命令Fi，如下所示点击“按钮后，就能从对话框退到屏幕中去选取要把它过滤出来的物体，选中任意一个单 一实体后，再回到对话框，该实体的全部属性会在对话框顶端的物体属性列表中列出来，这时能选中任一只有该实体才具备的属性，点击其右下角的“按钮，就可以去除实体 的专有属性，依照这个办法就能只保留共有属性，接着点击右下角的“Apply ”按钮，便可回到屏幕中选中过滤范围，此时直接能够对这些被过滤出来的物体进行删除、移动等操作，或者在这些操作的命令提示Selec。

6、在t之中，键入那个大写的P，这样就能够选中刚刚才被用专门方式过滤出来的处于特定状态的物体。4.2展开作业规范提到，该展开过程的重点其仍专注于真切了解产品所具有的形状样貌、其内部构造以及它独特的功能用途。所以首先，要全面地通览整个图纸，从中寻找到图面里的主视图。可以认定钣金产品是划分成了前面、后面、左面、右面、正面这五大不同部分。在实际的加工操作进程当中，前面、后面、左面、右面这四个部分，是以正面作为极为重要的参考基准，随后就将会按照一定的顺序依次从外部向着内部逐步折起来的。与之相反的是，如果进行展开操作，就是要尽力去寻找到那个特定的基准面并将其设定为正面，接着，把前面、后面、左面、右面这各个部分依次从外部着手朝着内部将其摊开来。当进行钣金图面的阅览查看时，是从前面、后面、左面、右面这个四个部分的侧视图里面去了解整个产品大致呈现出来的折弯结构状况的。展开操作所遵循的总的原则是这样的：从外部开始朝着内部进行，从较小的部分逐渐过渡到较大的部分，从中间位置朝着四周方向推进，从相对容易的环节逐步转向较难的环节。因为图面当中各个视图之间都是彼此相互有着紧密关联的，所以展开操作一般所依据的原则便是从外到内，从较小的部分逐步到较大的部分，从中间位置朝着四周方向推进，这。

这里的7，同样是契合钣金件折弯加工次序的，从外至内而言，乃是依据侧视图里的折弯示意，去判定哪一个面属于最外侧，哪一个面处于中间位置，哪一个面位于最里侧，接着率先把最外面的图元连接至中间的面上，随后再将它们与最里面的进行对接，不然的话，会把外面的钣金面于里面的元素部分予以删除，像是如下这图里AE面的对接展开情形。从小到大的话，就是先动手完成要连接到各个面之中的小折，之后再把它与别的面相连接，尽力在将每个面上要连接到其四周的图元妥善处理好之后，再去连接到别的图面之上。从中间到四周的做法是，先把各个面之中的抽形、抽孔、抽牙、小折、卡钩予以完成，接着再把它与别的面相连接，这同样是为了先将每个面上自身的图元展开完毕，然后直接与别的面相连接，如此便完成了整个展开工作。由易到难是鉴于图形复杂之际，或许会存在某些局部结构一时间难以想象得其全貌。

8、来，对整个展开工作造成影响。此时可以先不考虑该部分结构，而是先将其它部分展开，进而得出整个产品的总体结构，最后再回过头去想象原先那部分复杂结构，如此困难会大大减少。呢？展开的基本方法是，在了解产品的各个面之间的连接关系之后，便能够进行展开。展开的基本方法就是面与面对接。通过拷贝、复制、镜像的方式，把要对接的钣金面放置到要与之对接的钣金面旁边，在进行多余图元清理后就可以对接展开，就如同下图中D、E处的钣金面。A？简单钣金面的快速展开，展开的基本方法是面与面对接，然而若是有部分钣金面非常简单，其上没有任何图元或者仅仅有两端的倒角圆弧时，可以采用直接画出该部分钣金面的方法，这种情况对于简单钣金面的“与”形折时格外省时。多个相同小折（群）的拷贝展开之际若遇到。

9、存在多个相似结构，正常情况下应各自展开。然而要是它们呈直线排列，并且侧视图出现重叠，那么可认定它们为相同结构，这种时候仅展开一处，随后将其以块的形式（CV）复制到各个地方。其他不在同一直线上的相似结构，要是经过对比（CV）属于相同图元，同样能够采用此方法。就如下方图中的A和B处的小折群，以及C和D、E、F的小折，每个钣金面上图元的存在判定，通常，钣金图的2D图要区分清楚虚实线才能够展开，除非是简单的图面或者有各类剖视图进行补充。要是钣金件是以Pro/E的钣金方式生成，转成2D之后，会分成三种线型：灰色的虚线、白线以及绿;要是采用Pro/E的实体方式，那就只有灰色的虚线和白线，一般而言，一个面上的虚线图元是在该面上不存在的图元，要是一个面。

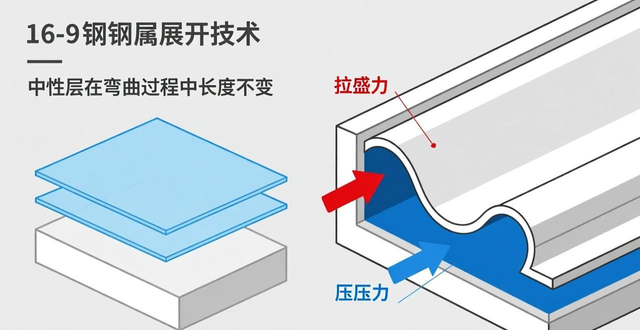

10、存在上有两层实线的图元，那么底层的图元是不存在于该面上的图元.，A5. 各种折弯特征有着展开系数算法，有一种展开的计算方法，钣料在弯曲过程当中，外层受到拉应力，内层受到压应力，从拉到压之间存在一过渡层，这过渡层既不受拉力又不受压力，此过渡层为中性层，中性层在弯曲过程里的长度和弯曲前相同，保持不变，所以中性层是计算弯曲件展开长度的基准，中性层位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近钣料厚度的中心处，当弯曲半径变小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的内侧移动.中性层到钣料内侧的距离用入表示，展开长度的基本公式是：展开长度=料内尺寸。

11、关于料内尺寸以及补赏量，各种折弯特征的展开系数算法如下表所示：其一为一般折弯，即 R 等于 0，角度为 90 度时，L 等于 A 加 B 加 K1。当 0 小于 T 且 T 小于某个值时，K 值是 0。对于铁钣料，比如 Gl、SUS 等材料的情况：当某个值小于 T 且 T 小于另一个值时，K 等于某值；当某个范围涵盖 T 且 T 具有一定条件 时，K 等于某值；当 T 大于或等于某个值时，K 等于某值。对于其它有色金属材料诸如 AL、CU 等，当 T 大于某个值时，K 等于某值。需要注意的是，当 R 小于某个值时，按照 R 等于 0 来进行处理。一般折弯之中的第二种情况：是带有特定弧度R的那种，角度为90度，长度L等于A加上B再加上K，这里的K取值是中性层呈现的弧长，也就是K值所取的是中性层的圆弧长度，在满足当T小于等于2 T的条件时，按照两段折弯展开，此情况对应的是R等于0，角度为90度，一般折弯之中的第八种情况是Z折，其过渡段是由两圆弧相切构成，关于此还有元素H。
