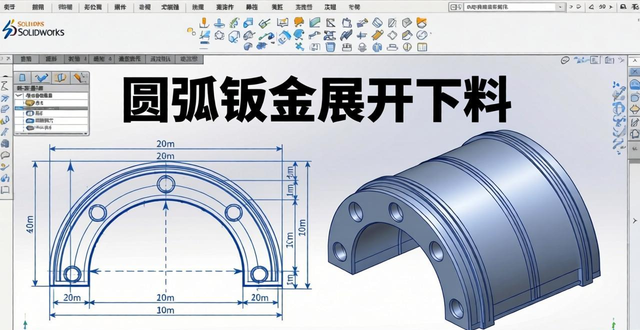

圆弧钣金展开下料。

这种圆弧板金件如何建模并展开方法很简单。

·先是在那前视基准面，画出此番这类的一个草图，跟着去执行基体法兰，拉伸的指向挑选两侧对称，把距离改作60，厚度为1.2，折弯半径是0.2。

先执行边线法兰操作，选第一条边，再选第四条边，接着在左下角把法兰长度改为 20，之后选择法兰位置为第三个折弯在外，最后点击对勾。

紧接着，去执行上方那需要延伸面的闭合角操作，选取这个侧面，再挑选对应的那个面，随后在左侧点击对勾来达成闭合。

接下里，选中这个面，进入草图绘制的环境，进来后，单击上方的转换实体引用，要转换的对象，选择下方的圆弧，点击对勾，执行等距，等距对象选择这个圆弧，然后在左侧，把等距距离改为15，勾选顶端加盖，执行拉伸切除。

·接着于左侧勾选等同于厚度的选项，轻点对勾达成切除处理。再度施行上方的闭合角操作，将闭合的对象选定为第一个面，随后又选定第二个面，在其左上角位置轻点对勾。

接下来，执行上方的镜像工具，选择镜像的基准面，这个基准面是该钣金的侧面，选择要镜像的实体，之后点击对勾，这样一来，一个钣金件就建模完成啦。

看一下它展开之后呈现的情形，这便是展开下料图。要是你也期望从零基础开始，系统且全面地去学习这个SW软件，我推荐你学习这套从零基础到精通的全套视频课程，其涵盖了草图零件建模，工程图钣金装配体，曲面建模以及运动仿真。总共155节课，手机与电脑均可观看学习且长期有效，并且还会赠送免费的sw软件安装包以及软件安装教程。
