焊接图纸符号全面解析与示例

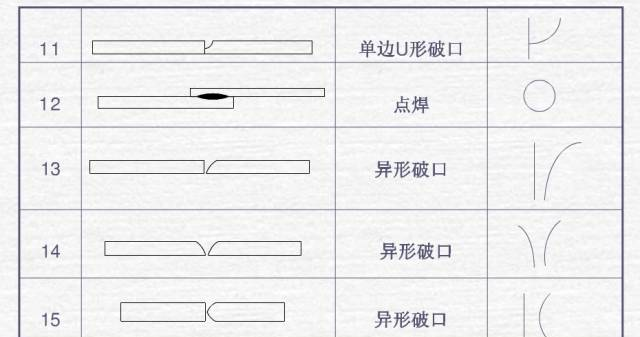

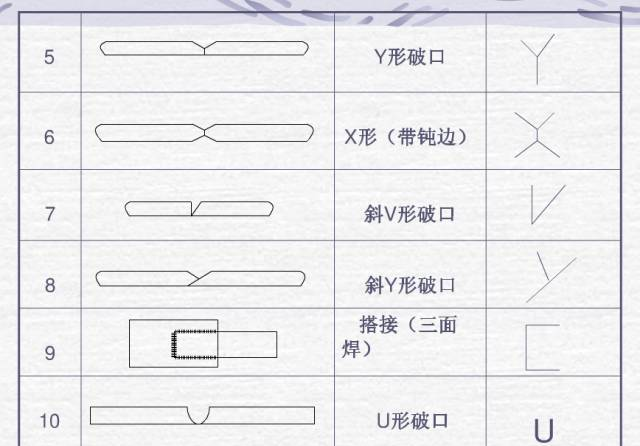

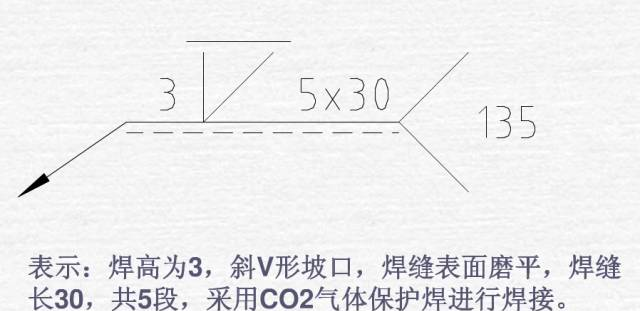

基本坡口符号详解

坡口，是焊接图纸里关键的符号， 和焊接的质量、效率直接相关联。它展现的是工件边缘的几何形状，替焊工给出了明确的操作指南。深入去了解各类坡口符号的含义以及特点，我们能够更好地领会焊接图纸，进而保证焊接工作顺利开展。

焊接图纸符号标注详解

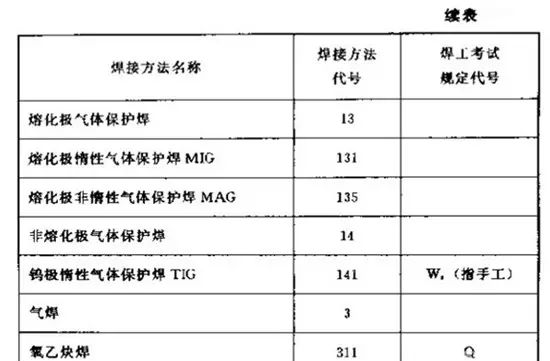

于焊接结构图样里边儿，焊接方法的标注很关键。国家标准—85当中设定了阿拉伯数字当作焊接方法的代号，这些代号得标注在指引线的末尾，给焊工予以清晰的操作指引。常见的焊接之方法代号像表3—9所显示的那样，要是属于组合焊接方法，能够用“/”来进行分隔，左边代表正面（或者盖面）的焊接，右边表示背面（或者打底）的焊接。举例来说，V形焊缝先运用钨极氢弧焊来进行打底，之后用手工电弧焊来进行盖面，它的标注就是141/111。

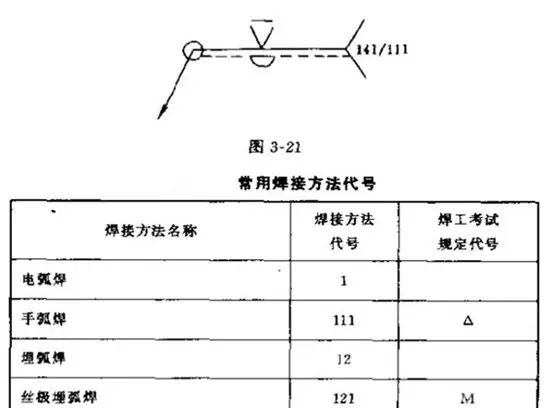

此外，焊缝符号跟焊接方法代号的综合标注同样是理解图纸的关键所在，图3-21所展示的就是其中一个例子，它呈现出的是V形坡口对接焊缝的情形，当中背面运用封底焊，正面焊缝是表面齐平的状态，具体到焊接方法，打底焊选用的是手工钨极氮弧焊，盖面焊以及封底焊都采用手工电弧焊，借助这样的标注，焊工能够清晰地明白焊接要求，保障工作顺利开展。

钢结构焊接符号详解

表示钢结构焊接用途的符号，其绘制是按照GB324一1988《焊缝代号》标准来进行的。钢结构常常被应用于建筑领域，所以其焊接出来的符号，经常会和建筑方面的符号、型钢方面的符号、螺栓方面的符号以及铆钉方面的符号等一同存在。紧接着，我们会深入进去探讨钢结构焊缝符号的表示方法以及有关规定。

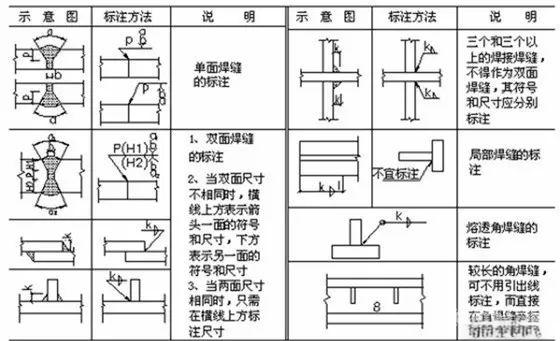

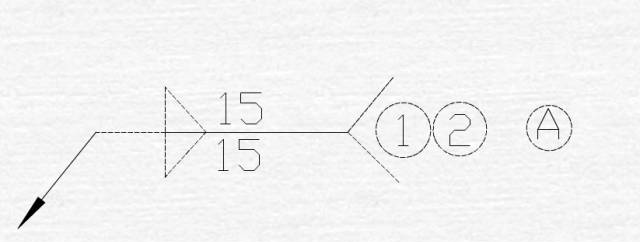

首先，焊缝引出线乃由箭头以及两条基准线构成，一条是实线，另一条是虚线，二者皆为细线。基准线的虚线能够处在实线上方或者下方，一般和图样的标题栏相平行，不过在特殊情形下能与之垂直。要是焊缝处于接头的箭头那一侧，基本符号要标注在基准线的实线那边；要是焊缝在非箭头侧，那就标注在虚线侧。对于双面对称焊缝，基准线能够省略虚线。

讲位置时，箭头线跟焊缝相比没啥特别要求，不过标注单边形焊缝时，要指向有坡口那侧的工件。另外，基本符号、补充符号与基准线相交或者相切时，和基准线重合的线段用粗实线来表示。所有焊缝的基本符号、辅助符号以及补充符号（除了尾部符号）都是粗实线，尺寸数字原则上同样是粗实线，尾部符号是细实线，它主用于标注焊接工艺和方法。

熔透角焊缝的符号，要依照图1-38所呈现的方式来予以标注，具体而言，熔透角焊缝的符号是一个被涂黑的圆圈，这个圆圈需画在引出线的转折之处。

针对那些长度比较长的角焊缝，像是焊接实腹钢梁的翼缘处的焊缝情形，能够不借助引出线来做标注，而是直接于角焊缝的旁边位置标注焊缝的尺寸数值K。

倘若在连接长度范围之内，仅仅是局部的区段存在着焊缝，那么就应当依照图1 – 40所展示的方式予以标注。处于这种情形之下，K代表着角焊缝的焊脚尺寸。

碰到焊缝分布不规则这种情形，标注焊缝符号之际，要在焊缝处加中实线用以表明可见焊缝，此外，或者加栅线用以表明不可见焊缝。

如果存在两个焊件，它们呈现相互焊接的状态，与此同时，这种焊接属于单面焊带双边不对称坡口焊缝的情况，此时此刻，引出线的箭头应当指向具有较大坡口的那个焊件。

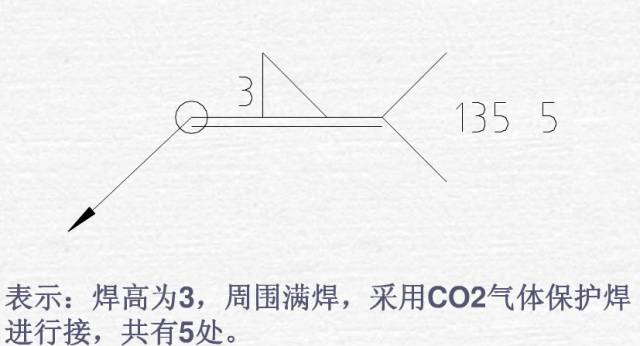

用圆圈表示的围焊缝符号，是环绕工作件周围的，这个圆圈要画在引出线的转折处，还要标注其焊角尺寸K。

要是存在三个或者三个以上的焊件彼此进行焊接的时候，那其焊缝是不可以单纯地当作双面焊缝来进行标注的情形。与之相反的是，焊缝符号和尺寸应当分别去进行标注。

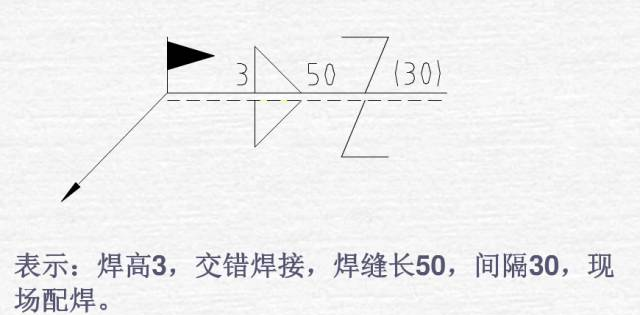

进行焊接的焊件是处在施工现场的情境下，其焊缝需要专门特别去作出标明“现场焊缝”这样的符号，这个符号呈现为涂黑的三角形旗号模样，它应该绘制在引出线出现转折的那个地方。

就相互焊接的两个焊件而言，存在一种情况，是仅有一个焊件带有坡口，像单面V形坡口这种，此时，引出线的箭头应当指向那个带有坡口的焊件。

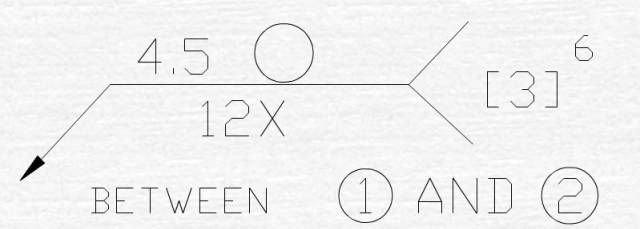

欧美焊接符号示例

欧美焊接符号示例

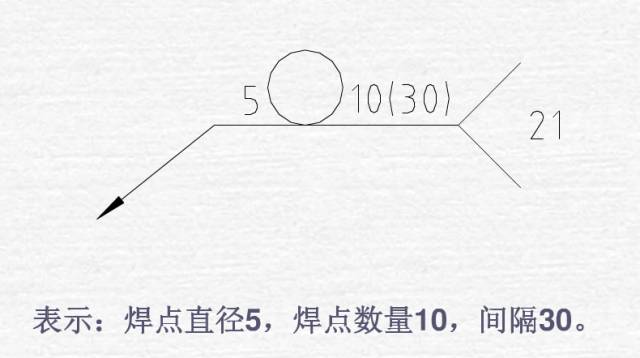

5——代表焊点的直径大小

【3】——根据图示，此符号表示相应的项目为CC类或SC类

6——-标识此处为第六个CC项或SC项

——指明号件与号件之间的焊点位置

12X——表明在两点之间，共有12个焊点。

接下来，我们再来看看日本焊接符号的示例：

A——根据图示，此符号用于标识关键或重要的特性。
