简单的钣金件展开.ppt

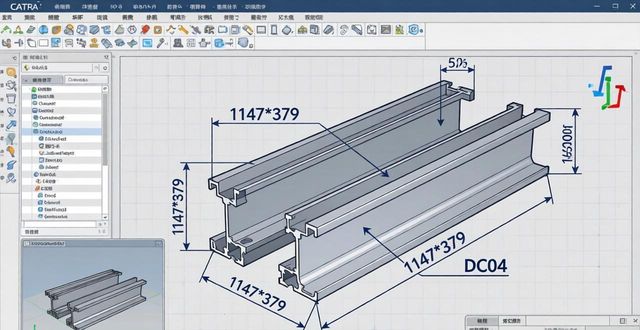

去分析钣金件展开的情况，有这样一个例子：CATIA 中的展开尺寸是，* 1147 * 379 ，材料是 DC04。针对公司客户所发图纸的实际情形，一般客户发的图纸，简单形面能够用 CATIA 展开，然而 CATIA 展开尺寸的误差稍微大些，这是由于软件自身的一些参数，像折弯因素等，没有齐全的材料库，所以参数设置是默认的，此内容仅供参考。对钣金件展开进行分析，DF展开尺寸为，*388*1156，DF展开有要注意的地方，即需在3D里面将冲压方向调整至Z向，产品大网格要按照实际情况相应放大，产品小网格要依照实际情况相应改小，并且在排样的时候，要选取坯料轮廓线才能够进行排样。对于略小且有搭边值的钣金件展开进行分析，涉及DF展开步骤，需按照箭头往下一步操作，操作时点击材料，选择材质并按要求选定料厚，导入IGS文件，这是导入文件最初要做的三个步骤。若只进行展开，不做排样，第二步则无需材质，因为材质涉及到后面冲裁力的计算。针对钣金件展开分析要设定网格划分最大尺寸，该尺寸会根据产品大小而变化，比如在此次分析中，因产品较大，故网格划分最大尺寸为100。钣金件展开分析会得到坯料轮廓，在得到坯料轮廓后需定义坯料轮廓线，要点击附图中绿色的坯料轮廓线。钣金件展开分析还需选择排样方式，设定搭边值，当设定好排样方式及搭边值后，点击应用就可以得到材料排样。对钣金件展开进行分析，AF展开的尺寸是，388乘以1154，材料为DC04，AF展开时要注意，在3D里面将调整至冲压力的方向调整为Z向，排样的时候要记得进行约束。钣金件展开分析要选择新建文件，文件名为英文，钣金件展开分析要选择IGS文件存放的位置。
