这个钣金件存在着诸多绘制方式，鉴于要多阐释几个命令，借着以下步骤展开讲解。

1.【新建】文件，进入零件建模环境：

调出【钣金选项卡】：鼠标在选项卡上右击，选择钣金选项卡。

1. 进行【基体法兰】的创建操作，2. 于【钣金选项卡】的范畴之内，3. 挑选【基体法兰/薄片】这一选项。

给予提示，以便能够选出一个基准面用于绘制特征，从中选择【前视基准面】，以此进入【草绘】界面，进而绘制出如同图示的草图：

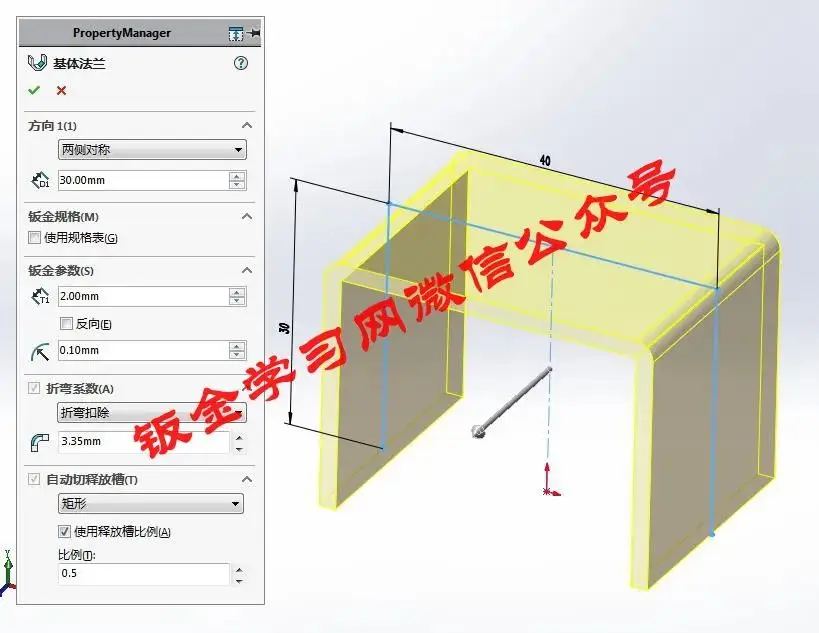

在退出草图之后，系统会依照截面轮廓自动开展创建【基体法兰】的操作，其中关于该项的参数能够按照需求来展开选择。

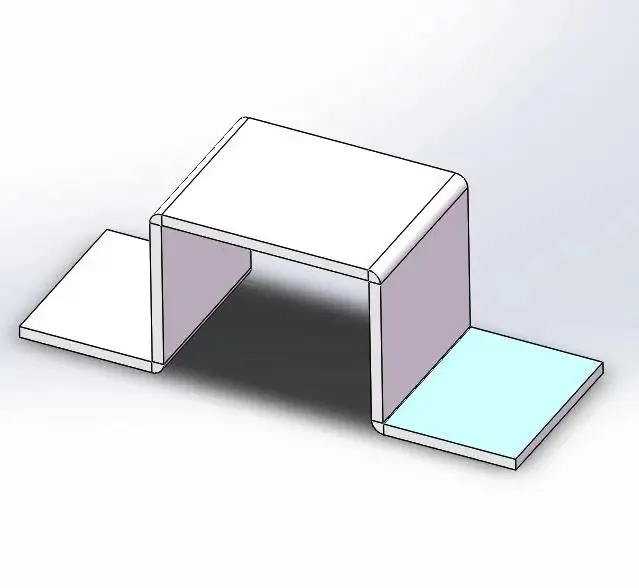

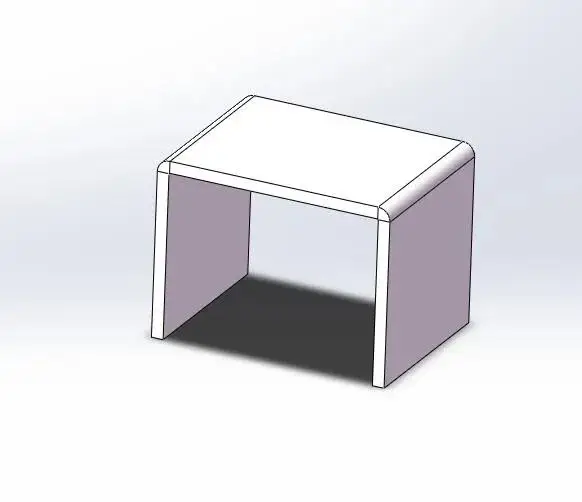

完成钣金壁的创建如图：

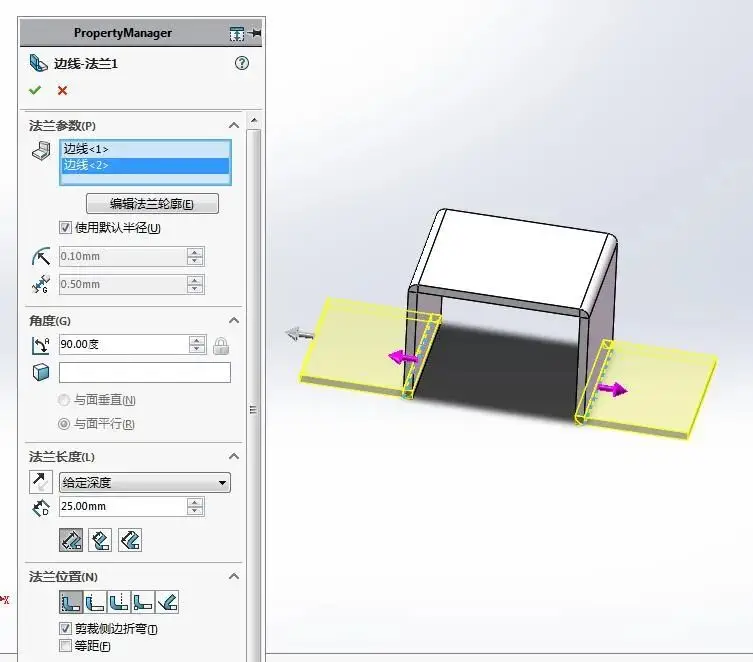

3.进行其他法兰的创建：在此处呢将【边线法兰】当作实例，于【钣金选项卡】当中去选择【边线法兰】，借助该图示来选择所需要的各项不同参数，最终轻点【√】。

4.给实体添加特征：挑选【钣金选项卡】当中的【拉伸切除】命令，依照系统给出的提示，去选图示那样的基准面来做拉伸切除。

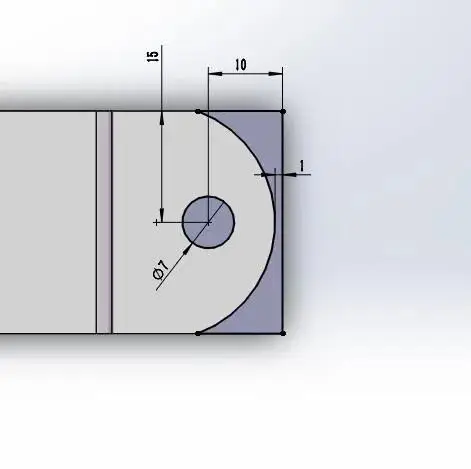

选择基准面后进入【草图】界面，绘制如图所示草图：

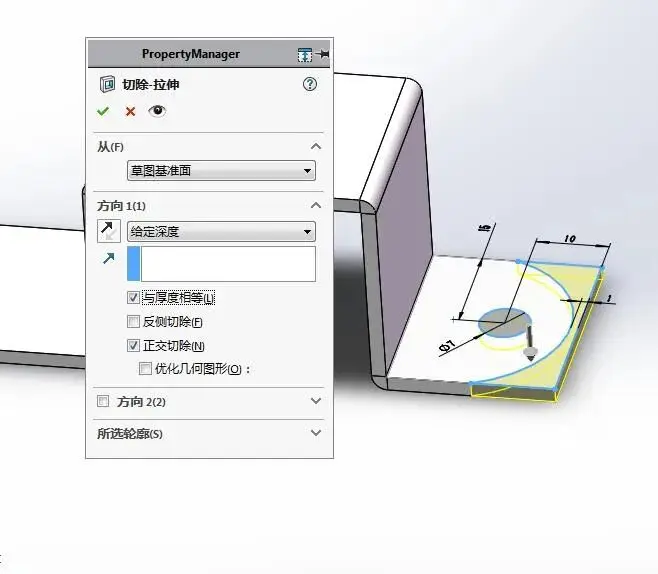

退出那个名为【草图】的模式之后，会自动地进入到【拉伸切除】的界面当中，然后去单击一下【√】这个符号，以此来达成切除的操作。

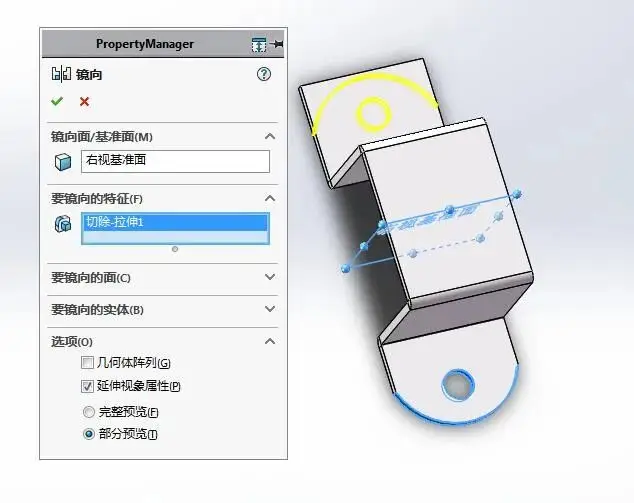

选取当中属于【特征】范畴之内的【镜像】，就如同看到的图示那般去挑选参数，而后单击【√】结束操作，完成整个流程。

到此整个实体模型已创建完成，将其保存。

5.创建钣金工程图：

点按【新建】/【从零件/装配体生成工程图】，挑选适宜的模板。

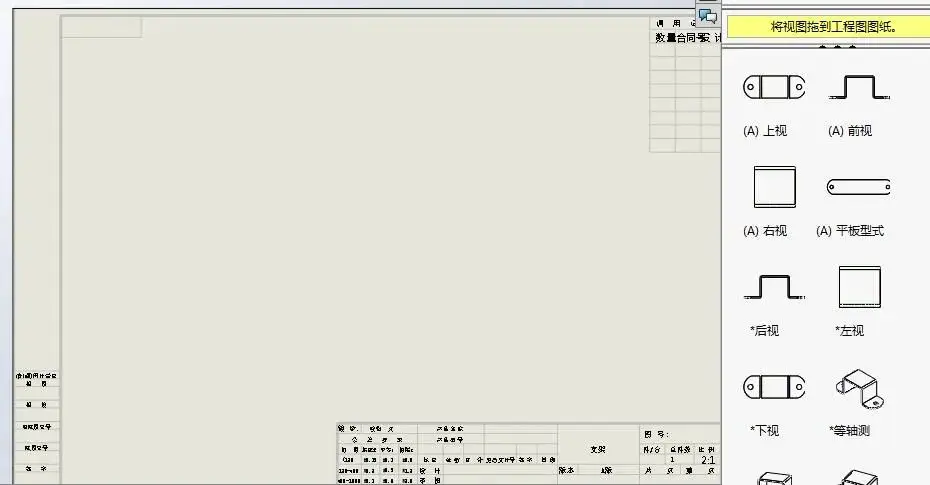

选择合适的视图，将其拖动到工程图纸中：

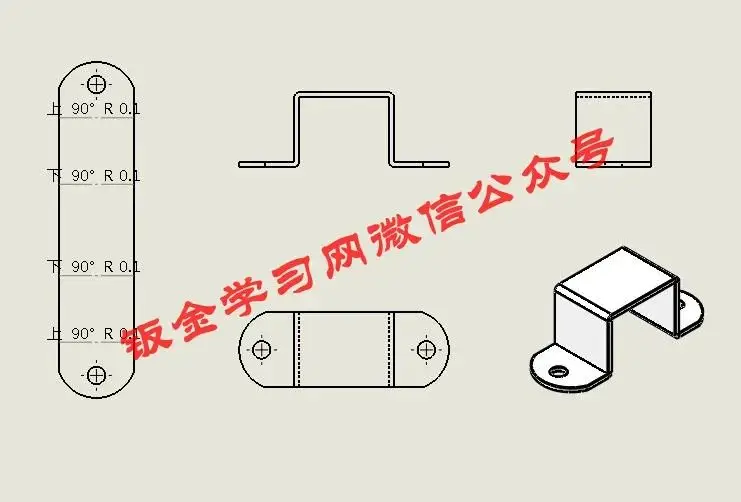

完成后如图：

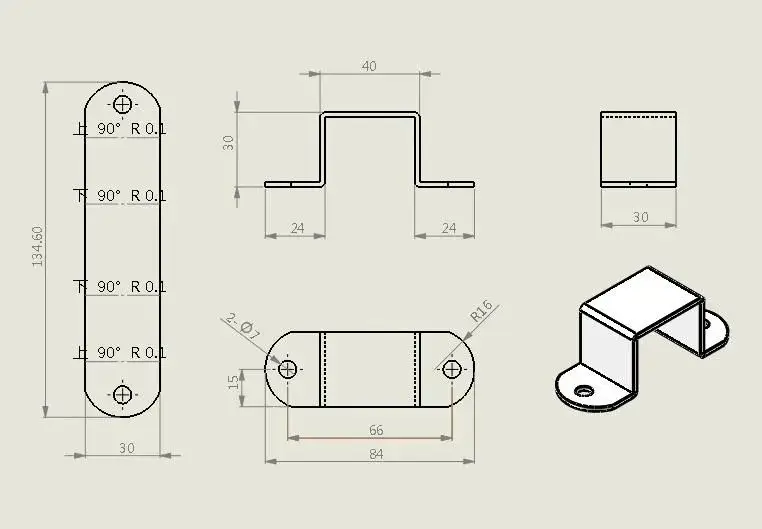

标注完成后最终钣金工程图如图所示：

绘制好工程图出CAD展开

右击平板型式，选择输出到DXF/DWG

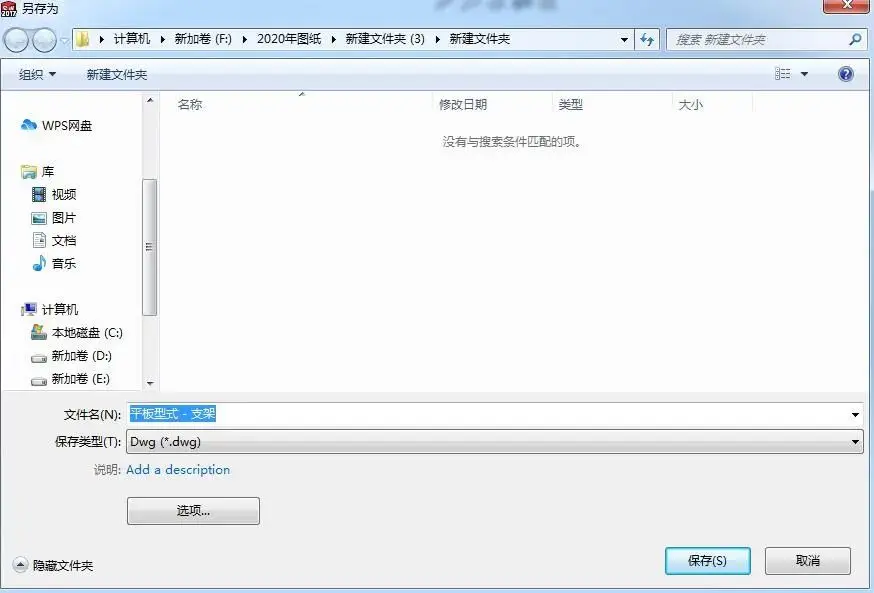

点击保存

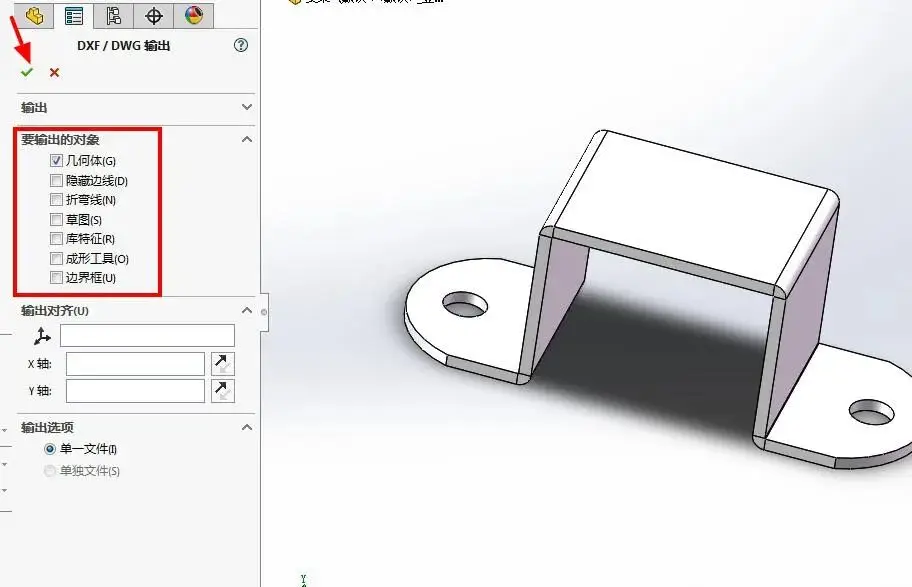

红色框内可以根据需要选择，点击确定

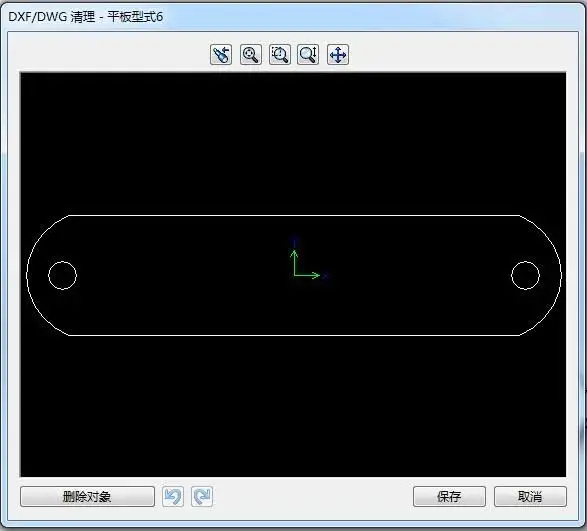

生成CAD展开
