3.1.2 焊缝符号及标注

3.1.2 焊缝符号及标注

当在技术图样或者文件之上需要对焊缝或者接头予以表示之际，就得采用焊缝符号来进行表示。焊缝符号应当清晰地表述出所要说明的那些信息，而不让图样增添更多的注解之处。GB/T 324—2008《焊缝符号表示法》针对焊缝的表示作出了相应规定。焊缝符号涵盖基本符号、指引线、补充符号、尺寸符号以及数据等方面。一般情况下在图样上进行焊缝标注时会仅仅采用基本符号以及指引线，其余内容能够在相关文件里予以明确标明。焊缝横截面的基本形式或者特征，是由焊缝基本符号来做出表示的，常见焊缝的基本表示符号，被列于表3-2之中。

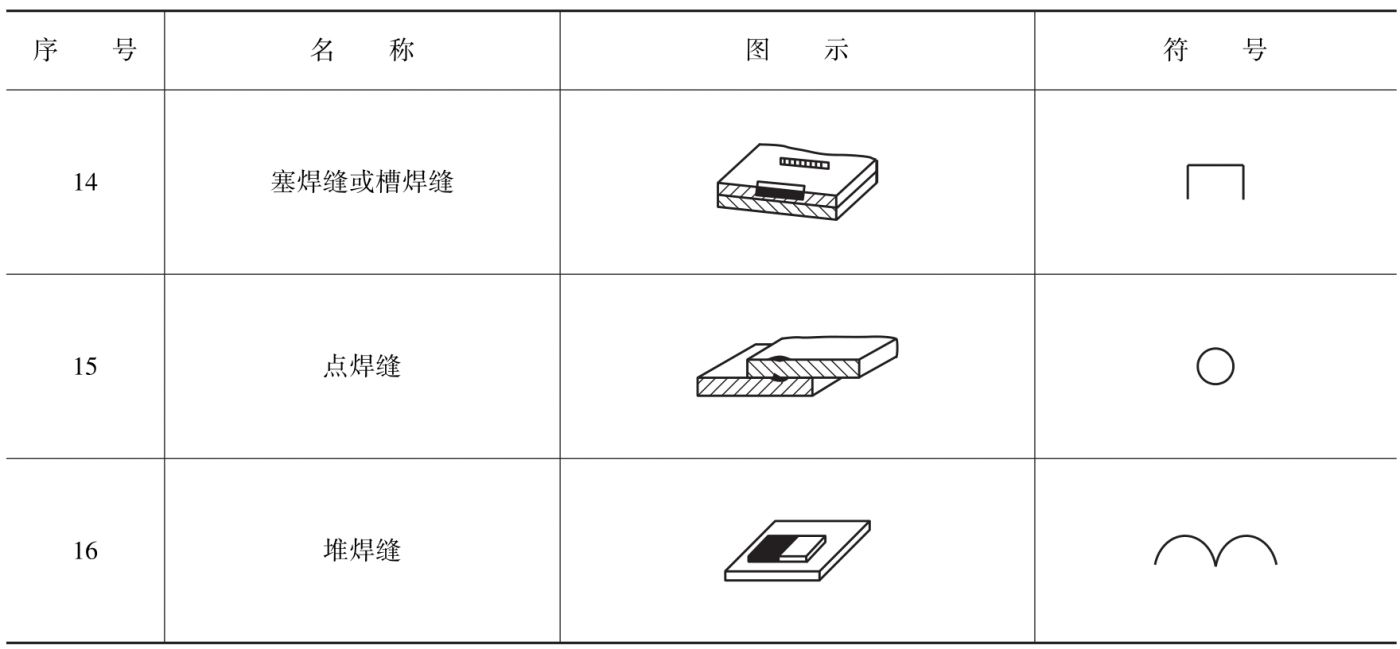

表3-2 常见焊缝的基本表示符号

（续）

（续）

用于说明有关焊缝或接头某些特征（像表面形状、衬垫、焊缝分布以及施焊地点等，这些特征）的焊缝补充符号，见表 3-3。

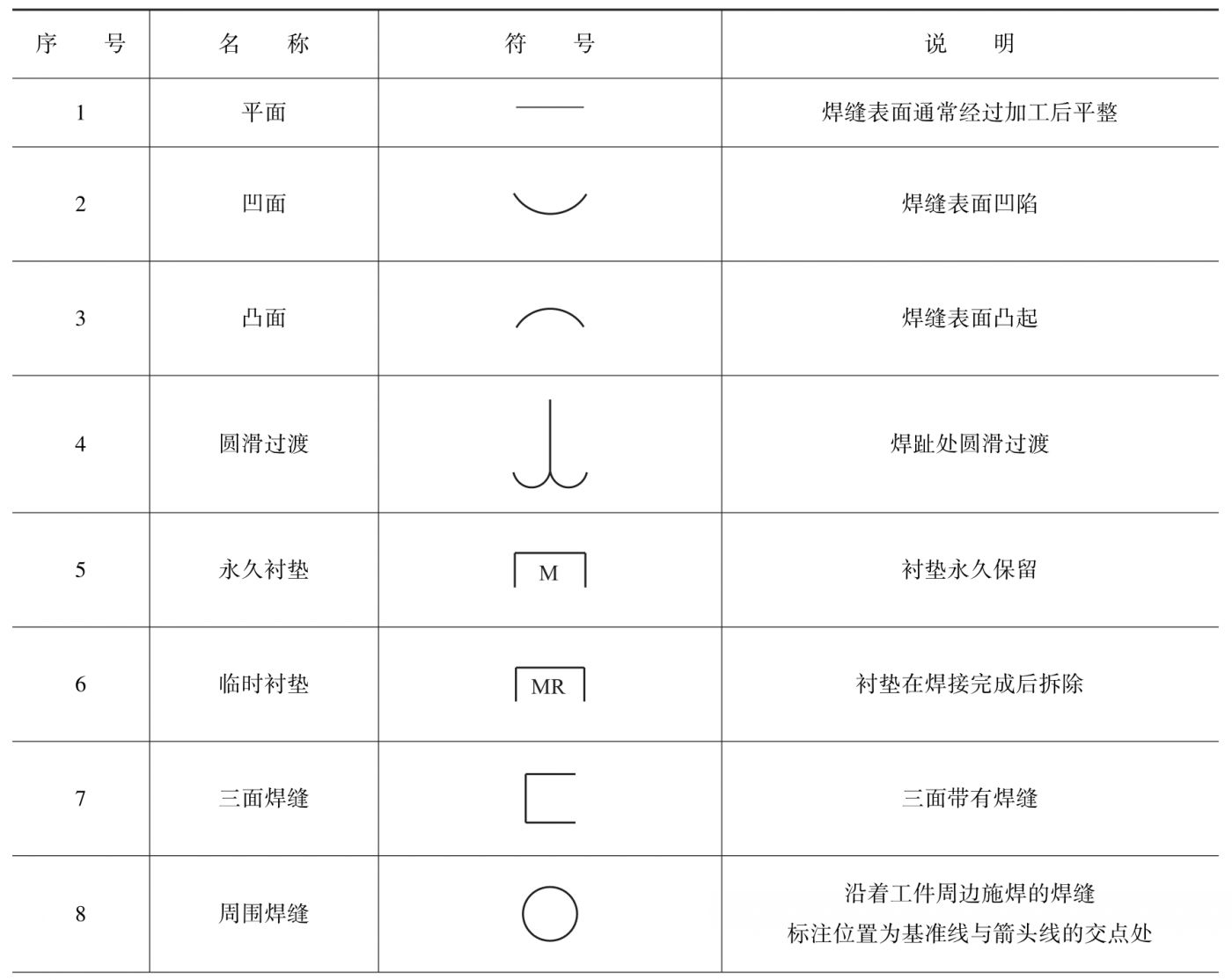

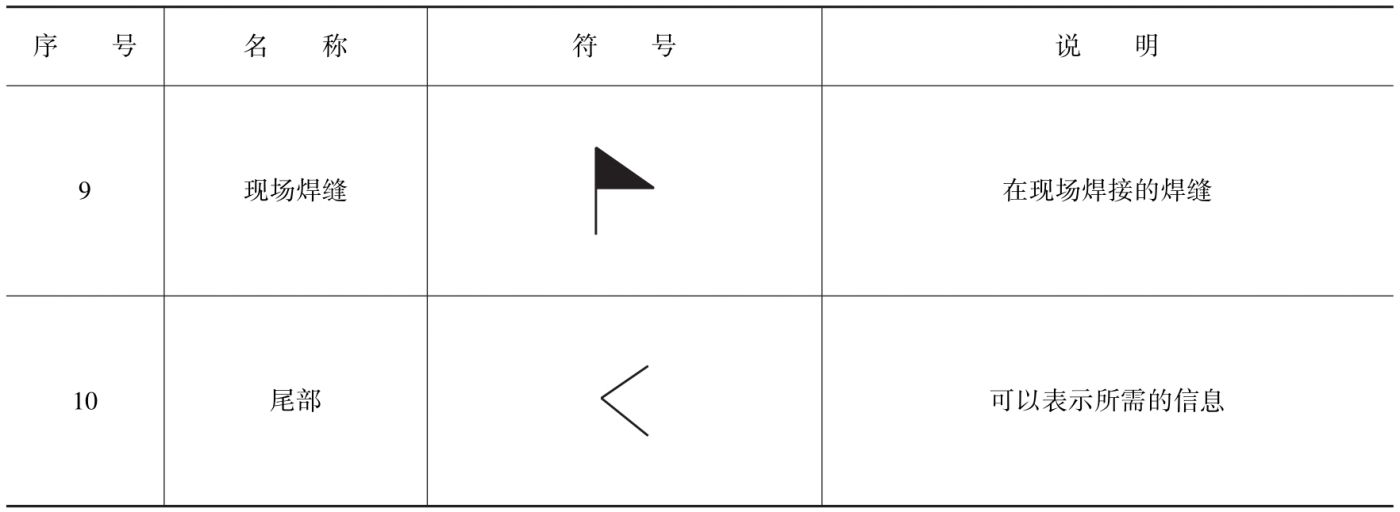

表3-3 焊缝补充符号

（续）

焊缝符号的使用，应当符合下面这些规定：基本符号、指引线，是焊缝符号的基本要素，焊缝的准确位置，一般是由基本符号与指引线之间的相对位置来决定的。

（1）指引线

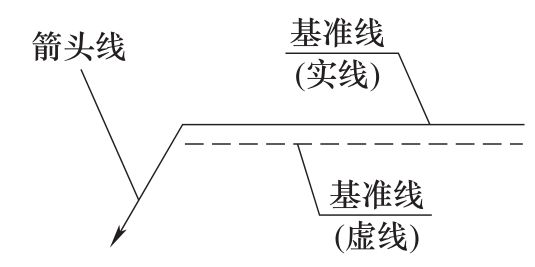

指引线由箭头线和基准线（实线和虚线）组成，如图3-5所示。

图3-5 指引线

（2）基准线

通常情况下，基准线一般是要跟图样的底边保持平行的，不过在有必要的时候、也能够和底边呈垂直的状态。实线跟虚线所处之处其位置是可以按照实际所需进行相互交换的。

（3）基本符号与基准线的相对位置

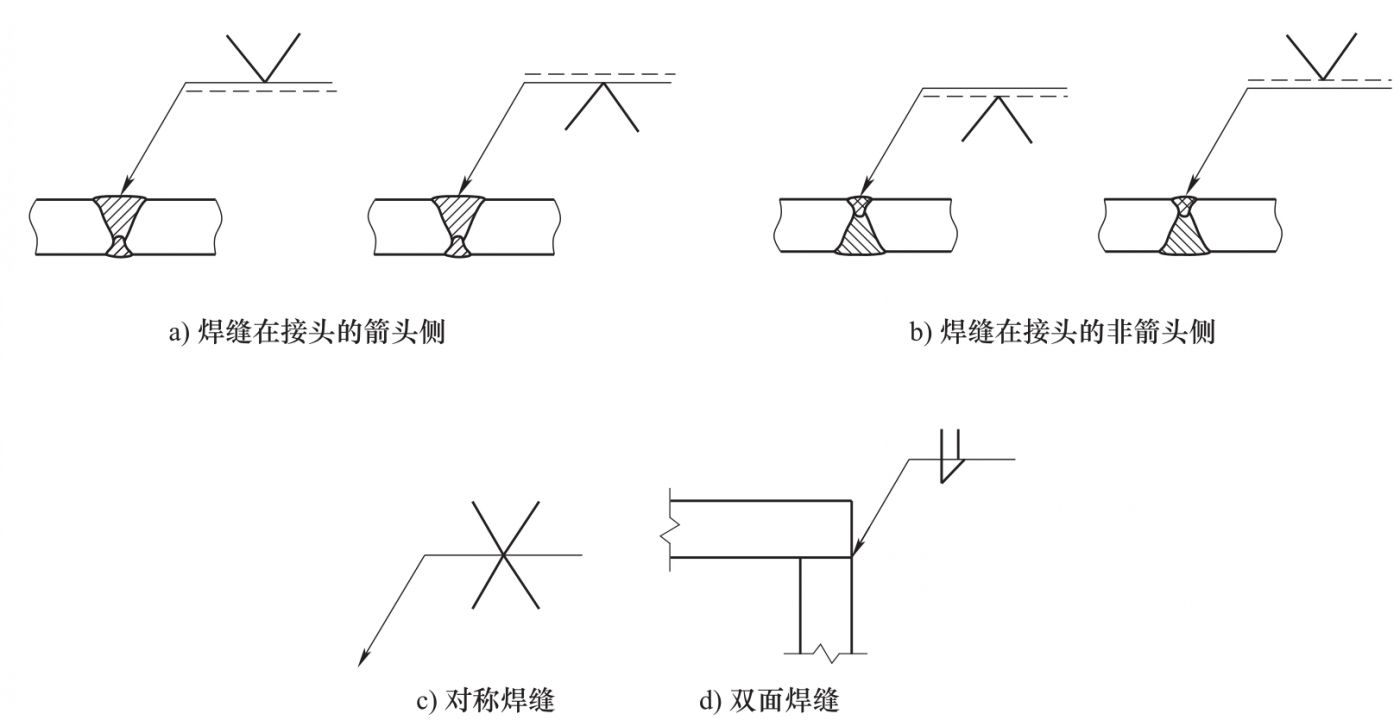

明确的相对位置关系应当存在于，基本符号跟基准线之间，就如同图3 – 6所展示的那样。

图3-6 基本符号与基准线的相对位置

1）基本符号在实线侧时，表示焊缝在箭头侧（见图3-6a）。

2）当基本符号处于虚线一侧的时候，这意味着焊缝是在非箭头那一侧，（具体情况可参考图3-6b）。

3）对称焊缝允许省略虚线（见图3-6c）。

在能够明确焊缝分布处于何种位置的情形之下，双面焊缝也是可以省略掉虚线的，（具体可参照图3-6d）。

（4）焊缝符号标注规定

焊缝尺寸标注方法如图3-7所示。

图3-7 焊缝尺寸标注方法

留意，p是钝边，H是坡口深度，K是焊脚尺寸，h是焊缝余高，S是焊缝的有效厚度，R是根部半径，c是焊缝宽度，d是点焊熔核直径，α是坡口角，β是坡口面角度，b是根部间隙，n是焊缝段数或者点焊焊点数，l是断续焊或者缝焊的焊缝长度，e是焊缝间距，N是相同焊缝的数量。

1）横向尺寸标注在基本符号的左侧。

2）纵向尺寸标注在基本符号的右侧。

（3）坡口角度是要标注的，坡口面角度也是要标注的，根部间隙同样是要标注的。它们标注的位置在基本符号的上侧或者下侧。

4）相同焊缝数量标注在尾部。

5）尺寸较多，不易分辨时，此时，可在尺寸数据之前，标注相应的尺寸符号。

焊缝位置的尺寸，若不在焊缝符号里进行标注，那么应把它标注在图样之上。

7）基础符号的右边要是没有任何尺寸标记，并且没有别的说明的情况下，意味着焊缝在工件全部的长度向着属于是连续不间断的。

在基本符号的左侧，要是没有任何尺寸标注之情况，并且不存在其他说明的时候，这意味着对接焊缝应当完全焊透。

9）塞焊缝、槽焊缝带有斜边时，应标注其底部尺寸。

（5）常用焊缝符号表示方法

要表示焊缝剖面的基本形式得用焊缝符号，常用焊缝符号的表示方法得符合表3-4相关规定。焊缝标注要以原设计施工图作为标准，在深化设计图里应该标注出所有的焊缝。必要的时候可以配上焊缝通图作为补充。

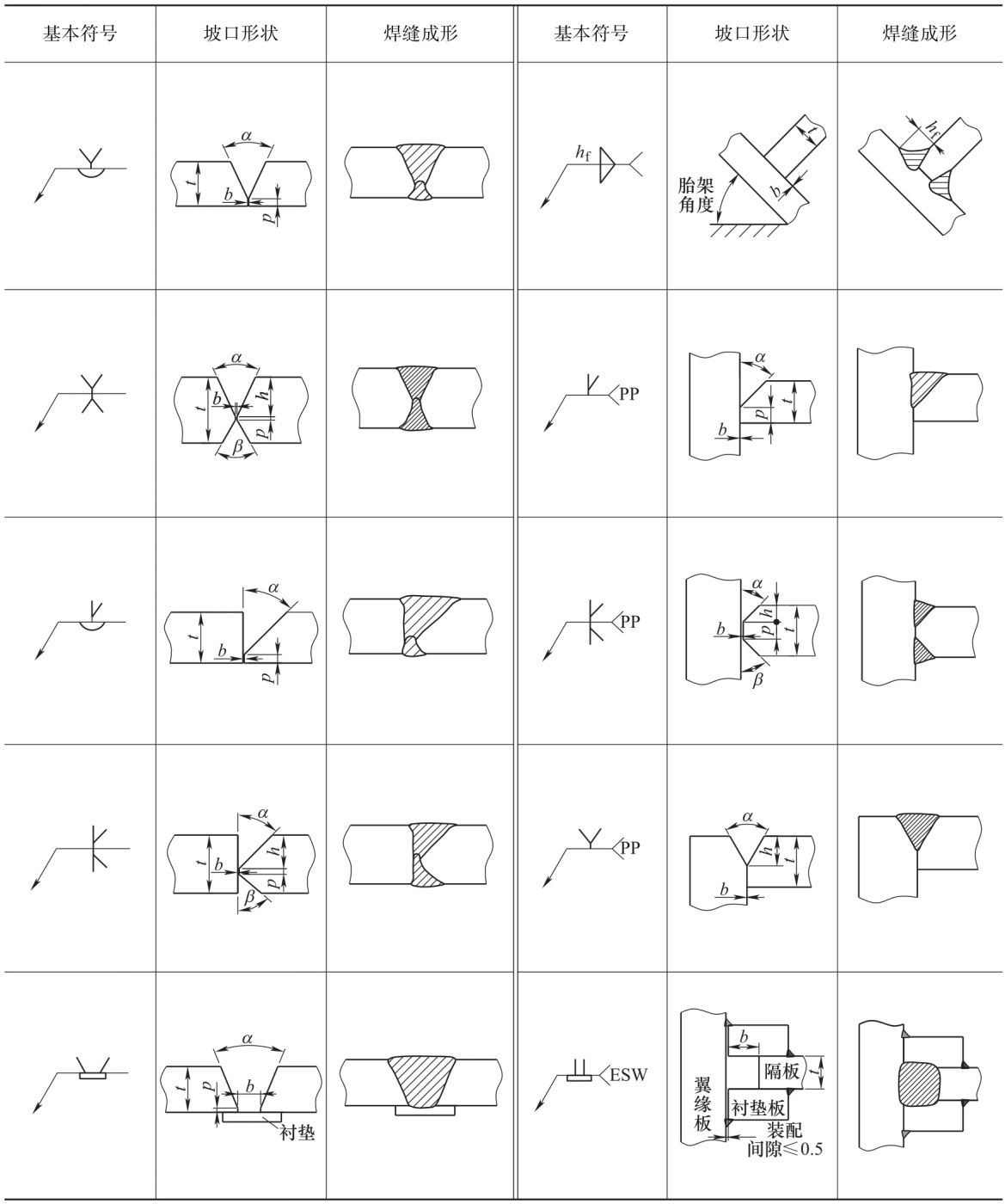

表3-4 常用焊缝符号表示方法

（续）

注：PP表示部分熔透焊缝，ESW表示电渣焊。
