模拟涵盖两种样式的边缘焊缝，其一是角焊缝，其二是坡口焊缝，能够以单面或者双面展开焊接的模拟。角焊缝属于一种三角形焊接工艺，用以在呈直角状态下连接两个金属部件，与之相较，坡口焊缝是于提前制作好的开口或者坡口中予以施行的。边缘焊接所产生的结果，是针对处在终止零件边缘相交位置的全部网格节点进行计算获取的。这些结果是依据每个节点所引入的局部坐标系构建而成的，就如同图示那般。
有一组图，它展示了焊缝尺寸的表示情况。其中，针对角焊缝而言，焊缝尺寸指的是根部跟其趾部之间的测量数值，并且焊喉是焊缝根部与焊接面之间的最小距离。另外，对于坡口焊缝来讲，焊缝尺寸是焊缝所覆盖的宽度，而焊喉是焊缝填充的坡口那部分的深度。
帮助中演示的焊缝尺寸
与两个金属部件连接不可或缺、需确定其尺寸的边缘焊接连接器，有一款软件，它会对焊缝上每个网格节点位置，去计算出恰当的焊缝尺寸，并且，您能够挑选美国焊接标准或者欧洲焊接标准，以此来开展焊接计算。
注： Edge Weld 连接器在 和 中可用 。
估计焊缝尺寸的示例
给我们来检查一下有着四个边界焊缝的悬臂梁。需要留意的是，对于梁进行建模时会用到曲面体从而涵盖边缘焊缝。要想正常开展工作，边缘焊缝的两边必定至少有一边得是曲面体。

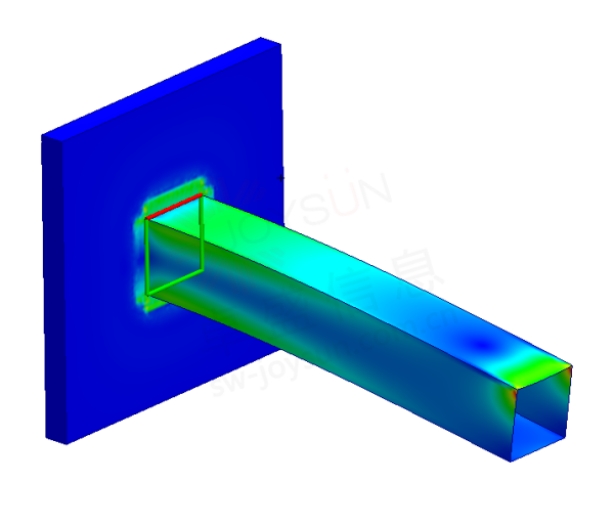

固定端有 4 个角焊缝的悬臂模型
当完成焊接模拟以后，需要去确定焊缝的尺寸，您能够以右键单击“结果”文件夹，然后从中选择“定义焊缝检查图”。

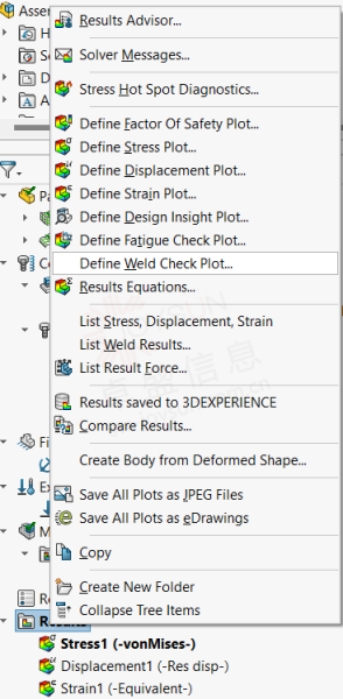

若是要对焊缝尺寸估计展开检查，那么请用右键点击“结果”文件夹，随后选择“定义焊缝检查图解…”。

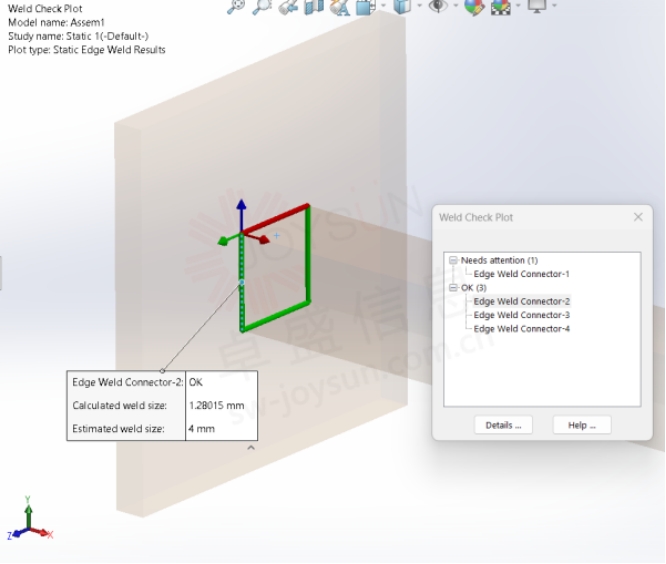

模型中需要注意的边焊缝

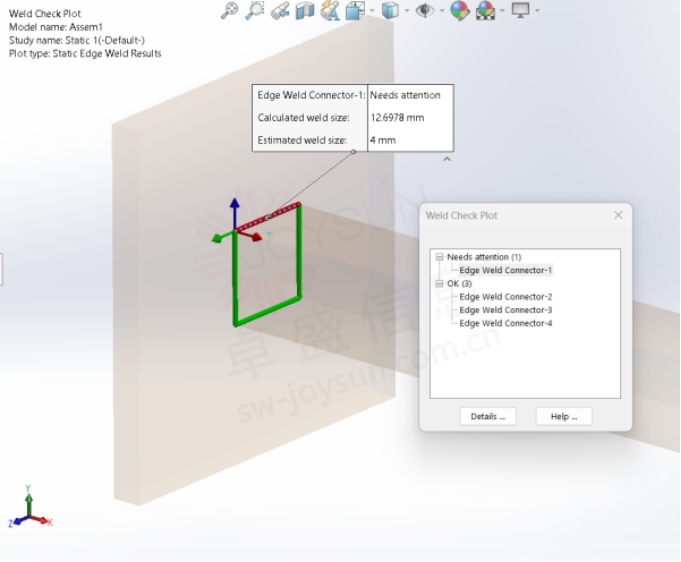

您能够借助单击小窗口之上的“详细信息”按钮，以此来访问关乎各个边缘焊缝的更多详细信息。
边缘焊缝的细节

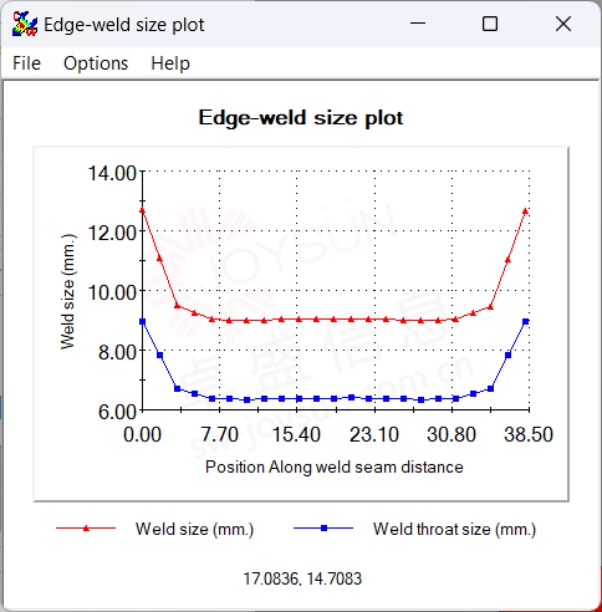

焊缝尺寸（毫米）跟沿焊缝距离的位置关系，我们能够去绘制，为进一步对焊缝于现实生活里的表现有所了解，请看下面这张图。
边缘焊缝尺寸图与焊缝尺寸
有一款具备强大功能的工具，您能够借助它去开展模拟焊接，还能对您的设计进行迭代操作，进而收获尽可能最为理想的结果。
