SW钣金拆图料斗展开下料教程

sw钣金拆图拆分料斗展开下料。

这期视频要进行一个料斗的展开下料，料斗拆图有个注意点是斜面，斜面拆分时、转钣金时容易出现干涉，拆时还拆得不清楚。今天在此用一个分割线命令来对其拆图，最后借助软件实现下料图与折弯图的出图。

先是要去做分割线，留意到上面那个位置存在一道折弯边向下延伸，与此同时下面这儿有个料口，此位置同样有一道折弯，因而需先针对这两个边来做分割线处理。

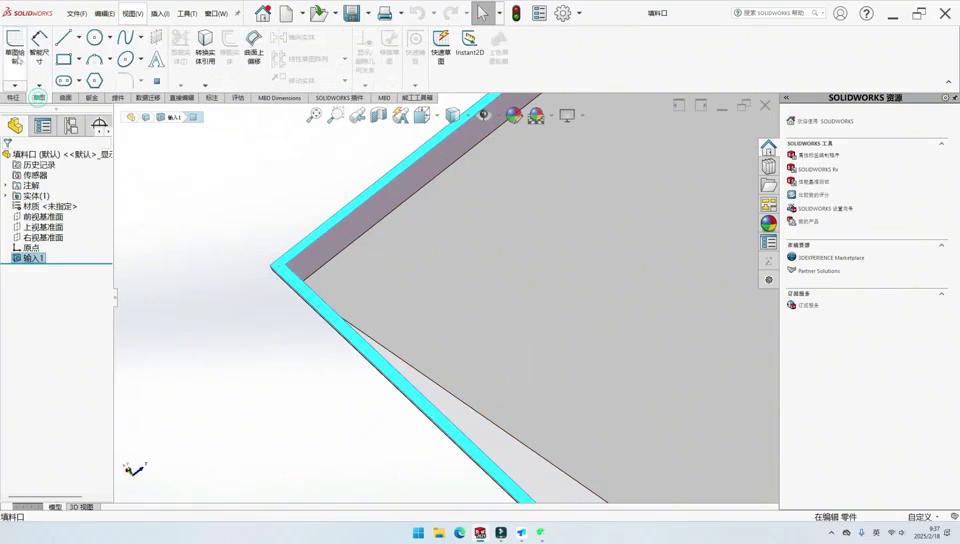

起初，于桃心表皮草所在之处，以正视之态对待语，将那隐藏之线予以显示，此隐藏线呈现出可见之状。

下面来经由当下的隐藏线对其进行一个拆图操作，自这个点起始，牵拉一条竖直线，牵拉一条水平线，牵拉一条倾斜为四十五度的线，继而又牵拉一条水平线。凭借当下这几条线对上面的那个面予以拆封。

首先，使用的是分割线面料，然后，画出一条中心线来进行镜像操作，接着，采用镜像实体去框选镜像轴，之后，再次进行镜像，这次是底部框选镜像中心，最后，点击对勾。

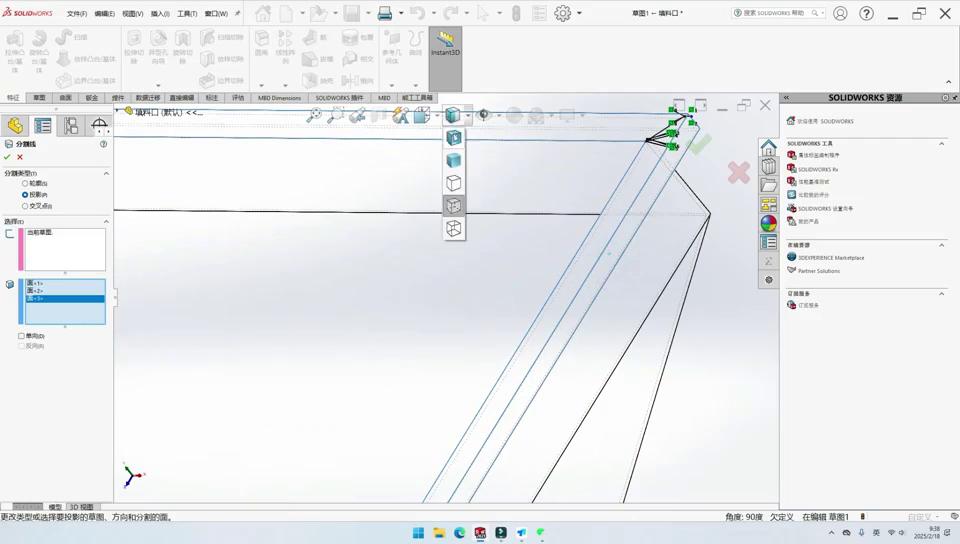

特征曲线当中找分割线来分割，究竟是哪一个面呢？去进行分割的是两个面，需要留意的是，其中一个是位于边上的那个斜面，另一个是处于上面的那个平面，这边呈现出相同的问题，这里同样是这般情况，这个面难道不也是必须要选好吗？

问，将这些面分割出来，其原因究竟何在呢？答，在于转钣金时，若此处存在分割线用以作为边界调节之处的情况下，当抓摆件时直接便会怎样呢？软件会默认以该分割线作为边界去完成转送这一动作，在此种时候，便不容易出现干涉现象了。

·这属于第一个问题。关于第二个问题，在阅览了底面之后，底面的此处同样是这般情况，同样是需要去制作分割线的，然而在进行分割线制作的过程中要留意，这个角上均设有孔，所以在开展分割线制作工作的时候，是不能够对这个孔产生影响的，像这样朝着四十五度方向进行分割是错误的。

先是这样，再去拉条数字线上去，这里的情况也是如此这般，下面不再做镜像处理，而是直接画数字线下来。

制作这四条线，其目的与上面的情况相同，同样也要在曲线之中做出用于分割面的分割线，随后点击那个对勾。

·于这个时刻，当处于转弯转把线的时候能够去怎样呢？软件在默认以转换钣金之际，是以分割线当作分界线，进而将其划分成四块板。

接下来，还有第三个要点，那便是斜面，在进行钣金转动操作时，针对斜面而言，有哪些需要留意的事项？举例来说，要是依据百姓所说的往外转这种方式，是否可行？当往外转时，会出现怎样的一个问题？那就是，若是采取往外转的操作，我们能够观察到，系统默认是以外面的这条边线作为固定面，接着往里面夹取板厚。

要是处于这种情形，于转动相令板之际，将相令板一同转动妥当，转动之时此处便会存有干涉，而焊接之时届时此处就会出现问题。

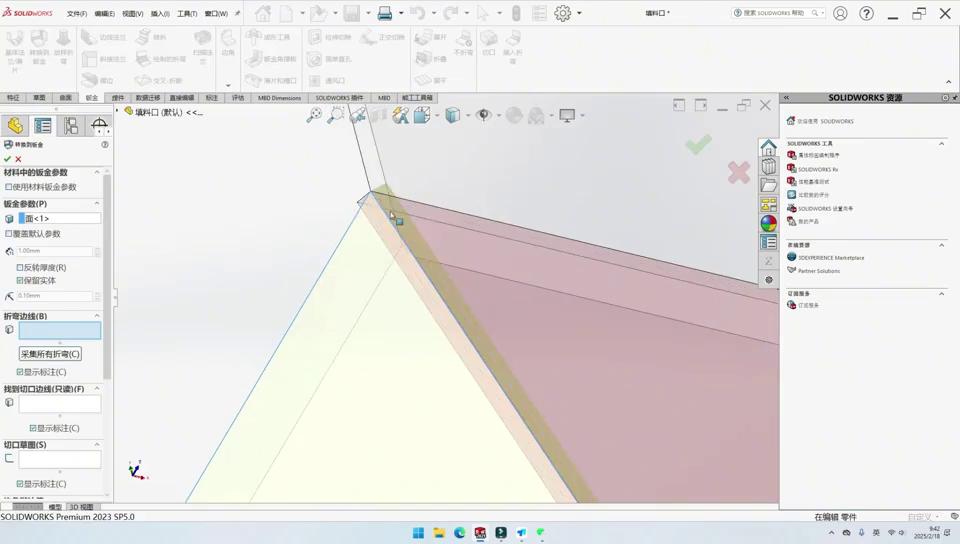

所以，当碰到这种斜面时，大家在转板间时，要怎样往里面去选呢？往里面选的话，是不是会有干涉呢？可以看一下，以里面作为固定面，将其选作固定面，然后往上面加满之后，这个时候就能很好地去避免这个地方出现干涉。

转板筋以前，先去量一下板后，它是那种2.75毫米的板，再转换到板筋这儿，覆盖着输入2.75。

固定面的情况如何呢，刚才讲了要向着里面去挑选，朝着里面挑选，在这儿挑选折弯边，旋转完毕之后发生变化，接着往下到下面这个地方旋转完毕也有变化，在此那儿依旧运用倒折弯处理，到达这儿就宣告结束了，点击对勾。

要是往里面去选择，在这里则不会存在干涉，并非是以外面的边线朝着里面的夹板厚度，而是以里面的边线朝着外面的夹板厚度，在这个时候，这里就会默认流出一道呈汗状的缝隙出来。

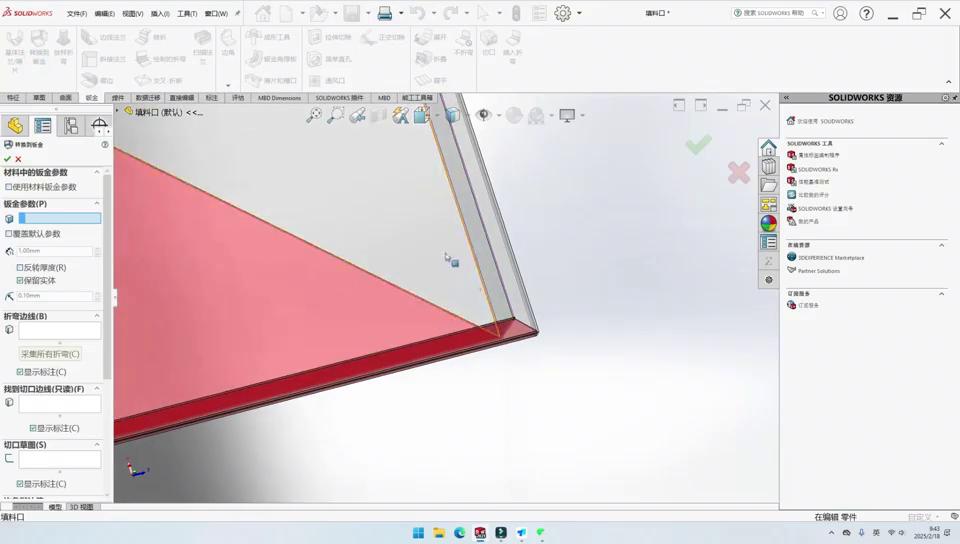

先将保留视力勾选上，把对勾点选，接着把下面的这块板再次转动一回，使之转到钣金状态，同样是朝着里面去选择固定面，完成折边操作，完成折边操作，完成折边操作，就在此处。

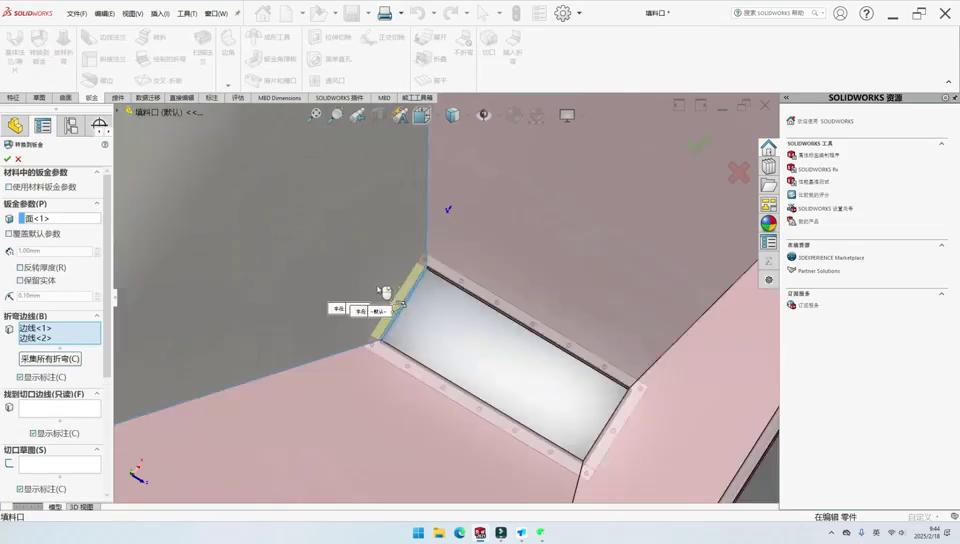

先将保留的cd予以取消，接着查看一下方才提及的那两个斜面，就是此处，此处是直接把汉风流放出来的，然后持续转动，鉴于有四块板与否？故而将保留cd勾选上，之后再持续转动，进行转化钣金。

四块板转动完毕之后，便针对它开展批量而出的下料图以及折弯图展示，点击对勾，最后一块板无需勾选保留实体，直接进行选择即可，随后点击对勾。

这样进行到这个程度，便得到了四块板，制作了四块板筋，四块板经历了四次板筋转动，与之对应的是板筋的四个下角图，此时能够去挑选一块板瞧瞧是否可以展开，都是能够展开的，是不是这样呢？

接下来借助插件来生成当前这四块板的完整图形，点选多去实体共同图形，点击多实体进行出图，让软件协助我们直接获取到四块板的折弯图形，这其中两块属于一块板，因而总共仅仅是两张图。
