焊接接头类型与坡口形式详解

011.焊接接头的种类

焊件的厚度，在焊接过程里，会对所采用的接头型式以及坡口形式产生影响，其结构，同样会有这样的影响，使用条件，亦是如此。常见的焊接接头型式，有对接接头，还有T形接头，角接接头，以及搭接接头等。

1.1 对接接头

有一种接头型式叫对接接头，它是应用范围极为广泛的，其具备这样的特点，即两件焊件表面所构成的夹角，是大于或者等于一百三十五度，然后小于或者等于一百八十度的。在焊接的这种过程当中，要是钢板的厚度超过了六毫米，那就需要去开设坡口，以此来确保焊接方面的质量。对于不同厚度的板材去进行对接的时候，有时候是需要采用削薄处理，从而去调整两板之间的厚度差的。

1.2 其他接头形式

角接接头、T形接头以及搭接接头，会有着不同的特点以及各自的应用场景。角接接头，是那种两焊件端面之间夹角大于30°然而小于135°的接头形式。这种接头，其受力状况相对而言较差，所以通常仅仅适用于那些不承受重要负荷的结构之中。T形接头，是指一个工件的端面与另一个工件的表面之间构成直角或者近似直角的情形。搭接接头，是指两个工件存在部分重叠的部分所构成的接头。

022.焊缝坡口的基本形式

2.1 坡口形式

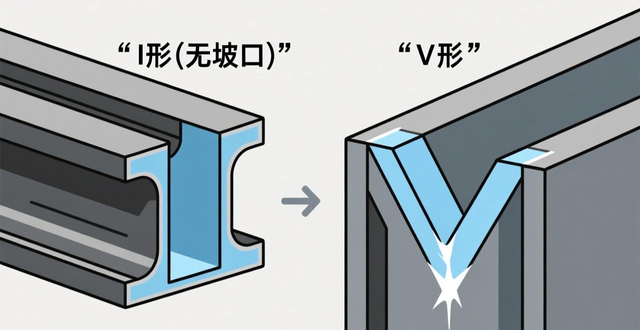

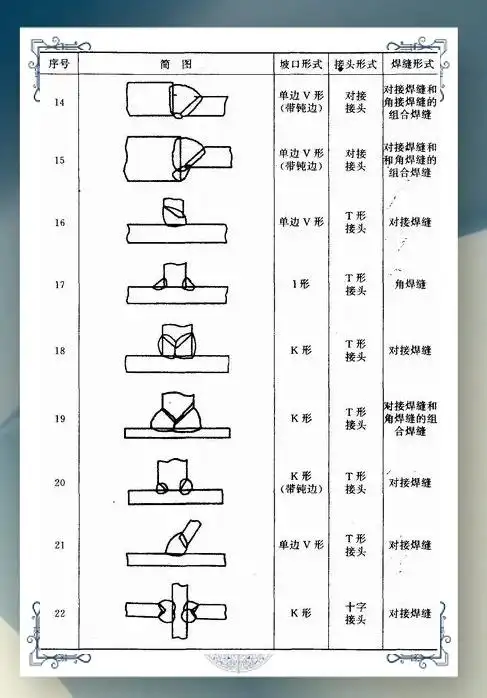

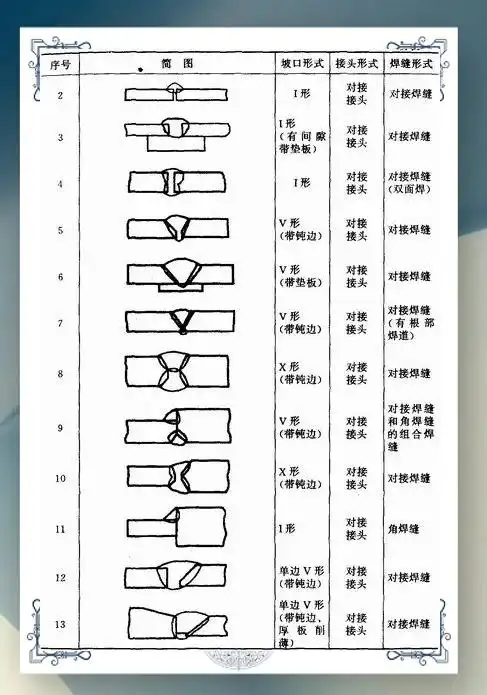

各种坡口形式，像V形、Y形、U形这类，都具备各自优点，挑选时要考量加工以及施焊的便捷程度。坡口，也就是焊件待焊的部分所形成的沟槽，它的形状丰富多样。依据不同需求，坡口能分成I形（也就是无坡口）、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形还有J形等。

2.2 坡口的几何尺寸

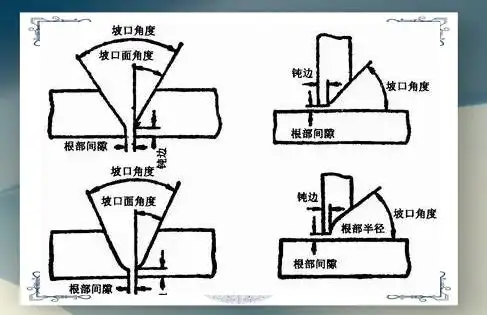

关键尺寸涵盖坡口面、，坡口角度、，根部间隙、，钝边以及根部半径，，这些尺寸若能合理设定，，便会直接对焊接的质量以及效率产生影响。为了能更好地去理解这些尺寸，，我们能够参考图1-12，，它详尽展示了坡口面、，坡口面角度、，坡口角度、，根部间隙、，钝边以及根部半径等关键尺寸。

033.焊接位置的分类

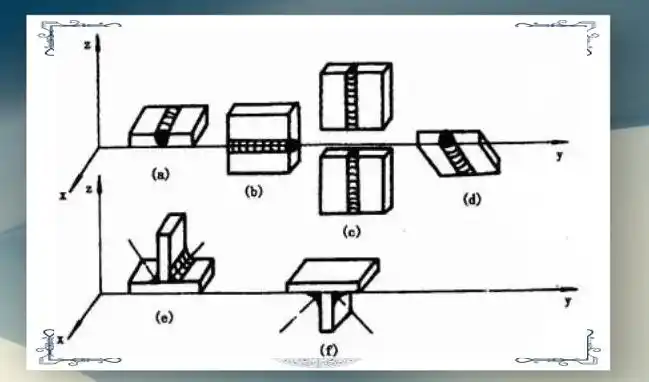

依据GB／T3375—94《焊接术语》给出的定义，焊接位置含有平焊，还有立焊，包含横焊，以及仰焊，这些位置的相关描述对施焊质量造成影响。焊接位置所指的是熔焊时焊件接缝处于的三维空间位置，这样的位置能够借助焊缝倾角和焊缝转角来予以具体描述。常见的焊接位置有平焊，有立焊，存在横焊，也有仰焊等。

044.焊缝形式及形状尺寸

4.1 焊缝形式

焊缝形式丰富多样，会靠着结合形式、空间位置以及连续性来做细致划分。依据GB／T 3375—94标准，焊缝的结合形式能够被分成对接焊缝、角焊缝、塞焊缝、槽焊缝以及端接焊缝这五种。当中，对接焊缝是于焊件坡口面间或者零件坡口面与另一零件表面间开展焊接工作的；然而角焊缝却是顺着两直交或者近直交零件的交线进行焊接操作的。

4.2 焊缝的形状尺寸

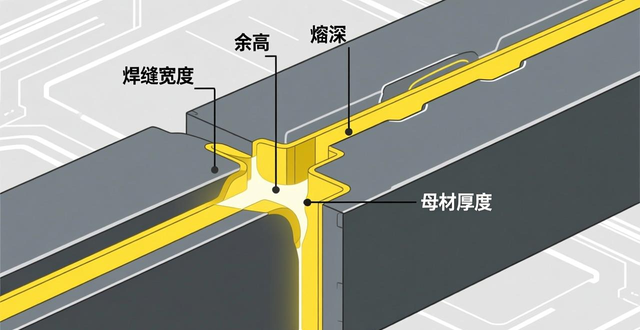

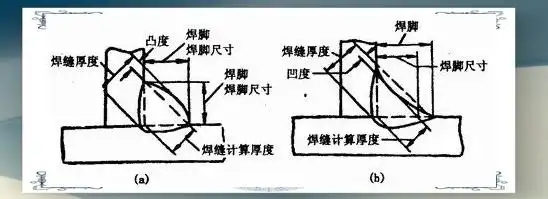

存在宽度、余高、熔深以及厚度等范畴，不同样式的焊缝几何尺寸具体且关键。焊缝的形状能够借由一系列几何尺寸予以描绘，这些尺寸因焊缝样式的不同而存有差别。其中，焊缝宽度属于一个重要的参数。它被界定为焊缝表面两个焊趾之间的距离，也就是焊缝表面与母材交接处的距离。
