今天给大家讲讲锐角与钝角展开怎么算？

前两日所讲的，关于90折弯展开的那种算法，有没有未曾看过的呢，就在今天，再给大伙温习一回了。

首先看第一个图

上图折弯外包折弯尺寸100*100 板厚2.0 材料铁板

折弯扣除每个工厂不一样,选用的下槽不同折弯扣除也不一样

下面是6倍板厚下槽的折弯扣除作为参考

1.0扣除1.75

1.2扣除1.95

1.5扣除2.36

2.0扣除3.35

2.5扣除4.2

3.0扣除5.0

4.0扣除6.8

5.0扣除7.8

上图的展开L=100+100-3.35=196.65

展开就是折弯外包尺寸减去折几道弯就减去几个折弯扣除

上面90度是以前讲过的，下面来讲讲折弯锐角及钝角展开

看下图

钝角进行展开情况下，L 等于外包折弯尺寸相加减去，（180°减去钝角角度）再除以 90 度，乘以相应板厚的折弯扣除。

上图板厚2.0铁板

再看锐角折弯如下图

先瞧一瞧这个图，折弯的地方是尖角，而论及我们平常正常进行折弯之后，折弯的地方绝不可能是尖角，所以呢，在上图当中标注的折弯尺寸137以及111，相较于我们正常折弯后的尺寸而言，是要更大一些的，故而，上图是需要进行修改一番的。

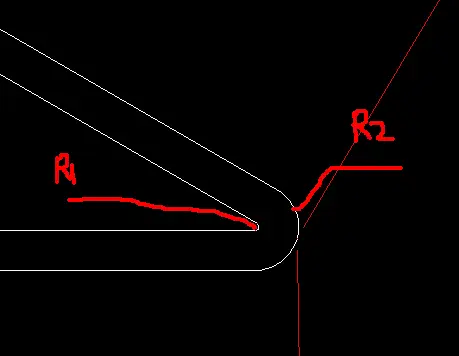

在尖角处进行展开操作时，针对内R1，我们将其设置为0.2，而外R2的数值，则是0.2加上板厚，是这样设定的。

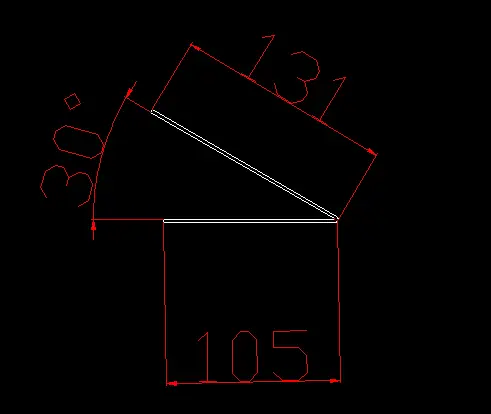

修改后如下图在标注尺寸标注的时候选择外R圆弧的中点

如此这般进行标注之后，跟原图形所呈现的折弯尺寸便相差了许多，要是我们依据原图形所标注出的折弯尺寸来计算展开的话，那将会相差得太过悬殊。

尺寸标注好以后我们来算展开

上图是2mm后铁板

针对锐角展开，L的值是这样确定的，它等于外包折弯尺寸相加减去一个数值 这个数值是（锐角角度除以 90 度）再乘以相应板厚的折弯扣除。

及，L等于，一百三十一加上，一百零五减去，三十除以九十的结果，乘以，三点三五，等于，二百三十四点八八。

上次提及要给众人讲讲折弯线于展开里怎样去绘制，今天鉴于时间方面的问题，先来讲一讲一个简单的90度折弯之后折弯线的绘制。

如第一个图

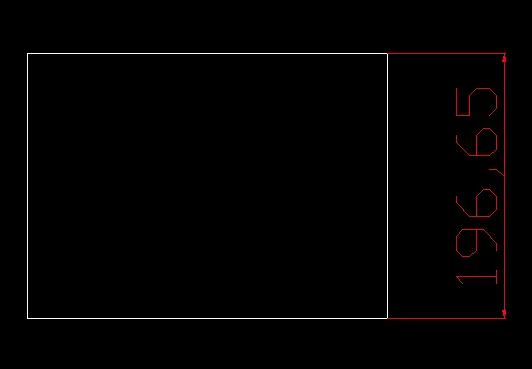

这个图展开后上面我们讲过算出来后是196.65

如下图

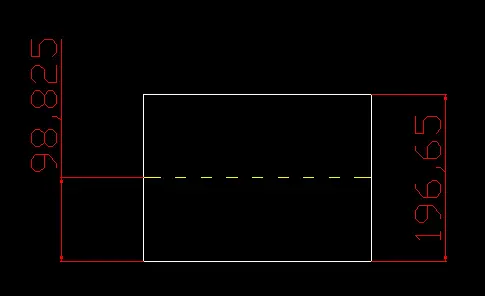

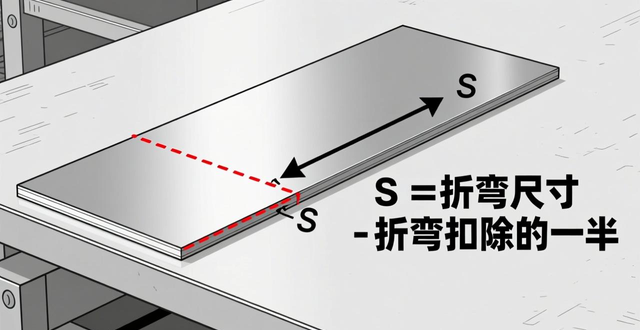

位于折弯线处的位置，即为发生折弯操作时第一条边所偏移的距离，此距离S呢，是由折弯尺寸减去折弯扣除的一半而得出的。

S=100-2.35/2=98.825

就是下图黄色线的位置
