SW钣金拆图 下料展开，完美呈现！

sw钣金拆图下料展开。

瞅一瞅一个关于钣金拆图的实例，于这个实例当中弄成三块板子，分别是左边有一块，右边具备一块，而中间做成一块板子便可。紧接着运用分割命令先开展分割，随后再来绘制折弯图以及下料图。

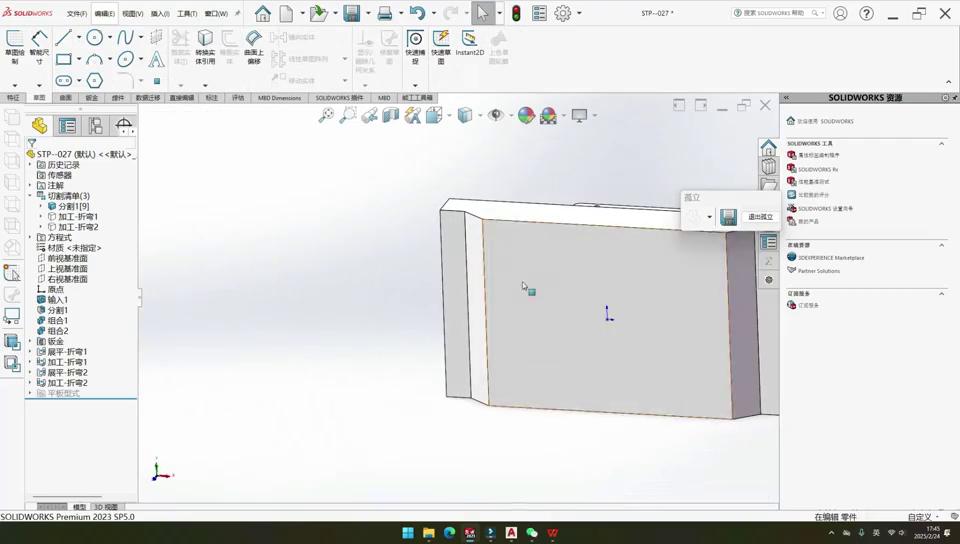

首先，在直接编辑里找分割命令，先将左边那块单独拿下来，再把右边那块单独拿下来，接着选择剪裁工具，先是第一个面，再是第二个面，后是第三个面，最后是第四个面。这边利用四个面进行分割，对面的操作也是如此，对面已有两个面已被使用，随后把两个面补上去。

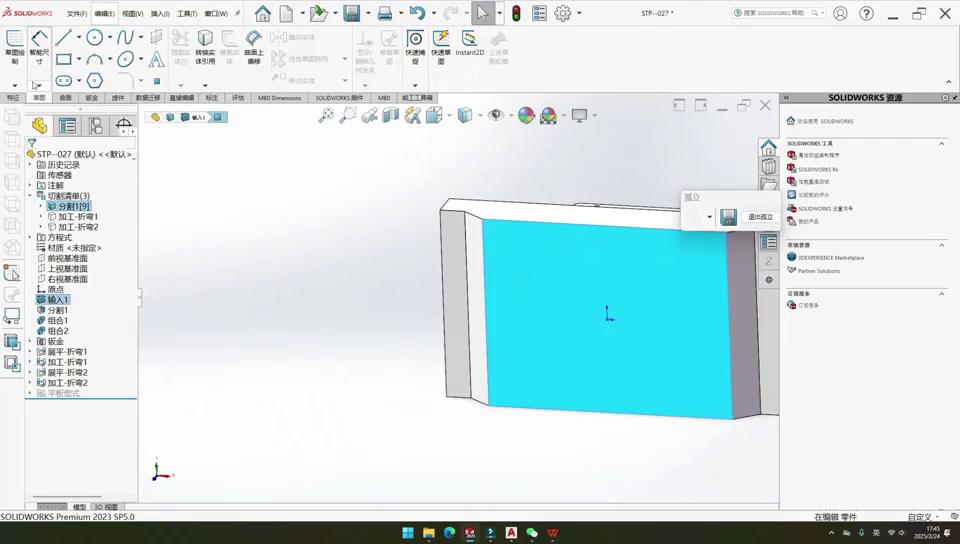

进行零件切割操作时，将左边的那一块予以选中，接着把右边的那一块也选中，不要去做勾选动作，要是想要切除试题的话，点击对面的那个位置且要精准无误。

随后，运用组合命令将其进行组合，疯狂选取，选择添加操作，点击组合，此地如同那儿一样进行组合。组合完毕之时，此刻已然成为三块板子的状况了，左右两侧的两块板子是九十度的板子，十分简便，径直选取插入折弯选项，挑选零点一的折弯半径，于此给出九十度的折弯系数，给出一点七的折弯扣除数值，选取一个面并点击对勾，这便是第一块板子，第二块板子同样如此，选定一个面然后点击对勾。

·接下来是中间的这块板，中间的这块板能不能直接敲走呢？模型上面原本就存在着一些错误，这里有一条线，对吧？与此同时这里的焊缝还没有开，所以使用叉指弯肯定会报错。

·接下来，在转接至转钣金之前，开端先把释放槽开具出来，于底面构建草图，并将隐藏类型选定为隐藏线可切，在此处绘制一个矩形，此矩形紧挨着钣金的壁厚来开具，开具出一个矩形的释放槽，该矩形的宽度赋予至零点一便可。

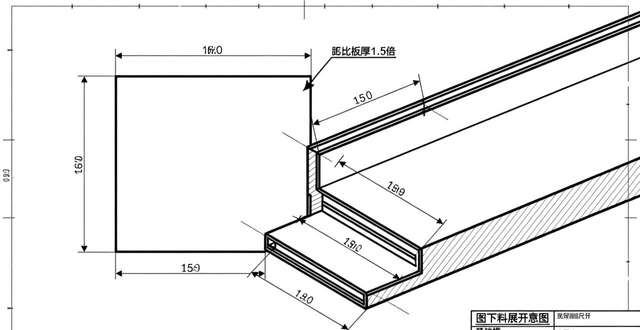

这个矩形过来的距离是多少呢？应当从这个位置开始开启，由于释放槽相较于这道折腕而言要更大一点， 所以在这儿留一个比板后大一点五的释放槽。

那么接着去制作一条重音线，进行镜像的操作选择，将镜像轴进行框选操作处理，在此处同样是对镜像轴做镜像处理，随后实施特征切除动作，直接把焊缝切割出来，在切割时事实上只要怎样超出这条线便行了是不是对吧，就好比给予它一个十五点的对应数值，如此这般直接就把缝隙切割好了。

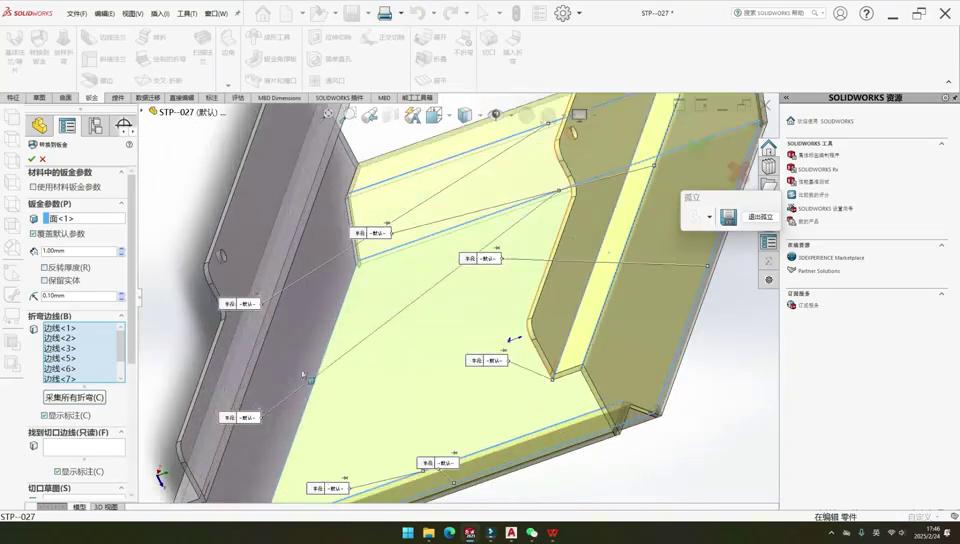

切割完成后进行钣金转换操作，选中钣金并转换为钣金，此处情况相同，仍是先前那些纸张，接着选定固定面，再选取折弯边，折弯边同样有两条，这也是其中一条，操作完成后点击对号，如此三块板的转板筋便制作完成了。

·先找到插件功能，选择当前打开的模型，在这里改个名字便可开始转换。之后利用插件大批量化的出下料图以及折弯图，借助这般方式，插件能够帮我们把三张下料图呈现绘制于同一个图纸之中。并且在此处，能够同时看到其上显示着折弯线，以及折弯的方向所在情形。倘若有需要，还能够将其放大来查看一番，会发现图纸下面还有版后数量等一系列参数情况。

·最后还有三张折弯图，也是利用插件把批量出多尸体出图。

这个模型的拆除工作就完成了。
