CAD机械制图之钣金展开图绘图经验

在CAD机械制图里，钣金件属于极为常见的零件，那要怎样才能够把钣金展开图较快地绘制出来呢？在这儿，小编给予大家分享一下钣金展开图的绘图经验，新手朋友能够学起来，期望它们能够对大家起到帮助的作用。

一. 图面展开步骤:

进行审图工作，随后建立文件档案，接着确定图框幅面，再推进零件展开，之后标注尺寸，最后实施审核。

二. 图面展开注意事项

1. 展开方式要合理,尽可能减小不必要的工序及考虑加工方便性

思考实际的加工制作工艺，合理去安排加工的工序，其中包括孔与折边的距离，压铆的工艺，折弯的加工工艺，以及焊接的加工工艺等等，以上所提及的这些情形，都需要一并考虑到加工顺序的安排情况。

2. 合理选择间隙及包边方式

一般原则是间隙及包边关系的选择，其为长边包短边，折弯展开间隙是0.2至1mm，不过此间隙会依据板材板厚不同而有不同取值。

3. 必须合理考虑公差

图面公差标注。

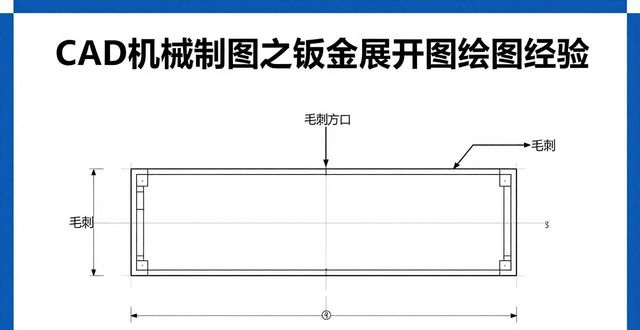

4. 对于门板类及盒体必须考虑毛刺方向

该类零件若是要展开，那必然得考虑毛刺，要达成折弯之后毛刺朝里的状况。有些大门板类零件在设计的时候要是没考虑烤漆掉挂工艺孔，与此同时该类零件并无别的孔，那在展开的时候就得考虑加开通用于掉挂的工艺孔。

5. 抽牙,压铆,冲凸,撕裂等位置方向必须明确,画出剖面图

6. 应在图面上针对不同孔径的孔，用字母分别标识，以此进行区别，不同孔径选取不同的字母。

7. 必须选择合理刀具;

8. 考虑烤漆及喷粉膜厚;

9. 尺寸标注规范化.齐全.清楚,压铆类标注需统一规范化

尺寸标注要规范化，在绘制好任一图面的尺寸标注之前，均需设置尺寸标注比例，其设置公式是AXP = 1，其中A大于0，P大于0，P为所设置的值也就是scale值为P，且尺寸文本字高是3。

10. 材质,板厚要与表处方式相结合;

11. 选择合适的图纸幅面;

12. 特殊角度折弯系数及内R角变化要试验确定;

13. 部分尺寸较多的地方可画出放大图以便清楚表达;

14. 容易出现错误的地方，需要重点进行提示，比如说不对称的零件，对于部分零件而言，可以在展开图上面画出折弯的示意。

15. 对于需保护的地方要加以标示.

16. 拉丝件要标明拉丝方向.

三. 展开图的绘制技巧

1. 采用拼图的方式:

若某些客户所提供的存有CAD图檔，我们能够凭借三视图去挑选合适的视图当作基准，随后把所需的视图移至基准视图相应的位置上，于拼的进程中间一定要对视图方向同板厚的加减予以留意。每拼一处就要运用拉伸命令减去一回折弯系数，完成之后均需开展尺寸检查，一旦发现错误就得及时修正。千万别等到拼完之后再来进行计算，否则就很难找寻到错误的位置，在全部完成之后再整体计算一遍，检查展开图的时候，一般先计算总体外形尺寸，随后依照从左至右或者从右至左逐个尺寸进行校对，每一处尺寸都不可放过。对于形状比较难的图纸能够先用二手纸打印出来之后展开检查，不对之处用笔记个记号，检查完毕之后再针对计算机数据作出修改，修改完一处就用笔标识一处，如此这般便能够降低错误发生的机率。拼图所具备的主要优点是：节约时间，减少错误。

若客户未曾给我们提供图檔，我们需先依据三视图确定一个视图当作基准，绘制出所需部分，接着把其它视图上所需的边一个个地绘制出来，之后以第①点讲述的拼图方法达成展开。

2. 在针对冲网孔比较多的料件，绘制好展开图之后，先别去标注尺寸，要依照网孔的位置以及数量，把总长或者总宽减小0.2到0.3㎜（依据实际情况来定），避免孔被拉变形后尺寸会增大，通过这种方式能够保证总体尺寸，减小变形量。

3. 对于那种孔位数量诸多而且分布繁杂的展开图，能够采取让多人进行绘制的方式，运用不同的字母以及不同的颜色来予以表示，在绘制期间，各自以同一个坐标系当作基准去作参照，待绘制结束之后，选中同一个基准点把两幅图拼加汇合在一起便可，在检查的时候按照同一个方向开展校对，如此能够减少错误。举例来说，像戴西博的料件，就是运用多人分开绘制的办法，随后拼加汇合起来的。

4. 针对那种图面是用英寸标注尺寸的图面而言：在绘图的时候，其外形要采用英寸来进行计算，当绘制完毕之后，将整体放大25.4倍就行，对于圆孔或者腰孔情况，能够用英寸计算出孔的定位尺寸，首先要画出孔的中心线，接着再转换成公制来画出孔径的大小。如此一来能够方便编程，减少小数字数。

5. 在校对展开图需要进行修改之际，能够采用拉伸命令，首先标注出修改之前的尺寸，接着拉伸到所需要的位置尺寸，前后对比检查，便可以清楚是否完成了修改。

6. 对于特殊角度折弯系数以及内R角的变化，是要通过试验来确定的 ，对于一些不规则的折弯角度 ，首先要依据理论值展开 ，接着使用试片先去试折 ，凭借试验结果找出问题的根源所在借此来调整展开尺寸。另外 ，对于一些特殊板厚 ，当无法确定折弯系数的时候 ，必须要进行试折测量 ，而且要进行多次测量 ，获得正确结果之后 ，才能够展开。

上述就是于浩辰CAD机械制图里的钣金展开图绘图的整个操作进程，大家要是感兴趣的话可以动手去尝试一下！我们能够发觉，只要把握好了绘制的窍门，进程仍旧是颇为轻松简易的，同时也期望大伙能够精通地掌握。
