cad钣金展开图折弯线怎么画?

今天通过实际例子讲解CAD钣金展开图以及折弯线的具体详细绘制方法。这个实际例子是门板类的钣金件，其中涉及到的知识要点有：

1.材料为Q235，1mm的折弯系数和展开计算

2.门板钣金件中，门轴孔折弯后拉伸变形的解决办法

3.斜角展开的计算方法

4.钣金图纸的讲解教程

看实例图：

第一步，去复制主视图的平面图，实例图纸是按1:1画法的，能够直接进行复制，要是比例并非1:1的，那就测量实际标注尺寸，将缩放比例变为1:1，CAD缩放的快捷键是：SC加上空格。

2. 复制已完成，主视图是依照第一角法投影而成的图，存在一些可不需的线条，将其删除，仅保留外形以及锁孔。

关于图纸的解释是，其中虚线所呈现的是无法看到的材料的厚度，斜线所代表的是经过折弯之后的情况，斜角所对应的则是在焊接之前的边缘线的投影，里面白色的直线框所展示的是折弯之后的钣金边缘线的投影，还有尺寸线以及中心线，中心线的两侧存在着两条短的虚线，这些虚线表明的是那些看不见的圆孔。

3.已然完成删除操作；CAD之中，删除的快捷按键是：E加上空格，借助鼠标来挑选要予以删除的线段，按下E加上空格便可实施删除。

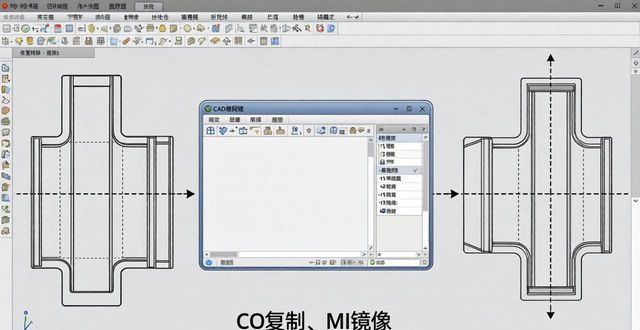

4.将俯视图复制至上面所呈现的图形那里，把俯视图进行镜像操作至图形顶部位置。CAD的快捷键分别是，负责复制的是CO加上空格键，负责镜像的是MI加上空格键。随后将多余线段删除掉，其中大多皆是虚线。

5.运用CAD偏移命令，去偏移左右两边的长线段，其间距为在图纸上所标注的折弯尺寸25 ，由于本实例图不存在左视图，这表明左视图不存在孔或者其他特征，故而能够直接进行绘制，CAD偏移快捷键是O加上空格。

连接中间断开的线段。

6.将钣金件第一道折弯对应的展开绘制予以完成，接下来率先针对展开尺寸展开调整以及计算的操作，则是很有必要的。Q235这种材料，厚度为1mm时的折弯系数是1.7。鉴于上面所呈现的图并未减掉折弯系数，相应地，就需要先把这一步骤妥善画好，将折弯系数1.7减掉。

方式：运用CAD的拉伸指令，其快捷按键是S加上空格键。四条边朝着中心进行拉伸，拉伸的长度为1.7毫米。

7.经过拉神的操作结束了，对其进行测量，所得到尺寸和上面那幅图的尺寸是完全相同的。在对上下两边开展拉伸动作的时候，务必要把中间的圆孔一同给选上。

8.进行门板类钣金展开操作时，通常的情况是长边包裹短边，这所表达的意思是，在呈现出长边折弯之后的那种状态下，其钣金壁厚的内表面，会和短边折弯之后的侧面料厚面实现贴合。

9.将上面跟下面的二条短小的边进行改变，把短边两边的竖线朝着中间移动1.1毫米，（为何不是1毫米）增添0.1毫米的间距，以此确保折弯的角度能够达到90度。

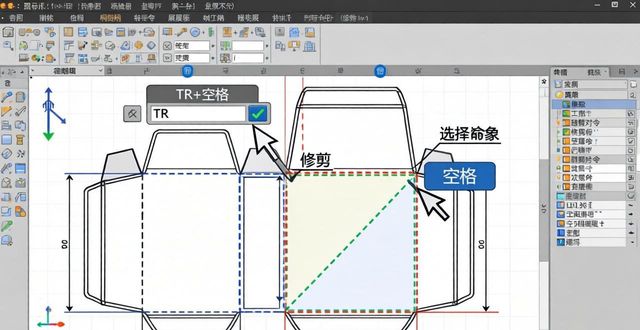

10.修剪多余出来的线段。修剪命令：TR+空格

测量尺寸与图完全一致，继续下一步。

11.钣金第一道折弯展开基本完成，进行第二道钣金折弯展开。

首先，复制图纸上主视图里包含斜线的四个梯形图，接着，复制到展开图上的四条边，然后，上下两边以线段中心来定位，最后，梯形图短边向外。

12.其效果呈现为如上方图示那般，将上下两个梯形的斜边作出移动，使之与竖线达成对正状态，进行确保，在折弯之后，不会致使料厚出现重叠情况，不会导致工件报废，对于刀具也不会产生抗刀阻碍，并且要完成对多余线段的修剪工作。

13.四个边角以同样方式操作，开始着手设置第二道展开折弯折系数，把外面的4个梯形分别朝着中心挪动1.7mm，并且修剪掉多余的线段。

14.最后删除多余的辅助线。效果如图，并测量尺寸核对。

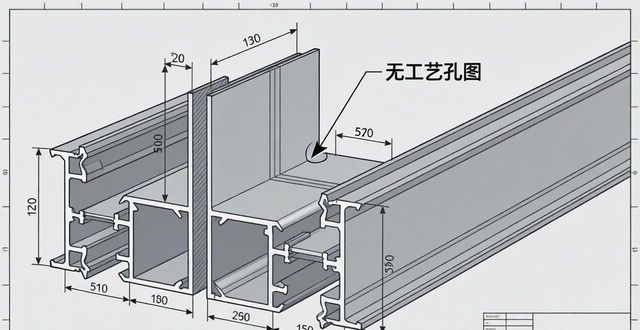

15.到了这个时候，钣金展开图大体上算是完毕了。是为了让折弯的尖角呈现出好看的样子，在折弯角的地方不安排设置工艺孔。一毫米的情况之下是能够不采用折弯工艺孔的。

16.有这样的情况是，在展开图之际，存在着两个孔，这两个孔的直径是5.1，然而呢，由于这两个孔距离折弯边太过接近，随之就会导致在进行折弯随后，它们会出现拉伸变形的状况。为此，在这里要预先开展处理工作，把原本直径5.1的孔，改成直径是2mm的孔，在折弯这一操作完毕之后，再把孔扩大到5.1mm。

17.钣金折弯线的画法是这样的，首先要计算折弯线的位置，其位置有着相应的计算公式，第一道折弯线的计算公式为折弯尺寸减去0.5折弯系数，而第二道折弯线的计算公式是第一道折弯尺寸减去折弯系数，再加上第二道折弯尺寸又减去0.5折弯系数。

20-0.5*1.7=19.15

20-1.7+25-0.5*1.7=42.45

绘制折弯线采用偏移命令，绘制完成，折弯线改为虚线。

效果如下图：

18.至此，用CAD画门板类钣金展开图及折弯线全部完成。
