1、1. 是焊缝的那个基本符号所在的一。2. 表示焊缝相应的辅助符号，辅助符号是用来表示焊缝表面形状特征的符号，在不需要确切去说明焊缝表面形状的时候，是可以不用辅助符号的。3. 表示焊缝的补充符号，补充符号是为对焊缝某些特征予以补充说明而采用的符号，其共有5个。4. 表示焊缝专门的特殊符号，特殊符号是为满足某些特殊情况而规定的焊缝符号，总共是有4个。5. 显示的是表示焊缝的尺寸符号。6. 焊接符号标注当中的指引线，指引线是表示指引焊缝位置的符号。带箭头指引线与之结伴儿，跟两条基准线组合一块儿，其中一条是实线，另一条可是呈虚线状。指引线朝着有关焊缝那个地方指引，基准线通常而言应为横向处于水平的线条。焊缝符号以及一些尺寸标注在基准线上方，要是正好所需的时候呵，基准线末端需要再加上一个尾部，用来表达别的补充说明相关要素，像是焊接方法等等具体方面。基准线这条虚线能够被画在基准线旁边实线的上方位置。
2、可以画在一侧，也能够画在下侧，基准线通常应当和图样的标题栏保持平行，只是在特殊状况下才会与标题栏垂直。 进行标注箭头线操作时，能够指向焊缝或者不指向焊缝。假如此时焊缝处于接头的箭头侧，那么基本符号会标注在基准线的实线侧；要是焊缝处于接头的非箭头侧，那么基本符号会标注在基准线的虚线侧，就如同图1-34所示。如下是焊缝尺寸符号及数据的标注原则，其一，钝边高度p、坡口高度H、焊角高度K、焊缝余高h、熔透深度s、根部半径R、焊缝宽度C、焊角直径d是在基本特号左边标注，其二，焊缝长度l、焊缝间隙e、相同焊缝数量n是在基本符号右边标注，其三，坡口角度a、根部间隙b是在基本特号上边标注。七、焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准 – 85的规。
3、定制需以阿拉伯数字予以表示，将其标注于指引线的尾部。常用的焊接方法代号呈现于表3-9之中。要是属于组合焊接方法，能够借助“/”进行分隔，左侧所对应代表正面（或者盖面）的焊接方法，右侧代表背面（或者打底）的焊接方法。举例来说，V形焊缝先是运用钨极氢弧焊来完成打底工序，后续采用手工电弧焊开展盖面工作，那么其表示形式为141/111。 焊缝符号以及焊接方法代号的标注示例展示于图3-21里面。那幅图呈现的是V形坡口对接焊缝，其背面实施封底焊，正面焊缝的表面处于齐平状态，焊接所采用的方法是，打底焊运用手工钨极氮弧焊，盖面焊以及封底焊采用手工电弧焊。八、钢结构焊接符号以及标注1、基本符号、补充符号跟基准线相交或者相切，和基准线相重合的线段，使用粗实线来表示。2、焊缝的基本符号、辅助符号以及补充符号（尾部符号除外）全部都是粗实线，尺寸数字原则。
4、上级规定的是粗实线，尾部符号属于细实线，此处针对的尾部符号重点在于标注焊接对应工艺、方法等相关内容。3、要是呈现双面对称焊缝的情形。基准线是不需要添加虚线的，像图像1-35那样。4、箭头线相对焊缝所处位置通常没有特殊要求，不过在标注单边形焊缝之际箭头线得指向带有坡口一侧的工件，类似图像1-36。5、于同一图形范围之内，当焊缝形式、断面尺寸以及辅助要求全部相同的时候，能够只挑选一处来标注焊缝应有的符号以及尺寸。还要加注“相同焊缝的符号”，此相同焊缝符号是3/4圆弧，画于引出线的转折地方，像图1-37(a)那样。在同一个图形里，存在数种相同焊缝时，能够把焊缝归类编号，标注在尾部符号当中，分类编号用A,B,C。在同一类焊缝内可挑选一处标注代号，如同图1-37(b)。6、熔透角焊缝的符号要依照图1-38。
5、在进行方式标注时，熔透角焊缝的符号呈现的形式是涂黑的圆圈，它被画在引出线的转折之处。7、对于形中较长的角焊缝，就像焊接实腹钢梁的翼缘焊缝那样，是可以不用引出线进行标注的，而是直接在角焊缝的旁边标注焊缝尺寸值K，呈现的样子如图1-39。8、当在连接长度内仅仅是局部区段存在焊缝之时，要按照图1-40来进行标注。K所体现的是角焊缝焊脚尺寸。9、要是焊缝分布呈现出不规则的状况，在标注焊缝符号的同时，在焊缝处添加中实线以此来表示可见焊缝，或者添加栅线来表示不可见焊缝，标注的相应方法如图1-41。10、两个相互焊接的焊件，若为单面焊带双边不对称坡口焊缝，引出线箭头会指向具有较大坡口的那个焊件，正如图1 – 42显示的那样。11、环绕工作件周围的围焊缝符号要通过圆圈来表示，需画在引出线的转折之处，并且要标注出其焊角尺寸K。就如同图1 – 43呈现的这般。12、三个或者三个以上的焊。
6、件彼此焊接之际，其焊缝不可当作双面焊缝来标注，焊缝符号以及尺寸要分别予以标注，就像图 1-44 那样。13、于施工现场开展焊接的焊件，其焊缝得标注“现场焊缝”符号。现场焊缝符号是涂黑的三角形旗号，绘制在引出线的转折位置，如同图 1-45 所示。14、相互焊接的两个焊件当中，当仅有一个焊件带有坡口（比如单面 V 形）时，引出线箭头指向带坡口的焊件，恰似图 1-46 那般。15、对于一般焊缝的坡口尺寸标注，仅标注基本符号，而不标注坡口尺寸，因为坡口尺寸是由工艺来决定的；对于有强度、气密性等要求的焊缝或者受结构限定的特殊坡口，是应标注坡口尺寸的，在必要的时候要用图示法去绘制坡口结构图。16、对接焊缝的有效厚度S是由工艺保证的，在焊后是没办法测量的，所以一般不进行标注。17、焊脚尺寸K的大小一般而言为：3。
7、5、8、10、12、14、20，18、断续焊缝的标注，n表示焊缝段数，l表示焊缝长度（不计弧坑），e表示焊缝间距，九、焊接接头形式选择，焊接接头形式可以分为：对接接头，搭接接头，T形接头，角接接头，不同的接头形式承载能力和应力分布情况不同，1、对接接头：两焊件同在一个平面上焊接而成的接头，特点：应力集中相对较小，能承受较大的静载荷和较高的疲劳交变载荷，注意：板厚不同，应将厚板削薄后对接。L3 （2 减 1）。2的那种，叫做搭接接头，是两焊件相互错叠以后，在焊件端头开展焊接所形成的接头。它具有这样一些特点，应力分布并非均匀，疲劳强度相对较低；焊前准备以及装配工作较为简洁，比对接接头而言；横向收缩量比对接接头要小；适用于被焊结构那些狭小的部位，以及密闭的焊接结构。

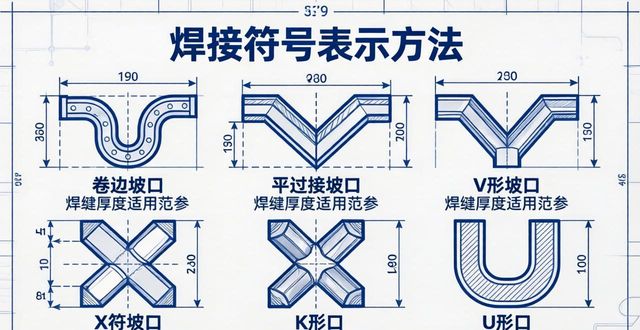

8、3、T形接头，是两焊件相互呈垂直状态，于交角之处开展焊接的接头，其特点为应力分布并不均匀，虽说承载能力比较低，不过却能够承受各个方向的力以及力矩，属于较为理想的焊接接头形式，需注意，T形接头应当避免采用单面角焊缝。4、角接接头，是两焊件边缘彼此垂直，在顶端边缘位置进行焊接的接头，角接接头常常应用于箱形结构，其特点是承载能力低，然而能承受各种方向的力和力矩。常用的角接头是这样的：十、坡口的设计，1、坡口的作用，主要是加大熔深，提升焊缝截面的有效厚度。拿对接Y形坡口来说：l 坡口角度，介于4060之间，太大的话会增加加工余量、焊接成本以及变形；l 钝边高度p，需要熔透的时候一般是14mm；l 根部间隙b，为保证钝边熔透，一般是24mm，过大容易形成虚焊；l 坡口深度H。
9、依据所需的焊缝厚度进行设定，2、坡口形式：对接焊缝的焊接边缘能够被划分成卷边、平对或者加工成V形、X形、K形以及U形等。l方形对接：不存在间隙适宜于板厚小于3mm；存在间隙或者带有垫板的对接适合于厚度小于16mm。加工的经济性是最为良好的。单面V型这种形式，适用于板厚差不多在16mm左右的情况 ，双面V型这种形式，适用于板厚处于32mm以下的情形 ，单面U型这种形式，加工难度会有所增加，不过相比于单V型坡口反倒能节省焊接材料 ，双面U型这种形式，加工难度同样增加，只是比双V型坡口能节省焊接材料 ，角焊缝的坡口形式主要是以下3种 ，依据受力情形来判定是否需要焊透 ，图a所示为不开坡口的焊缝，其加工的经济性是最好的 ，针对较厚的板，可采用图b所示的K形坡口，如此做比不开坡口使用大尺寸的角焊缝更经济，并且。
10、该部件疲劳强度处于较高水平；对于那种明确要求必须完全焊透的丁字接头而言，采取半 V 形坡口从单面进行焊接操作，焊接完成之后要进行清根处理直至完全焊满，就如同图 c 所呈现的那样，相较于采用 K 形坡口来开展焊接工作，它更为可靠。3、坡口设计所遵循的原则：a. 经济性原则：在能够满足强度方面要求的前提条件之下，挑选合理的接头以及坡口结构，以此来削减焊材的填充数量，进而提升焊接工序的效率。b. 考量坡口加工情况：应优先去选择那些便于进行加工的坡口类型，比如 V 形、X 形坡口；而 U 形以及双 U 形坡口，其加工过程相对来说比较困难。c. 防止出现焊接缺陷：要是采用不合适的坡口形式，极容易产生焊接缺陷。比如说，坡口角度偏大，进而导致焊接热输入量增多，使得工件发生变形；钝边高度过高，无法实现完全熔透状态，所残留的钝边就成为了缺陷源。十一、焊缝大小方面的设计1、角焊缝的焊脚尺寸K的设计是依据有效截面大小来挑选焊脚尺寸。焊脚尺寸K跟焊缝有效截面大小a之间的关系呈以下图谱：予以说明。
11、当h/k比率呈现出增加的态势时，焊缝对于横向应力的承受能力会相应地出现增加的情况，这种增加一直持续到比率达到2.75的时候才停止。焊脚尺寸K与板厚方面，美国钢结构学会AISC – 1.17.6有着相关规定，对于厚度小于1/4寸（也就是6.35mm）的材料而言，沿着端边起始的最大K能够和材料厚度保持相等；而对于厚度等于或者大于1/4寸的材料，沿着端边起始的最大垂直K相比材料厚度要小1/16寸（即1.6mm），不过在图纸上有特别规定要求焊缝获得全厚度焊缝高的情况则除外。美国焊接学会结构的焊接规程（D1.1 – 72）里最小焊脚尺寸是这样的：十二、接头位置的设计得考虑可操作性，接头位置设计要是不合适，致使焊工没办法操作或者施焊艰难，定会导致焊接出现缺陷，所以设计的时候得考虑操作空间。钢结构有焊接符号大全以及焊接符号标注实例，还有常见的焊缝标注错。
