solidworks钣金展开和展平的区别2

大伙好，此堂课为诸位解说于sort work当中的钣金展开以及展平之间的差异之处。

·首先看到这个视频中来，这是一个钣金键，右边有一个缺口。

·绘制钣金键，点选文件，点选新建，进入新的零部件绘制。

·用鼠标双点，左边框住这些基准面，右键点选全部显示出来。

这些基准面被显示出来以后，去点选钣金，对于钣金法兰进行点选这个操作，然后再去点选一个面。

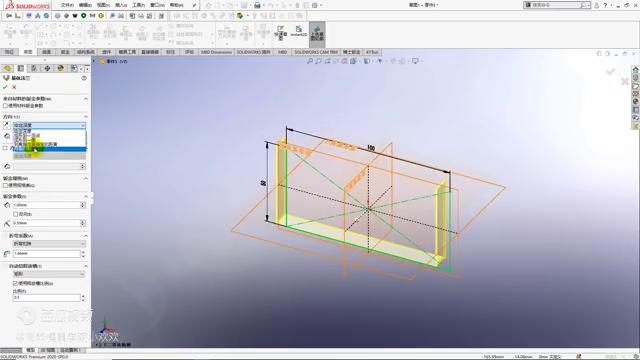

·再叠写个长方形绘制草图，输入高度五十，宽度一百。

·这时候对草图进行修剪，点选打勾，点选退出草图。

·宽度深度选两次对称，输入拉伸六十宽，点选打勾。

·这时候可以对产品进行展开，进入钣金，点选展平。

·这时候点选特征，点选拉伸切除。

·这时候在直弯线上绘制一个长方形，再点选草图，点选打勾。

这当口，钣金键那儿有一个缺口，随后再步入钣金，这儿有个展平，去点选它。

·这时候没有看到缺口，两边都没有看到缺口。

此时再度开展点击展开的操作，选取固定面，接着选取直弯，而后又选取直弯，此刻进行选取打勾。

先进行特征拉伸的绘制，选中这个面，画出一个长方形，选中刚绘制的草图，再点击打勾。

·在这个时候，进入到钣金的操作范畴，点击选择折叠这一选项，折叠它是会自动进行旋取固定面的动作，去收集全部的指弯情况，至少要在提前的时候打上勾。

·此时，所绘制出的缺口依旧留存于钣金件之上，也就是说，钣金的展开与展平是有着差异的。

这节课讲解到这里，谢谢大家。
