1、一种用焊接的方式连接的接头被称作焊接接头，它通过焊接接头和焊缝标识来体现，其由三部分构成，分别是焊缝、熔合区以及热影响区。依据设计以及工艺要求，在焊件的待焊部位加工并装配成具有一定几何形状的沟槽就是其中所称的坡口。坡口有着特定作用，它能保证电弧深入接头根部，让根部得以焊透且便于清渣，同时获得较好的成形效果，进而调节焊缝金属里母材金属与填充金属的比例。坡口类型包含基本型、组合型以及特殊型，具体内容见表2.1。坡口类型，其坡口特点有图示展示，基本型的形状简单，加工容易，应用普遍，e)J形坡口，a)形坡口，b)V形坡口，c)单边V形坡口，d)U形坡口，组合型是由两种或两种以上的基本型坡口组合而成，a)Y形坡口，c)带钝边U形坡口，b)双Y形坡口，e)带钝边单边Y形坡口，d)双单。
2、边V形坡口特殊型，它既不属于基本型，又和组合型不一样，是特殊坡口，像卷边坡口、带垫板坡口、锁边坡口、塞缝坡口等，a)卷边坡口，b)带垫板坡口，d)塞焊、槽焊坡口，c)锁边坡口，表2.1坡口分类，坡口尺寸及符号:见图2.1。a.以下是改写后的内容：有个被称作坡口面角度的，还有个被叫做坡口角度的，另外有根部间隙，相应代号是b，再有钝边，其代号为p，还有根部半径，代号是R，以及坡口深度，代号是H；b)其中的坡口角度，a)上面讲的坡口面角度，c)根部间隙 d)钝边，f)坡口深度，e)根部半径，在图2.1中呈现为坡口尺寸符号；坡口选择遵循这样的原则：要保证焊接质量，此乃基本要求，还是首选所要遵循的原则，便于进行焊接施工，坡口加工较为简单，V型坡口属于加工最简单的那一种，能够采用简单的坡口就不使用加工复杂的坡口，坡口断面面积尽可能。 （最后这里感觉原句没写完，不太完整，但按要求尽量改写就到这了）
3、会小，这般能够节省焊接材料以及焊接工作量，利于控制焊接变形，不合适的坡口形式易于产生较大的焊接变形，采用双V型坡口相较于V形坡口能够减少焊缝金属量大概一半，并且焊接接头变形较小，采用连接部件的类型以及特点类型，有对接接头、T形接头、角接接头、搭接接头和端接接头5种基本形式，焊缝形式依照焊缝结合形式能够分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝5种。其施焊时，焊缝于空间所处位置被划分成：平焊缝、与之对应还有立焊缝、处于另外一种状态的横焊缝以及呈特定姿态的仰焊缝这4种形式。焊缝断续状况被分为:连续焊缝、具有间断特征的断续焊缝以及起到定位作用的定位焊缝。定位焊缝乃是在焊前的时候，为了达成装配以及固定构件接缝位置的目的而实施焊接操作所形成的短焊缝 ，断续角焊缝又包括交错断续角焊缝和并列断续角焊缝这两种。a)呈现交错式 ，b)属于并列状态。
4、关于式图2.2中，断续角焊缝4的焊缝形状尺寸，其中焊缝宽度：焊缝表面与母材交界处被称作焊趾，焊缝表面两焊趾之间的距离就是焊缝宽度了，可参考图2.3。余高是什么呢，是超出母材表面连线上面的那部分焊缝金属的最大高度，可看图2.4。在动载或交变载荷情形下，它不但不会起到加强作用，反而因为焊趾处的应力集中容易发生脆断，所以余高不可以过高，焊条电弧焊的余高值普遍是03mm。熔深又是什么呢，是在焊接接头横截面上，母材或者前道焊缝熔化的深度，可参照图2.5。焊缝厚度是指，在焊缝横截面里，从焊缝正面朝着焊缝背面的距离，见图2.6。焊脚是指，在角焊缝的横截面当中，从一个直角面上的焊趾朝着另一个直角面表面的最小距离。在角焊缝的横截面里画出的等腰直角三角形中，直角边的长度称作焊脚尺寸，见。
5、这是图2.6，焊缝成形系数是这样定义的，熔焊的时候，有一个比值，这个比值是单道焊缝横截面上的焊缝宽度，也就是c，与焊缝计算厚度，也就是H，的比值。焊趾处的焊缝宽度，以及呈现出的余高，a)是角焊缝宽度，b)是平对接焊缝宽度，图2.3展示的是焊缝宽度，图2.4展示的是余高，还有熔深，熔深存在多种情况，a)是对接接头熔深，b)是搭接接头熔深，c) 是T型接头熔深，焊脚以及对应的焊脚尺寸，图2.5展示的是熔深，焊脚有凸度，还有焊缝厚度，焊脚的焊脚尺寸，焊缝有厚度，还有凹度，焊脚尺寸与焊缝厚度相关，还有焊缝计算厚度，焊缝计算厚度有不同类型，a)是凸型角焊缝，b)是凹形角焊缝，c)是对接焊缝，图2.6展示的是焊缝厚度及焊脚，5.焊接之时，熔焊情况下，焊接接缝所在的空间位置，被称作焊接位置。有六种，分别是平焊位置，横焊位置，立焊位置，仰焊位置，平角焊位置与仰角焊位置，见图2.7，在工程上常用的水平固定管的。
6、由于管子在360°的焊缝里，涉及仰望焊接情形、直立焊接状况、水平焊接情形，所以被称作全位置焊接。当焊接接缝处于倾斜位置（除水平、横向、直立、仰望焊接位置之外）时开展的焊接叫做倾斜焊。a) 水平焊接 b) 横向焊接 c) 直立焊接 d) 仰望焊接 e) 水平角焊接 f) 仰望角焊接图2.7 各类焊缝位置焊缝标识焊接符号以及焊接方法代号是供焊接结构图样上运用的统一符号与代号，是一种工程语言。焊缝符号包含指引线、基本符号、辅助符号、补充符号、焊缝尺寸符号及数据，指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，另一条为虚线）两部分组成，如图2.8所示，基本符号是表示焊缝横截面形状的符号，见表2.2基本符号，No.名称示。
7、意图符号包括，1卷边焊缝且卷边完全融化，2I型焊缝，3V型焊缝，4单边V型焊缝，5带钝边V型焊缝，6带钝边单边V型焊缝，7角焊缝。表2.2有基本符号，还有箭头线，还有基准线包含实线的基准线以及虚线的基准线。图2.8有指引线相关内容辅助符号即为表示焊缝表面形状特征的符号，具体见表2.3。在不需要说明的情况下，可以不使用辅助符号。对编号为1的平面符号而言，其焊缝表面与母材平齐，这种平齐状态通常是经过加工才得以呈现的；对编号为2的凹面符号来说，表达的是焊缝表面处于凹陷的状况；对于编号为3的凸面符号来讲，意味着焊缝表面呈现出凸起的态势。表2.3中的辅助符号，其中补充符号是专门用于补充说明焊缝某些特征的符号，具体内容可见表2.4。对编号为1的带垫板符号而言，它所表示的是焊缝底部存在垫板；对编号为2的三面焊缝符号来说，表示的是三面均带有焊缝；对于编号为3的周围焊缝符号来讲，意味着环绕着工件周围存在焊缝；对编号为4的现场符号而言，表达的是在现场或者工地这种情况。
8、焊接在上面进行，5尾部符号通常标记焊接工艺方法等内容，表2.4补充符号No.示意图标注示例说明，1意味着V形焊缝的背面底部存有垫板，工件有三面带有焊缝，其焊接方法是手工电弧焊，3表示在现场沿着工件周围实施焊接，表2.5的补充符号应用示例中，焊缝尺寸符号及数据为，基本符号在必要时能够附带有尺寸符号及数据，这些尺寸符号见表2.6。符号名称有示意图，符号名称还有示意图，工件厚度为e，焊缝间距为特定情况，坡口角度是K，焊角尺寸为b，根部间隙是d，熔核直径为p，钝边是S，焊缝有效厚度为c，焊缝宽度为N，相同焊缝数量为符号R，根部半径为数值，坡口深度为H，焊缝长度为l，余高为h，焊缝段数为n，坡口面有角度，表2.6是焊缝尺寸符号，焊接方法有代号，No.是焊接方法相关，焊接方法有具体情况，焊接方法数字代号有不同数值，1是焊条电弧焊（手弧焊），111，2是埋弧焊，12，3是熔化极惰性气。

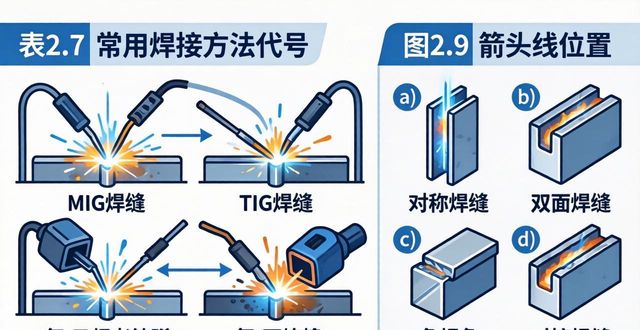

9、体保护焊，也就是MIG，1314是熔化极非惰性气体保护焊，其中包括MAG、CO2，1355是钨极惰性气体保护焊，即TIG，1416是氧 – 乙炔焊，3117是氧 – 丙烷焊，312。表2.7为常用焊接方法代号，3是焊接符号，焊接方法代号在图样上的标注指引线标注位置，见图2.9。c)图2.9中，a)、d)、b)所示为箭头线的位置，c)是对称焊缝，a)表明焊缝在接头的箭头侧，d)为双面焊缝，b)显示焊缝在接头的非箭头侧。图2.10呈现基本符号相对基准线的位置，尾部符号、实线基准线、箭头线、基本符号、辅助符号、段焊尺寸符号、虚线基准线、尺寸符号。图2.11是焊缝标注原则，基本符号的标注位置如下：要是焊缝在接头的箭头侧，那么就把基本符号标在基准线的实线侧，可参见图2.10(a)；要是焊缝在接头的非箭头侧。
10、那么，会把基本符号标注在基准线的虚线一侧，这可见图2.10(b) ；进行对称焊缝标记与双面焊缝标记的时候，是可以不加上虚线的，这可见图2.10(c、d)。关于焊缝尺寸符号、数据、辅助符号以及尾部符号它们的标注位置。这可见图2.11。范例是列在表2.8中的。焊缝横截面上的尺寸，标在基本符号的左侧，像钝边高度p，坡口高度H，焊角高度K，焊缝余高h，熔透深度s，根部半径R，焊缝宽度C，焊角直径d。焊缝长度方向尺寸，标在基本符号的右侧，比如焊缝长度l，焊缝间隙e，相同焊缝数量n。坡口角度，坡口面角度、根部间隙b等尺寸，标在基本符号的上侧或下侧。相同焊缝数量符号或焊接方法符合，标在尾部。当需要标注的尺寸数据较多且不易分辨时，可在数据前面增加相应的尺寸符号。1. 焊缝形式呈现出焊缝示意图标注方法以及焊缝符号所具有的意义，其中对接焊缝是坡口角度为60°，根部间隙为2mm，钝边是3mm且封底的V形焊缝，采用的是焊条电弧焊。2. 角焊缝方面，上面焊角为8mm，属于双面角焊缝，下面焊角为8mm，是单面角焊缝。3. 对接焊缝和角焊缝组合为双面焊缝，上面是坡口面角度为45°、钝边3mm、根部间隙2mm的单边V型焊缝，下面是焊脚为8mm角焊缝。4. 角焊缝表示为35段，焊脚为5mm，间距为30mm，每段长为50mm的交错断续焊缝。5. 表2.8为焊接标识示例。
