不同厚度板材的对接

焊接的时候，焊件的厚度不一样，结构有差别，使用条件存在差异，这会致使出现不同的接头型式以及坡口形式。平常能见到的焊接接头型式包含对接接头，T形接头，角接接头，还有搭接接头等等。当中，对接接头是应用最为广泛的接头型式，它的特点是两焊件表面形成的夹角大于或者等于135°，同时小于或者等于180°。

在钢板厚度欠缺6mm同时并非重要结构的情形下，一般不需要开设坡口。可是，当厚度不一样的钢板对接，而且两板厚度差(δ—δ1)没有超过特定要求的时候，焊缝坡口的基本形式跟尺寸能够参照较厚板的数据来选定。要是超出规定范围，那就需要在厚板上进行单面或者双面削薄处理，用以保障焊接质量，其中削薄长度L应当至少等同于3倍的厚度差(δ—δ1)。

不同厚度板材的对接

钢板对接时，不同厚度有差异，若差值超出规定范围，厚板就得处理，要进行单面或双面削薄，是为确保焊接质量妥。如此，削薄长度L有要求，应至少等于三倍厚度差，以此防止焊接因厚度差异出问题。这般处理方式于工程实践意义大，能有效提升焊接接头质量与强度，关键作用不可没。

(二)角接接头

焊件的两个端面之间，所形成的夹角，大于30°，并且小于135°，此时，这样的接头，被称作角接接头，如图1-9所示。值得注意，角接接头的受力状况，不太理想，所以，它常常被应用于，那些对结构强度要求不高的场合。

展示角接接头两种不同坡口形式的是图1—9，其中一种是I形坡口，另一种是带钝边单边V形坡口。接下来，我们要去看看另一种常见接头类型，也就是T形接头。当一件焊件的端面跟另一件焊件的表面形成直角或者近似直角的时候，这种接头就被称作T形接头，就如同图1—10所展示的那样。

这里，图1—10把T形接头的特点给进行了展示，随后，有且另一接头类型——搭接接头，我们会去展开探讨。搭接接头，其意思是两件焊件部分重叠进而所构成的接头，就像图1—11表现的那样。

在图1—11之中，呈现出了搭接接头的三种形式，分别是I形坡口、圆孔内塞焊以及长孔内角焊 ，依据结构的需求以及强度方面的要求，搭接接头能够灵活地去选择不一样的形式 ，I形坡口搭接接头适用于厚度小于12mm的钢板，其重叠的部分需要达到或者超过2(δ1+δ2)，并且采用双面焊接的方式，常常被应用于不关键的结构 ，当重叠部分的面积比较大的时候，可以根据板厚以及强度选择不同尺寸以及数量的圆孔内塞焊或者长孔内角焊。

接下来，我们会探讨坡口的形式，以及其几何尺寸，坡口形式存在多种样式，像V形、Y形等，它们在进行加工以及施焊时相对较为便捷，不过有可能产生角变形。关于双Y形坡口，它是在V形的基础之上所做的改进，适配用于较厚的焊件，能够减少焊缝金属量，并且降低残余变形。然而，它做施焊操作时需要翻转焊件，其施焊位置是在筒形焊件的内部，这样做也许会对劳动条件造成影响。U形坡口所需要的填充金属量会更少，只是其加工过程相对比较复杂。

当谈论到坡口的几何尺寸之际，我们提及了像坡口面这样的关键概念，还有坡口面角度，以及坡口角度，另外包括根部间隙和钝边也被提及了。这些尺寸的挑选，以及形状的抉择，会直接对接头的性能产生影响，同时也会影响其质量。

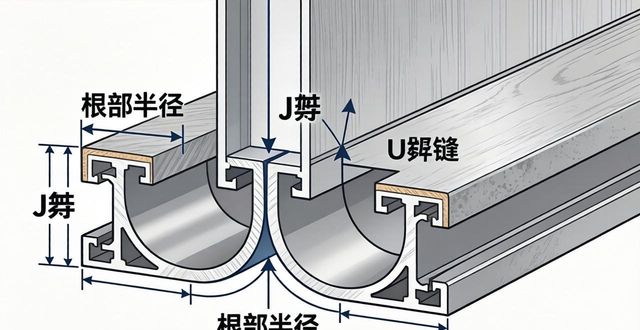

(5)根部半径

处于J形以及U形坡口中，处在底部并且呈现为圆角形状的半径被称作根部半径（可见图1—12）。此一设计意在加大坡口根部的空间，借此保证焊缝能够完全焊透到根部。

坡口的几何尺寸与焊接位置

于焊接范畴之中，GB／T3375—94《焊接术语》标准给我们予以了详尽的术语阐释。当中，焊接位置，也就是熔焊之际焊件接缝所在的空间位置，是相当关键的概念。此位置能够借由焊缝倾角以及焊缝转角予以具体的描绘，进而协助我们精准地掌握焊接过程里的各类变化。平焊、立焊、横焊以及仰焊等各异的位置，均对应着特定的焊缝倾角和焊缝转角，这些参数对于保障焊接质量具备重要意义。

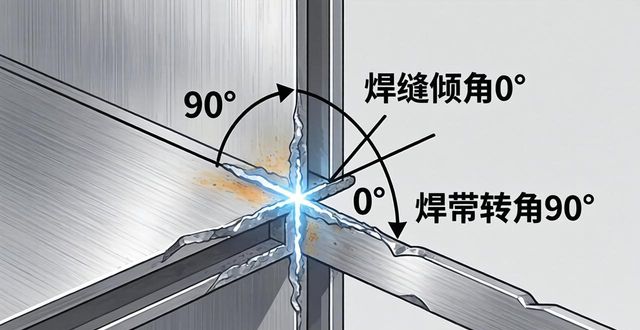

焊缝转角定义

焊缝转角，是指那焊缝中心线，也就是焊根与盖面层中心的连线，和水平参照面_Y_轴之间所形成的夹角，这一角度，对于描述焊接位置而言，对于控制焊接质量来说，是至关重要的，就如同图1—14所展现得那样。

焊缝转角示意图

于图1—14里，我们呈现了焊缝转角的概念，当焊缝处在平焊位置之际，其具备的特点是焊缝倾角为0°，与此同时焊缝转角达成90°，如此这般的焊接位置像图1—15(a)所展示的那般。

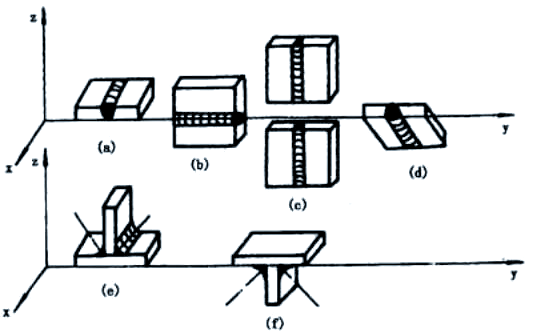

各种焊接位置

图1—15呈现出不一样的焊接位置，有平焊，以及横焊，还有立焊，也有仰焊，另外有平角焊与仰角焊。于每种位置当中，焊缝的倾角跟转角均存在特定的范围。比如说，在横焊的这个位置，焊缝倾角能够是0°或者180°，与此同时焊缝转角同样能够是0°或者180°。一样的，立焊位置的特性是焊缝倾角为90°(立向上)或者2。

多种不一样的焊接位置，对焊接质量有着明显显著的影响，为此在实际操作当中，要依据具体情形状况选择恰当合适的焊接位置。与此同时，知晓了解各种焊接位置的特点特性以及要求需求，也是提升提高焊接技能的关键重要一环。
