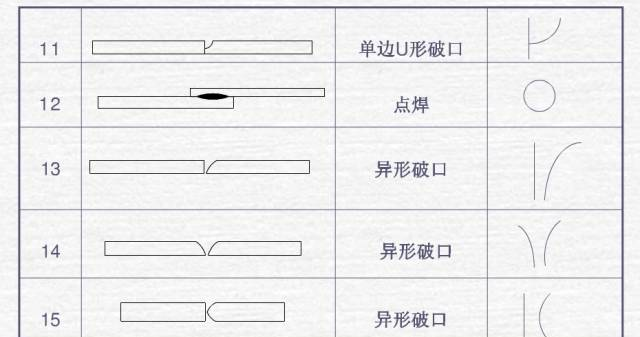

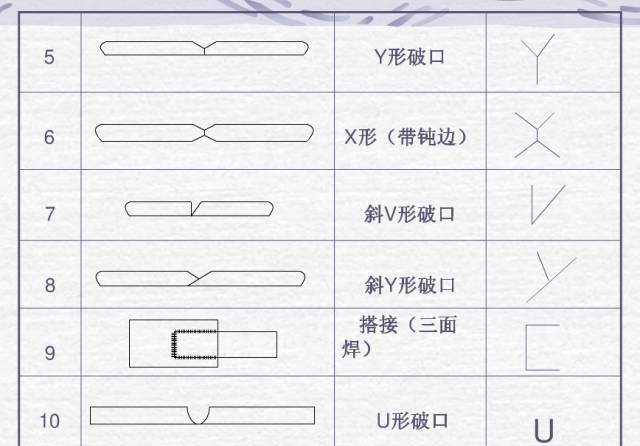

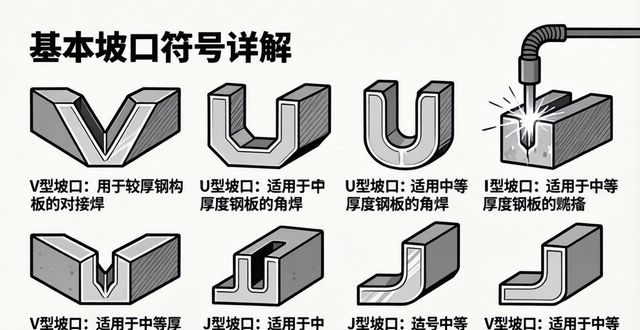

焊接图纸里的关键符号是坡口，它的意义是指示焊缝准备状况。认识不同种类坡口符号后，焊工能更精准把握焊缝形状与尺寸，进而保证焊接质量。接下来，我们要深入剖析几种常见坡口符号，帮您轻松掌握焊接图纸这个关键要素。

焊接符号的标注方法及实例详解

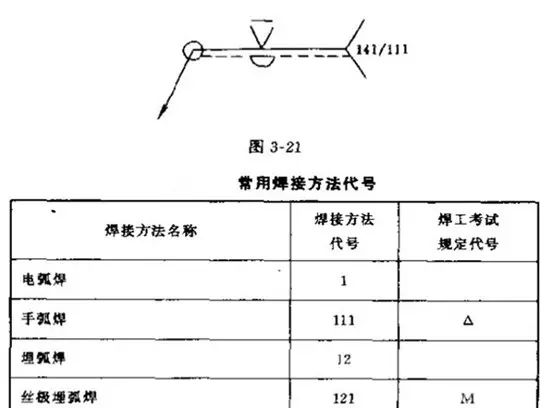

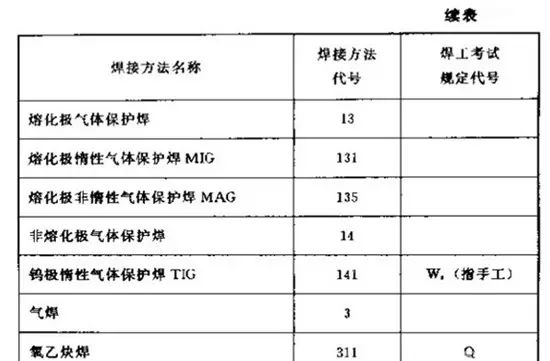

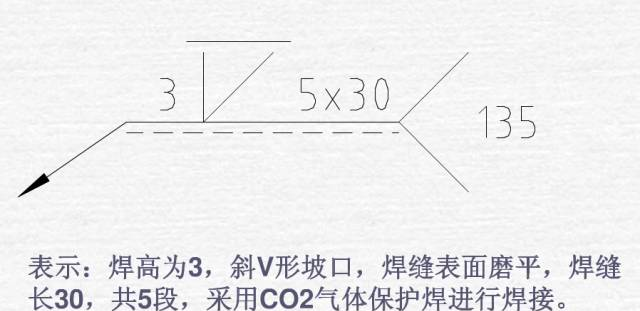

于焊接结构图种里，焊接方法之示依循国家标准 -85，借由阿拉伯数字标注于指引线之末尾处。常用之焊接方法代号可于表3 -9见得。针对组合焊接方法，能用“/”予以分隔，左边代表正面（或盖面）之焊接，右边则为背面（或打底）之焊接。举例来说，V形焊缝率先以钨极氢弧焊开展打底，接着用手工电弧焊执行盖面，其表示形式为141 / 111。

关于焊缝符号以及焊接方法代号的标注，其实例呈现于图3 – 21，此图刻画了一个场景，那就是存在一个对接焊缝，该对接焊缝呈现V形坡口，并且背面处实施了封底焊，然而正面焊缝维持表面齐整，至于具体所采用的焊接方法，打底焊运用的是手工钨极氮弧焊，而盖面焊以及封底焊选用的是手工电弧焊。

钢结构焊接符号的表示方法及规定

绘制钢结构焊接符号，要遵循国家标准GB324 – 1988《焊缝代号》。钢结构常用于建筑领域，所以在标注时，常结合使用建筑符号、型钢符号、螺栓符号以及铆钉符号等。准确理解和解读钢结构焊接图纸，掌握这些符号的表示方法和相关规定很关键。

1、焊缝的引出线，是由箭头以及两条基准线构成的，这两条基准线，一条是实线，另一条是虚线，并且它们都是细线。

2、基准线的虚线，能够绘制在实线的上方，也能够绘制在实线的下方，一般而言，应当和图样的标题栏保持平行，不过在特殊的情况的时候，可与它垂直。

3、在焊缝处于接头的箭头侧这种情况下，基本符号是要标注在基准线的实线侧的，要是焊缝处在接头的非箭头侧，那么基本符号就得标注在虚线侧。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线同焊缝相比较的位置并无特别的规定，然而，就在标注单边形焊缝这个时候，箭头线是需要指向带有坡口的那一侧工件的。

6、基本符号，应与基准线相交或相切，能与基准线重合的线段，是以粗实线表示的，还有补充符号也如此。

7、焊缝的基本符号是粗实线，辅助符号也是粗实线，补充符号（尾部符号除外）同样是粗实线，尺寸数字原则上亦是粗实线，尾部符号是细实线，它主要用于标注焊接工艺和方法等内容。

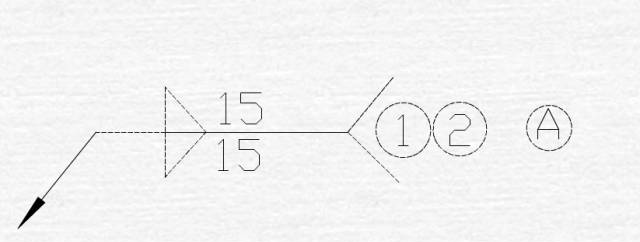

8、在一样的图形里头，要是焊缝的形式、断面尺寸以及辅助要求都一样，那么只要在一处标明焊缝的符号以及尺寸，并且加上“相同焊缝的符号”，这个符号是3/4圆弧，画在引出线的转折地方。要是图形当中有数种相同的焊缝，能够对它们进行分类编号并且标注在尾部符号里面，编号用A、B、C等字母，而且在同一类焊缝里只要在一处标注代号符号。

9、熔透角焊缝的标注方式，要参照图1-38来进行，它的符号是一个涂黑的圆圈，这个圆圈要绘制在引出线的转折位置。

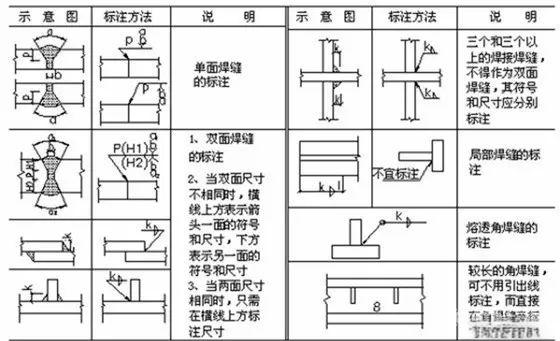

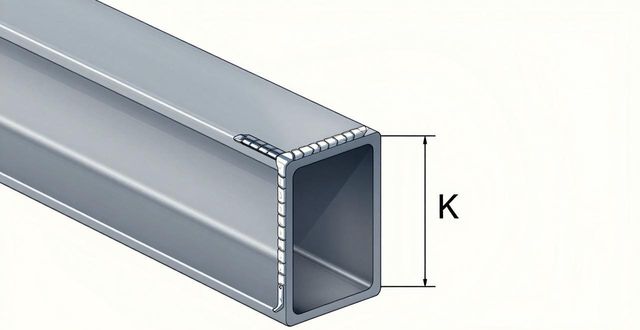

10、对于形状中长度较长的那种角焊缝，像焊接实腹钢梁的翼缘处的焊缝，是能够不必运用引出线去实施标注的，而是直接在角焊缝的旁边标注出焊缝的尺寸数值 K。

11、当在连接长度范围之内的时候，有焊缝只是在局部的区段存在着，那么就应该依照图1 – 40所显示的那种方式来开展标注。其中，K它所表示的是角焊缝的焊脚尺寸。

12、要是焊缝分布呈现出不规则的状况，那么于标注焊缝符号之际，还得依据实际情形，在焊缝的地方添加中实线或者栅线，从而去明确能够看见或者不能够看见的焊缝。

13、与两个需要相互焊接的焊件有关，要是采用的是单面焊且带有双边不对称坡口焊缝，那么引出线的箭头，应当指向坡口较大的那个焊件。

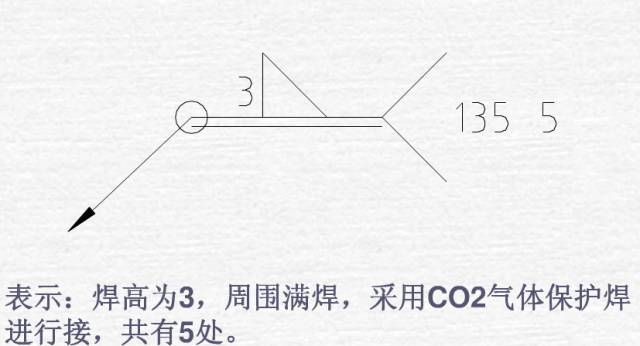

14、围绕工作件周边的围焊缝符号借由圆圈体现，且绘制于引出线发生转折之处，一同必须标注其焊角尺寸K。

15、要是存在三个或者超过三个的焊件彼此进行焊接，那么其焊缝不可以依照双面焊缝去做标注，而是要各自标注焊缝符号还有尺寸。

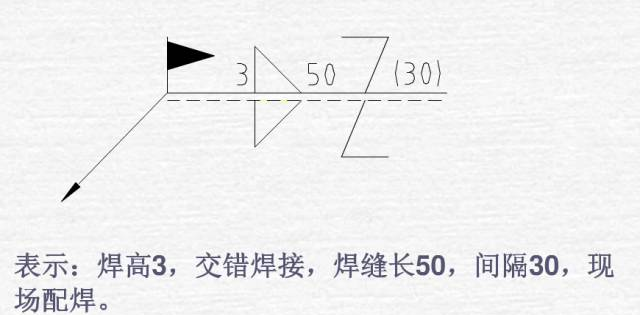

16、有一种焊接工作，是在施工现场开展的，对于这种焊接工作所形成的焊缝，需要专门进行非常特别的标注，标注的是“现场焊缝”这样的符号。这个符号呢，它是用那种涂黑的三角形旗号来表示的，而且它要绘制在引出线的转折之处，就处在那个位置上。

17、相互焊接的两个焊件当中，假若仅有一个焊件带有坡口，像是单面V形坡口这种情况，那么引出线的箭头应当指向那个带有坡口的焊件。

欧美焊接符号示例

欧美地区里，焊接符号的使用有其独特的地方，以下是一些常见的欧美焊接符号示例，它们于焊接图纸和规范中起着至关重要的作用，助力工程师与焊工准确明白焊缝的要求以及特性，这些符号不但涵盖角焊缝、围焊缝等基本类型，还包含单面焊、双面焊等复杂情况的处理办法，并通过这些示例，我们能够更好地知晓欧美焊接标准的独特之处，为跨地区、跨文化的焊接工作给予有力支持。

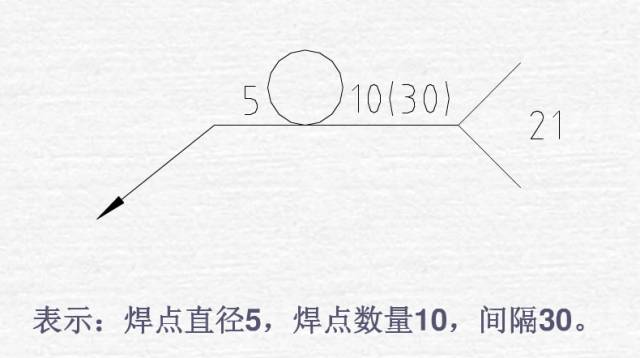

4.5——此符号用于标示焊点的直径大小。

【3】按照图纸里所呈现的图示，那个符号是用来区分CC项或者SC项的特定情形的。

6——此符号代表此处为第六个CC项或SC项。

该符号，被用于标明，①号与②号两点之间的，焊点位置。

12X，表示，两点之间，存在，12个，焊点。接下来，我们，将探讨，一些，日本的，焊接，符号，示例。

A——根据图示，此符号用于标示关键或重要的特性。
