厚钢板焊接坡口处理技巧

对于厚钢板焊接，坡口处理是关系重大的事情，进行坡口形式选择的时候，需要综合考虑许多方面的因素，这其中涵盖了焊接方法，还有钢板的厚度以及工艺要求等等要素。常规的坡口形式存在I形、V形、X形等多种。比如手工电弧焊与埋弧焊，在坡口形式方面存在着要求差异。对坡口进行加工的时候，一定要保证尺寸精度，在这方面机械加工要优于气割，它能够降低粗糙度，减少氧化层等那些缺陷的出现。加工完成之后，需对坡口的表面予以清理，从而去除油污、铁锈和水分，以此确保产生焊接质量。针对比较厚的钢板，能够对坡口进行预热，这样可以减小温差应力，降低硬度，防止裂纹的产生。坡口的角度要保持合适，角度过小对焊缝成形会产生不利影响，角度过大则会增加填充金属量以及焊接变形的风险。《厚钢板焊接坡口处理技巧摘要》。

厚钢板焊接坡口处理技巧1. 坡口的选择与制作

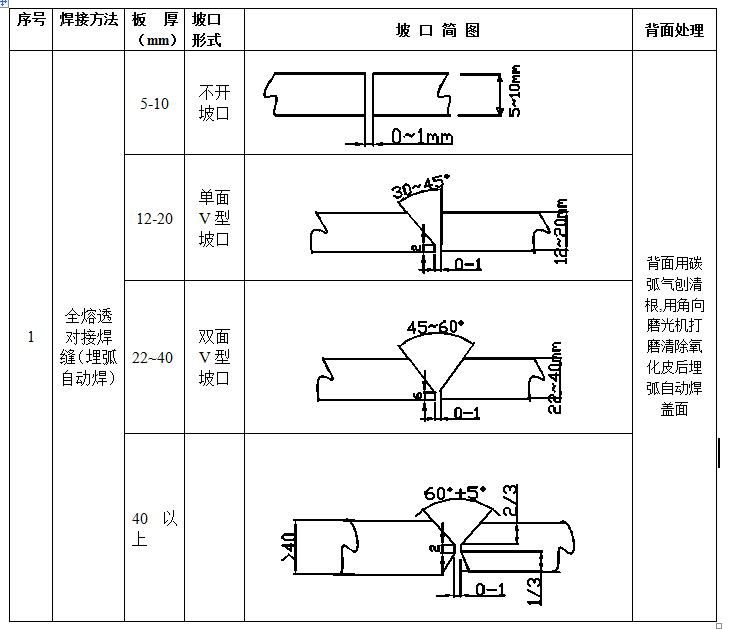

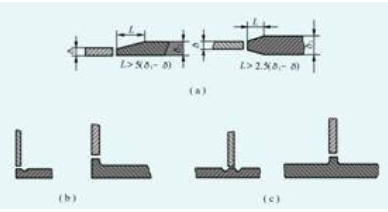

焊接厚钢板时，选择坡口以及制作坡口，是极其关键的一步。通常来讲，板厚一旦超过3mm，就必须要开坡口。常见的坡口形式涵盖V型、K型、U型等，其中V型坡口相对较为常用。其角度一般为60度，深度达到板厚的1/3至1/2。制作坡口能够运用切割机、砂轮机等工具。需要留意的是，坡口的几何形状和尺寸得符合要求，边缘以及底部同样需要予以适当处理。

2. 坡口的清理与准备

焊接之前，要清理焊缝坡口表面杂质，像锈迹、水分、油污这类，防止产生夹渣、气孔这种缺陷。除此之外，要检查焊丝或焊条是不是干的，不存在潮湿状况，而且得选用低氢碱性焊材。

3. 焊接方法与技巧

对于厚钢板进行焊接，要选用直径较大的电焊条，实施多层焊接，在立缝焊接之际，一开始先用小电流溜平（点焊）焊口，等到焊外层的时候，能够采用从下往上左右摆动的手法来操作，进而形成鱼鳞状焊缝，这般一来既美观又牢固。要是属于平缝焊接，并且钢板厚、坡口大的情形下，头一遍先采用较小电流，到第二遍或者第三遍的时候，能够逐渐加大电流，以此保证焊透焊牢。

4. 注意事项

于焊接进程当中，最好是一次性达成完工，防止多次中断致使焊接质量降低。与此同时，需要留意的是，焊接之际不得运用药皮脱落或者焊芯生锈焊条以及受潮结块焊剂和已熔烧过渣壳。要是焊缝出现裂纹，焊工不得自行擅自处理，应查找出原因，制定出修补工艺之后才可以处理。

经上述所述，厚钢板焊接时的坡口处理技巧为主包含正确挑选坡口形式，精心制作并清理坡口，把控正确的焊接方法与技巧，以及关注焊接过程里的各项细节，这些技巧可助力提升焊接质量与效率，保障焊接工作顺利达成。

厚钢板焊接温度控制要点

坡口角度对焊接质量影响

厚钢板焊接顺序优化策略

厚钢板焊接后热处理方法
