这项技术归属钢板焊接技术范畴，确切来讲是一种用于钢板焊接的坡口打磨装置，它含有缓冲底座，缓冲底座顶部固定连着工作架，工作架表面设有往复组件，往复组件包含T形滑轨，T形滑轨开设在工作架内壁顶部，滑轨表面滑动连着T形滑块，T形滑块顶部相连滑动台，滑动台表面有人内腔，内腔内壁一边的顶部与底部都开设有齿槽，齿槽表面啮合着半齿轮，借助传动轴带动半齿轮转动，半齿轮顺应齿槽促使滑动台做往复动作，达成了带动钢板持续进行往复运动的功效，进而取代手持打磨工具开展打磨，保障了打磨的均匀程度，并且也防止了不可控损害的发生。
全部详细技术资料下载
【技术实现步骤摘要】
本技术属于钢板焊接，具体的说是一种钢板焊接用坡口打磨装置。
技术介绍
1、焊接属于一种采用加热、处于高温或者施加高压的办法来接合金属或者其他具备热塑性的材料的工艺以及技术，经过焊接之后，两个物体件会生成一道坡口，在一些钢板进行焊接以后，需要把这个坡口消除掉。
2、当前，去除坡口之际，主要是在随地开展打磨操作，钢板焊接完毕后，径直更换打磨工具，由工作人员手持打磨工具对坡口予以打磨，打磨时依据钢板焊接口的长度，要持续移动打磨工具，确保每个坡口都能被打磨到，直至打磨结束之时，取出焊接以及打磨后的钢板便可标点符号。
3、当前现有技术里，针对钢板经焊接所形成的坡口开展打磨操作时，于人工进行打磨的情形下，存在致使打磨不够均匀的可能性，并且鉴于无法确定坡口是否易于打磨，这有可能致使打磨所需时间较长，而工作人员长时间手持打磨工具，会出现手酸状况，进而引发一些不可控的损害。
4、因此，针对上述问题提出一种钢板焊接用坡口打磨装置。
技术实现思路
1、为补现有技术之不足，要把上述问题予以解决，从而得出了一种用于钢板焊接的坡口打磨装置。
2、本技术解决其技术问题所采用的技术方案是：
【技术保护点】
1.一种用于钢板焊接时进行坡口打磨的装置，有着这样的特征，它包含缓冲底座(1)，缓冲底座(1)的顶部固定连接着工作架(2)，工作架(2)的表面设置有往复组件。

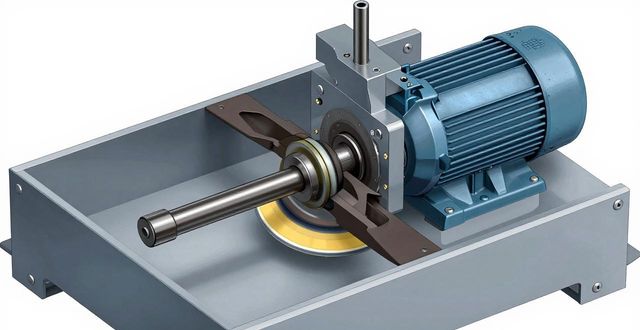

2.有一种用于钢板焊接的坡口打磨装置，是依据权利要求1所述的那种，其具备这样的特征，在内腔(6)里头，并且是处于工作架(2)的表面位置，安装着电动机(10)，电动机(10)的输出轴借助联轴器，与传动轴(9)的一端被固定连接。
3.有一种钢板焊接用坡口打磨装置，它是根据权利要求2所述的，其有着这样的特征，一方面，传动轴9的一端，会依次穿过半齿轮8，然后穿过工作架2，并且延伸到工作架2的一侧。另一方面，传动轴9处于工作架2一侧的那一端，固定连接着主动带轮11。
【技术特征摘要】
1.一种钢板焊接用坡口打磨装置，其特征在于：包括缓冲底座(1)；所述缓冲底座(1)的顶部固定连接有工作架(2)；所述工作架(2)的表面设有往复组件；
2.根据权利要求1所述的一种钢板焊接用坡口打磨装置，其特征在于：所述内腔(6)的内部且位于工作架(2)的表面安装有电动机(10)；所述电动机(10)的输出轴通过联轴器与传动轴(9)的一端固定连接。
3.一种钢板焊接用坡口打磨装置，依据权利要求2所述，有着特别之处。传动轴9的一端，先后穿过半齿轮8以及工作架2，最终延伸到工作架2的一侧。传动轴9处在工作架2一侧的那一端，固定连接着主动带轮11。主动带轮11的表面，借助皮带实现与从动带轮12的传动连接。
4.那依据权利要求3所讲述的一种用于钢板焊接的坡口打磨装置，其具备这样的特征，工作架(2)的顶部，进行了固定连接有关转。
【专利技术属性】
从事技术研发工作的人员有，林文杰，还有赵锦峰，以及丁明建，另外于志光，再有王玉娟，并有于永鹏。
申请(专利权)人：，
类型：新型
国别省市：
