1.焊接操作规范及注意事项

1.焊接操作规范及注意事项

将金属部件通过加热或加压等方式，使其连接在一起的焊接，作为一项具备关键意义的工艺技术，在各个工业领域都有着广泛的运用。为了能够保证焊接操作的安全性以及质量，依照一套具有规范性的焊接操作流程去进行操作，显得特别重要。接下来，我们会对焊接操作的规范以及需要注意的事项展开深入的探讨。

焊接之前，定然要彻底清理坡口两侧30mm范围内存在的毛刺、油污、水锈脏物以及氧化皮，以此来保证焊缝质量不会受到影响。要是施工环境温度低于零度，或者钢材的碳当量大于0.41%，再或者结构刚性过大、物件较厚，那么就需要采取焊前预热举措，预热温度控制在80~100℃，并且要确保预热范围达到板厚的5倍，不过不能小于100mm。要是工件的厚度超出了6mm，那么为了保证焊透的强度，就得在板材对接的边缘去开设V形或者X形的坡口，这个坡口的角度是60°，钝边p要控制在01mm的范围以内，装配间隙b同样是01mm。要是板厚差达到了或者超过了4mm，那就需要对较厚板材的对接边缘做削斜处理。在进行焊接之前，要认真检查CO2焊机的送丝是不是顺畅，还有气体流量，保证其处于良好的状态。要是使用瓶装气体，那就得做排水提纯处理，还得严密监控气体压力，一旦压力比9.8×10.5PQ（10kgf/mm2）低，就得马上停止使用。根据不同焊接工件以及位置，要恰当调节焊接规范。一般来说，焊接规范能依照下面这个公式来设置：V=0.04I+16（允许误差±1.5V）。

2.焊接材料的选择与应用

于焊接进程当中，焊接材料的挑选相当关键至极，它径直对焊缝的质量、强度以及耐久性产生影响，是以，按照各异的焊接需求以及工件特性情况，得要切当合理地挑选适宜的焊接材料，与此同时，在运用期间的时候，还应当留意焊接材料的干燥状况、清洁与否以及保护事宜，以此来保证其性能能够稳定地获得发挥。

二氧化碳气体纯度要达到百分之九十九点五，含水量不能超过百分之零点一，含碳量同样要控制在百分之零点一以内，以此来保证焊接质量。在开展重要结构的低碳钢以及高强度低合金钢焊接的时候，要选用焊丝牌号；对于一般低碳钢结构的焊接而言，则推荐使用焊丝牌号。

3.焊接时的关键要点

进行焊接操作期间，务必要严格依照一系列操作要点来做，以此保障焊接质量与安全性，这些要点包含从挑选恰当焊丝牌号开始，一直到把控CO2气体纯度以及含水量等好些方面，与此同时，针对不同种类钢材和结构，还得运用不一样焊接策略与技术，遵照这些注意事项，能够明显提升焊接质量跟效率。

焊丝表面得一直保持着清洁，绝不能有哪怕一丁点儿的锈蚀。在垂直或者倾斜位置开展开坡口焊接之际，要自下往上进行操作。对于不开坡口的薄板对接以及立角焊，适宜采用向下焊接的办法。至于平、横、仰对接接头，推荐运用左向焊接法。在室外进行焊接作业之时，要是风速超过1米/秒，就得采取相应的防风举措。焊接顺序的挑选要依据工件的具体结构来确定，以此保证焊接质量。对接接头的两端要设置适当尺寸的引弧和熄弧板，从而保证焊接的连续性和质量。定期清除软管内部的杂物，以及喷咀上面的飞溅物，以此维持焊接进程的顺畅。于进行设有坡口的板缝焊接之际，尤其是在厚板的多道焊缝之中，焊丝于坡口两侧的摆动应当略微作停留。与此同时，运用锯齿形运条方式时，每层的厚度应该控制在4毫米之内，从而确保焊缝的充分熔合。依据焊丝的直径来准确选择焊丝导电阻，并且保证焊丝伸出长度在10倍焊丝直径以内，其目的在于确保焊接的稳定性。送丝软管在焊接进程中要保持拉直状态，防止盘曲，同时其半径不得小于150毫米。再者，于开始进行焊接以前，务必要保证送气软管当中的不纯气体已经彻底地被排出来。要是导电咀由于磨损致使孔径变大，这会对焊接的稳定性产生影响的，在这样的情形之下就应该迅速换上新的导电咀。

4.焊接程序

执行焊接操作时，要遵循一系列精心架构的程序，质量还有效率得确保。这些程序覆盖从准备工作到最终完成的多个环节，每一步都关键至极。依循正确的焊接程序，高质量焊缝能获取，焊接过程安全又稳定可确保。

5.焊接程序详解

于执行焊接操作之际，务必要严格依照一系列的程序，以此来确保焊接的质量以及效率。这些程序涵盖多个环节，每一个步骤都具有至关重要的地位。遵循正确的焊接程序，能够确保获取高质量的焊缝，并且保障焊接过程的安全以及稳定。以下即为焊接过程当中需要遵循的一些关键步骤：

板缝焊接时，要先焊端焊缝，之后焊边焊缝，尤其针对着纵横交叉的焊缝而言。当接缝长度超过1米时，推荐采用分中对称焊法或者逐步退焊法，以此来确保焊接的均匀性以及质量。在物架上同时有对接与角接焊缝的情形下，应先焊接板的对接缝，跟着是物架的对接焊缝，最后再去焊接物架与板的角接焊缝。对于对称物件，要从中央朝着首尾方向开展焊接，并保证左右方向上具备对称性。若处于焊接进程当中，当同时有上、平、立、角等多种焊缝存在时，要遵循先进行立角焊，而后开展平角焊，先施焊短焊缝，之后施焊长焊缝的次序。用于吊运的“马”的焊脚应当与“吊马”的板厚相适配相合，并要保证四周焊缝包角是完整无缺的，焊接过后需认真仔细地检查焊缝质量。要是部件的焊缝质量不好，应当在部件制造阶段就着手进行修正，从而保证整体安装焊接的质量。

6.焊接质量要求

在进行焊接时，保证焊接质量这件事极其关键，相当重要。为了达成高质量的焊接标准，一系列严格的要求以及程序是必须要遵循的。这些要求涵盖范围广泛，从焊缝的均匀性，再到焊缝的对称性，还有焊后的检查等好多方面，目的在于确保每一处焊缝都能够达到预期设定的质量水平。遵循这些要求，能够显著地提升焊接的质量以及效率，进而保障整个工程的安全与稳定。

对于关键结构里的对接焊缝，得依照设计所规定的技术要求，开展一定数量的X光或者超声波内部检查，且要依据设计规定的标准予以严格评定。全部结构焊缝的外在质量全都必须承受检查，具体要求是这样的：

（1）必须保证焊缝的直线度 ，在任意100mm的范围当中 ，直线度偏差不可以超过2mm。

（2）焊缝的过渡必须光顺，避免出现急剧的＜90°转折。

（3）对于长度为25mm的焊缝，其高低差应控制在1.5mm以内。

（5）焊缝咬边深度处于一定范围需加以控制，当板厚小于或等于6mm时，咬边深度d不应超过0.3mm，当板厚大于6mm时，咬边深度d不应超过0.5mm。

（6）焊缝表面不得低于工件表面，且不得存在裂缝或未熔合的缺陷。

（7）多道焊缝表面堆叠相交处的下凹深度应小于等于1mm。

（8）发现了焊接缺陷，这种情况下是允许做修补的，并且修补完成之后要打磨得到表面光顺的效果。

（9）要是部件物材属于铸钢件，那么焊完之后，一定得开展550℃的退火处理，目的在于释放应力，针对焊接结构。

火工校正操作是被允许的。

7.3.2 焊接施工前的准备

在钢结构进行制作以及安装之前的时候，施工单位需要依据合格的焊接工艺评定得出的结果或者切合免除工艺评定条件的依据，去编制详细的焊接工艺方面的文件。这个文件应当涵盖以下诸如这般的关键内容：

得选那种焊接方法呀，或者可能是焊接方法的组合方式，母材的规格、牌号、厚度，都得明确，还有相应的覆盖范围呢，填充金属咱得选好其规格、类别以及型号，要明确焊接接头的设计，坡口形状、尺寸，还有允许的偏差范围，得确定好是啥焊接位置，要选合适的焊接电源及其极性，得进行清根处理，要去设定焊接工艺参数，这参数里有焊接电流、电压、速度，还有焊层和焊道的分布情况，要把预热温度和道间温度控制在合适范围内，得实施焊后消除应力处理，还得遵守其他相关的必要规定。

8.Ⅱ 焊接作业条件

当准备着手进行焊接作业之际，一定要对一系列作业条件予以充分考量且使之得以满足。这些条件，不单单同焊接的质量以及效率存在关联，还会对作业的安全性产生影响。所以，在开启焊接之前，务必要保证认认真真、仔仔细细地检查并确认所有必需的作业条件均已达成满足状态。

6.3.3 在焊接进程当中，务必要保证作业的环境状况符合一定的水准。详细来讲，作业的环境温度应当保持于不低于负十摄氏度的程度，以此来确保焊接的质量。与此同时，焊接区域的相对湿度同样需要把控在百分之九十以内，用以避免因湿度过高从而对焊接效果造成影响。除此之外，在开展手工电弧焊以及自保护药芯焊丝电弧焊的时候，焊接区域的最大风速不应该超过八米每秒，以此来确保电弧的稳定；而要是进行气体保护电弧焊的情况下，风速就应当掌控在两米每秒以内，进而保证焊接的质量与安全。要是实际作业的条件超出前边所说规定范围，并且肯定得开展焊接工作，那么就得去制定专门的、针对此情况的焊接方案，借此一来保证作业过程的安全以及质量不过关。

6.3.4，于现场开展高空焊接之际，务必要搭建起稳固的操作平台，还要搭建防护棚，以此来保证作业的安全。

6.焊前，要清除待焊部位的氧化皮、铁锈、油污等杂物，确保焊接质量，与此同时，焊缝坡口需依照《钢结构焊接规范》GB 50661的规定来检查。

6.进行焊接作业的时候，必须严格依照工艺评定所给出的参数开展，目的是保证焊接质量。

6.3.7，当焊接作业的环境温度处于低于0℃然而又不低于-10℃的状况时，应当采取加热或者防护的措施，先把焊接接头以及母材加热到规定的温度之后，才进行施焊。

6.3.8规格的定位焊，其焊缝厚度以及长度，应当吻合要求，并且和正式焊缝具备相同的工艺，还有一样的质量标准。多道定位焊缝的端部构成阶梯状，而且预热温度比正式施焊温度要高。

6.3.9 引弧板的选择要和被焊钢材的焊接性相近，引出板亦然，衬垫板的选择同样如此，并且引弧板的长度得满足要求，引出板长度也要满足要求。焊接结束之后，要采用恰当方法去掉这些板件，还要修磨得平整。

6.3.10，钢衬垫板要跟接头母材紧密贴合连接，并且其厚度得依据不同的焊接方法来加以确定。

6.3 点 14 分，焊接接头的预热温度以及道间温度，应当符合《钢结构焊接规范》GB 50661 的规定。要是工艺所选用的预热温度，比规范要求低，那么就应该通过工艺评定试验来确定。

6.3.15，为了控制焊接变形，要采用恰当的焊接工艺以及顺序。针对对接接头、T形接头还有十字接头等，在条件许可的情形下，适宜进行双面对称焊接。并且，对于拥有对称截面的构件和节点，同样要遵循对称焊接的原则。

2. 针对并非呈现对称状态的双面坡口焊缝而言，建议率先去焊接深坡口那一侧的部分焊缝，紧接着要将浅坡口那一侧焊接至满焊状态，最终再把深坡口那一侧的焊缝给完工。要是碰到了特厚板进行焊接的情况，那就应当增加轮流对称焊接的循环次数，以此来确保焊接质量。

3. 对于长焊缝的焊接工作，推荐运用分段退焊法，或者采用跳焊法，亦或是多人对称焊接法，以此来提升效率并且确保质量。

6.焊接构件时，于3.16这个时间点，为能有效把控收缩以及变形，建议运用留出焊接收缩余量或者预先设置反变形的办法。这些余量还有变形的值，要经由精心去计算或者去试验来予以确定，从而保证焊接质量。

6.在装配焊接进程之际，需优先考量先去焊接那些收缩量相对较大的接头，随后再对收缩量较小的接头展开焊接作业。与此同时，要实实在在保证接头于较低的拘束情形下实施焊接操作，以此有助于把控变形情况。

接下来，我们探讨焊后消除应力的处理措施。

6.在 3.18 这个时间点上，要是设计文件或者合同文件里清晰地表明了焊后必须消除应力，那么在那种需要经过疲劳验算的结构当中，尤其是那些承受拉应力的对接接头或者焊缝比较密集的节点以及构件部分，就得采用电加热器局部退火或者加热炉整体退火这些方式来消除应力。要是仅仅是为了稳定结构尺寸这个目的，那么就能够选择振动法来消除应力。

6.一定要遵循现行行业标准《碳钢、低合金钢焊接构件焊后热处理办法》JB／T 6046规定所明确出来要用的3.19焊后热处理措施。当对焊接构件开展局部消除应力热处理工作，运用电加热器的时候，必须要保证加热设备配置了温度自动控制仪，而且它的加热性能要满足使用需求，测温性能也得满足使用需求，控温性能同样要满足使用需求才行。除此之外，构件焊缝每一侧面的加热板（带）宽度起码得是钢板厚度的三倍，并且不能小于200毫米。为了让热量维持集中状态，加热板（带）以外的构件两侧得用保温材料予以覆盖。

6.3.20，于采用锤击法消除中间焊层应力之际，要选用圆头手锤或小型振动工具来操作，并且要留意防止对根部焊缝、盖面焊缝或者焊缝坡口边缘的母材予以锤击，以此保障操作的安全性与有效性。

6.在3.21这个时间点，要是选用振动法去消除应力，那么对于振动时效工艺参数的挑选以及技术方面的要求，就得严格依照现行的行业标准，也就是《焊接构件振动时效工艺参数选择及技术要求》JB／T 10375的相关规定来执行，以此保证操作能够符合规范要求，最终达成预期的效果。

接下来，我们转向焊接接头的相关内容。

9.Ⅰ 全熔透和部分熔透焊接

6.4.1 对于T形接头、十字接头、角接接头等那些要求全熔透的对接和角接组合焊缝，其加强角焊缝的焊脚尺寸应当不小于t／4，这可参见图6.4.1(a)至图6.4.1(c)。要是设计当中存在疲劳验算要求，就像吊车梁或者类似构件的腹板与上翼缘连接焊缝，其焊脚尺寸应为t／2，并且不应超过10mm，这可参见图6.4.1(d)。与此同时，焊脚尺寸的允许偏差范围是0～4mm。

6.施焊出的，4.2全熔透坡口焊缝对接当中的接缝余高，得依照，表6.4.2所规定的，那般去做：

表6.4.2 对接接头的焊缝余高（单位：mm）

在这里，能够接着去讲述，关乎全熔透坡口焊缝对接接头，焊缝余高的具体规定，或者是标准。

6.对于全熔透且双面为坡口形式的焊缝而言，其坡口深度能够不等厚，然而，较浅的那个坡口深度务必至少达到接头厚度的四分之一哟。

6.在部分熔透焊接这个情况里，要保证设计文件规定的有效焊缝厚度得以满足，这是必须做到的。对于T形接头以及角接接头当中的组合焊缝，这里面有部分熔透坡口焊缝和角焊缝，其加强角焊缝的焊脚尺寸得设定成接头里最薄板厚的四分之一，并且这个尺寸不能够超过10毫米。

6.4.5角焊缝连接的部件，应做到紧密贴合，其根部间隙，不应超过2毫米。要是接头根部间隙，超过了2毫米的情况下，那么角焊缝的焊脚尺寸，需依据间隙值相应去增加，然而最大增加量，不得超过5毫米。

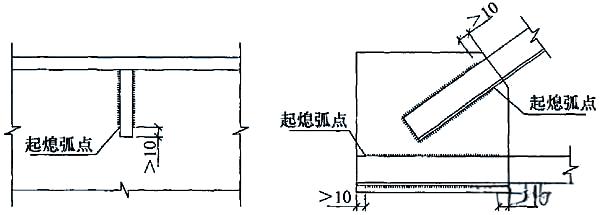

6.4.6，当角焊缝的端部处于构件之上时，转角的地方适宜采用连续包角的焊接方式，以此达到保证起弧以及熄弧的点距离焊缝的端部最少在10毫米之上的目的。要是角焊缝的端部没有设置引弧以及引出板，那么起熄弧的点距离焊缝的端部同样需要维持在10毫米以上的距离，并且要保障弧坑被充分填满。

6.4.7 对于间断角焊缝来说，其每一个焊段的最小长度是不应小于 40 毫米的，然而焊段之间的最大间距啊，是需要被控制在较薄焊件厚度的 24 倍以内的，并且是不应超过 300 毫米的。

接下来，我们针对塞焊与槽焊，探讨了其焊接方法，以及装配间隙，还有填充板材的使用规范。同样，电渣焊的专用设备，以及焊接方式，以及衬垫选择，这些也都是关键要点。对于栓钉焊，我们着重指出了专用焊接设备的必要性，并且详细说明瞭工艺评定，以及试焊，以及焊缝尺寸的确定方法。

针对焊接质量检验这一方面，我们依照了称作《钢结构工程施工质量验收规范》以及《钢结构焊接规范》的国家标准里的相关规定，针对焊缝呐的尺寸偏差一项、外观质量一项还有内部质量一项，都展开了全面的检查。除此之外呢，栓钉焊接完之后的弯曲试验，同样是绝对不可缺少的环节哟。

最后，我们针对焊接缺陷的返修方法展开了探讨，对于超出质量验收标准的焊缝金属缺欠以及母材缺欠，我们运用了砂轮打磨、碳弧气刨等方式进行彻底清除，在采用焊接修复之前，要保证修复区域的表面已然清洁干净，与此同时，我们又明晰了焊缝缺陷返修的具体规定以及操作步骤。

2. 对于焊缝里呈现的凹陷，以及弧坑，还有咬边，或者焊缝尺寸不够等缺陷，要进行补焊处理。

3. 若焊缝有未熔合，以及气孔或者夹渣等缺陷，把这些缺陷彻底清除之后，就必须进行补焊。

4. 磁粉、渗透或其他无损检测方法要用于确定焊缝或母材上裂纹的范围及深度，清除裂纹及其两端各50mm长完好焊缝或母材后，再来一次渗透或磁粉探伤检测，以此确保裂纹被完全清除，之后才可开展补焊工作。对于高拘束度焊接接头裂纹返修这件事，清除裂纹前要在裂纹两端钻止裂孔。返修的时候要通知焊接工程师对裂纹成因做分析，并且制定专门的返修方案。

5. 焊缝缺陷返修之际的预热温度，要比正常焊接之时的预热温度，高出三十摄氏度至五十摄氏度。返修进程当中，应当采用低氢焊接方法以及相应的焊接材料。

焊缝返修应连续进行，若需中断，应采取后热和保温措施。

焊缝缺陷处于同一部位时，返修次数不适合超过两次，要是超过两次，返修之前得对焊接工艺进一步地重新评定，评定达到合格之后才能够继续着手返修，返修完成后的焊接接头区域需要额外增添磁粉或者是着色检查。
