1、培训涵盖的内容有，焊接坡口跟焊接变形，焊接接头的形式以及坡口选用，焊接变形出现的缘由，焊接结构设计和坡口设计，焊接变形的控制与矫直，接头型式与坡口的准备 1、接头的型式包含多种，如角接。 对接接头是两焊件端面相对平行的那种接头，它是焊接结构里采用频率最高的诸多型式中的一种。 还有T形接。 还有搭接等4种。 1.1对接接头，两焊件端面相对平行的接头被称作对接接头。 是属于焊接结构里被采用最多的一种型式。就因坡口形式存在差异，它能被划分成I形、V形、X形、U形以及双U形等类别，一、是焊接接头形式以及坡口选用情况，（a）为I形坡口 （b）是V形坡口 （c）乃X坡口 （d）是U形坡口 （e）为双U形坟口，1.2角接接头 那两焊件端面间能构成夹角的接头，被称作角接接头。鉴于坡口型式有所不同，它被分成不开坡口、单边V形、V形以及K形等4种型式。
2、（a）不进行坡口开设，（b）是单边V形的那种坡口，（c）属于V形坡口，（d）为K形坡口。1.3的T形接头，一个焊件的端面跟另一个焊件的表面形成复角或基本上是直角状态的接头，就称作T形接头。它的应用范围在仅仅次于对接接头之后。按照坡口形式的不一样，分成不进行坡口开设、单边V形、K形以及双U形等4种情况。（a）是I形坡口，（b）是单边V形坡口，（c）是K形坡口，（d）是双U形坡口。当用T形接头来连接焊缝的时候，板厚小于3mm的情况下可不开放口。3个焊件装配成为“十”字形的接头，这就叫十字接头。确切来讲是两T形接头相互组合而成的。1.4那种搭接接头呢，两焊件有部分呈现重叠从而构成的接头，就被称作搭接接头。依据结构形式以及对于强度的要求存在差异，它被划分成不开坡口、圆孔内塞焊以及长孔内角焊等三种类型,图（a）所示的乃是不开坡口的搭接接头，应用于厚度12mm及以下的情况。
3、可采用双面焊接的焊件，有时会遇到。这类用于不重要结构、承载能力低的接头，当遇到重叠面积较大时，为保证焊接强度，可分别选用图(b)、(c)两种形式。2、坡口的准备 2.1坡口的定义及作用 依设计或工艺要求，在焊件待焊部位加工，使其成为一定几何形状与尺寸的沟槽，此沟槽被称作坡口。其作用在于： (1)让热源（电弧或火焰）能够抵达焊缝根部，以确保根部实现焊透。 (2)利于操作以及清理焊渣。(3)将焊缝成型系数予以调整，以此来获取较为良好的焊缝成型情况。（4）对基本金属跟填充金属的比例展开调节操作。2.2选择坡口的原则，为了能够得到高质量的焊接接头，需要挑选适宜的坡口型式。坡口的选择，极其主要的是取决于母材厚度、焊接所运用的方法以及工艺方面的要求。在进行选择之际，应该留意下面这些问题：（1）尽可能地减小所填的。
4、就加金属的量而言，(2)坡口所呈现的形状在加工层面较为容易处理，(3)相当便于焊工去实行操作以及清理熔渣，(4)在焊接完成之后应力以及变形要尽可能地小。V、U、X型这类坡口相互之间的比较，坡口形式比较之时所要考虑的条件有对焊缝填充金属量的影响，焊件所需翻转的情况，焊后变形的程度，V这种坡口在加工方面较为便利，焊缝填充金属量较多，焊件翻转可不进行，焊后变形较为大，U这种坡口在加工方面比较复杂，焊缝填充金属量少，焊件翻转可不进行，焊后变形较小，,X这种坡口在加工方面较为便利，焊缝填充金属量较少，焊件有翻转的需求，焊后变形较小,2.3坡口的制备过程中所采取的方法，是依据焊件的尺寸大小、形状特征以及加工条件来予以确定的，存在以下这些方法：(1)剪边这种方式，是利用剪板机来进行剪切加工，常常应用于I形坡口。(2)采用刨床或是刨边机予以加工的刨边，常常被应用于板件的加工之中 ，(3)借助车床或者车管机来进行加工的车削，它是适用于管子加工这一情况的 ，(4)运用氧一乙快火焰手工切割或者自动切割机切割从而加工成I形、V形、X形以及K形坡口的切割 ，(5)具备主要用于清理功能的碳弧气刨。
5、于焊根之时进行开槽作业，其效率相对较高，然而劳动条件却比较差。(6)展开铲削或者磨削工作，要借助手工方式，或者利用风动工具、电动工具来进行铲削，亦或是运用砂轮机（抑或是角向磨光机）来实施磨削加工，此方式效率偏低，大多应用于焊接缺陷需要返修的部位来进行开槽。坡口加工质量对焊接过程存在着极大影响，这种影响应当与图纸或技术条件的要求相契合，1 焊接结构材料的挑选 焊接结构材料所需遵循的挑选原则如下： 1.1 为满足使用要求，需挑选易于焊接的材料； 1.2 对于高强度结构钢，应尽可能优先予以挑选； 1.3 关键重要的结构必须选用镇静钢； 1.4 当异种钢材相互焊接时，针对较弱的一方要采取相应措施； 1.5 应较多地使用锻造、压制以及型材，从而减少焊缝。二、针对焊接结构展开设计以及进行坡口设计，涉及焊接接头的工艺设计，其中包括焊缝加以布置，焊缝布置具备一般原则，其一要做到避开应力最大值所处位置，其二要使焊缝远离加工面区域，其三那种对称布置形势下变形会比较小。
6、 2.4焊缝布置要力求分散；2.5为对便于操作予以周全考虑；2.6尽量采用平焊以提高效率。3坡口设计原则 3.1在开展焊缝尺寸大小以及接头形式的设计工作时，首先得明确究竟是工作焊缝还是联系焊缝。工作焊缝：与被连接的元件呈串联状况，它肩负着传递全部载荷的职责，一旦发生断裂，结构便会失效，其应力称作工作应力。首先，联系焊缝是这样一种焊缝，它与被连接件呈并联状态，传递着十分微小的载荷，主要发挥着元件之间相互联系的功能，一旦该焊缝断裂，结构不会即刻失效，这种焊缝的应力被称作联系应力。其次，工作焊缝必须开展焊缝强度计算；而联系焊缝则要基于经济性考量来减小以及减短焊缝；对于具备双重性的焊缝，也就是既有工作应力又存在联系应力的那种，只计算工作应力，而无需考虑联系应力。最后，是 3.2 坡口的一项设计内容是坡口作用。

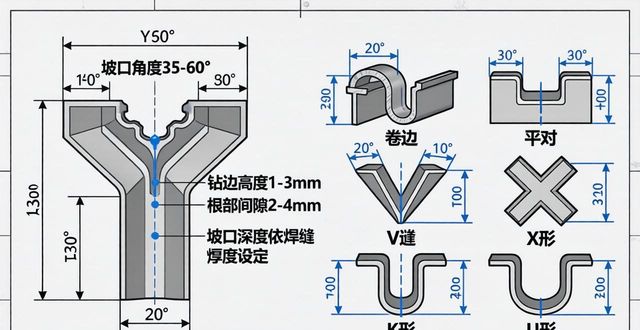

7、关键在于加大熔深，提升焊缝截面的有效厚度。就对接 Y 形坡口而言：坡口角度是 3560，若太大则会增添加工余量、焊接成本以及变形；钝边高度 p，在需要熔透时通常为 13mm；根部间隙 b，为保证钝边熔透，一般是 24mm，倘若过大就容易形成虚焊；坡口深度 H，依据所需的焊缝厚度来进行设定。(2)坡口形式：对接焊缝的焊接边缘能够分成卷边、平对或者加工成 V 形、X 形、K 形以及 U 形等。方形对接当中，无间隙的情况适用于板厚小于3mm的情形；有间隙或者带垫板的对接适用于板厚小于16mm的状况，其加工经济性是最好的。单面V型它适合于板厚在16mm左右的情况；双面V型适合于板厚在32mm以下的状况；单面U型其加工难度会增加，不过比单V型坡口而言能节省焊接材料；双面U型加工困难。
8、程度有所增添，然而相较于双 V 型坡口而言，能够节省焊接材料；，（3）角焊缝的坡口形式主要存在以下 3 种：，依据受力状况来判定是否需要焊透： 图 a 呈现的是不开坡口的焊缝，其加工的经济性是最为良好的； 针对较厚的板材，能够采用图 b 所展示的 K 形坡口，如此操作比不开坡口采用大尺寸的角焊缝更具经济性，并且疲劳强度较高； 对于要求完全焊透的丁字接头，采用半 V 形坡口从一面进行焊接，焊接完成后清根焊满，类似于图 c，比采用 K 形坡口施焊更为可靠。坡口设计原则如下，其一为经济性原则，即在满足强度要求这个前提之下，要去选择适宜合理的接头以及坡口，以此来减少焊材的填充量，进而提高焊接效率；其二是考虑坡口加工，需优先挑选便于加工的坡口，像V形、X形坡口，U形和双U形坡口加工会相对困难些；其三是避免焊接缺陷，因为采用不合适不恰当的坡口形式极易产生焊接缺陷。
9、诸如：坡口角度要是过大，就会导致焊接热输入量大，进而使得工件发生变形；钝边倘若过高，便无法完全熔透，残留下来的钝边也就成了缺陷源。3.3焊缝大小的设计之中，对接焊缝的有效厚度 S 呈现如下图示：,是依据焊缝强度要求来进行设计的，与此同时还要一并思考经济性问题；重要的焊缝需要采取等强原则，S 等于较薄板厚。.,最小焊脚尺寸,考量可操作性,三、焊接变形出现的缘由,复合板修补之际主要是收缩变形、弯曲变形以及波浪变形,焊接变形出现的原因,焊接之时,因局部高温加热致使焊件之上温度分布不均衡,最终致使在结构内部生成了焊接应力与变形。（内变形） 焊缝金属冷却之际,当其从液态转变为固态之时,其体积会收缩。鉴于焊缝金属与母材紧密相连,所以,焊缝金属无法自由收缩,这会引发整个焊件的变形。
10、形，与此同时在焊缝当中引发残余应力。(缩边)，四、焊接变形的控制与矫正，1. 设计措施 （1）契合要求地挑选焊缝的尺寸以及形状（如同图） 在确保结构承载力的情形下，尽可能运用较为小的焊缝尺寸，削减热输入对于材料性能的作用，并且降低成本。相同承载力的十字接头，箱形梁的不同接头形式，（2）恰当地选择焊缝长度还有数量 只要是允许的，较多地采用型材、冲压件；焊缝诸多且密集的地方，可以采用铸焊联合结构，如此便能够减少焊缝数量。除此之外，将壁板厚度予以适度增加，借此来削减肋板数量，又或者运用压型结构去替换肋板结构，这些举措对于防止薄板结构出现变形而言均颇为有利。存在某一种加强筋状况，（3）对焊缝位置进行合理安排，要让焊缝尽可能地对称于截面中性轴，或者使焊缝靠近中性轴，如此这般对于减少梁柱的挠曲。
11、良好效果体现在变形之上，箱形以及工字梁关于焊缝的布置情况当中（后者具备较好的状况），2.牵涉工艺措施 （1）属于反变形法 ( 呈现如图所示的样子)，存在几种反变形的措施，（2）是留余量法 在下料这个环节的时候，把零件实际的长度或者宽度尺寸比设计尺寸适度加大，以此来补偿焊件出现的收缩情况。 留余量法主要是用于避免焊件产生收缩变形的，（3）为刚性固定法 1）把焊件固定于刚性平台之上。薄板拼接之际的刚性固定，2）将焊件组合成刚性更为大或者对称状态的结构。T形梁有着刚性固定以及反变形呢，利用焊接夹具能增添结构的刚性与拘束，对接拼板的时候存在刚性固定，还要选择合理的装配焊接顺序，因为装配焊接顺序对焊接结构变形的影响是极为巨大的，对于大型且又复杂的焊接结构来说，只要条件是允许的，那就把它划分成若干个结构简单的部件，单独去进行焊接。
12、随后再将其总装组合成为一个完整的整体。正在开展施焊操作的焊缝应当尽量地靠近结构截面的中性轴。进行主梁的装配焊接工作，，对于那些焊缝呈现非对称分布状态的结构，在进行装配焊接的时候应当先对焊缝数量较少的那一侧实施焊接操作。阐释压力机压型上模的焊接先后顺序，那些焊缝呈对称状态分布的结构，理应安排偶数名焊工以对称的方式进行施焊作业。说明简体对接焊缝的焊接先后顺序，当焊接长度较长超过丨m以及之上的焊缝时候才可以运用如下图示所展示的方向以及先后顺序来开展焊接工作以此来尽力减小其在施行焊接之后所产生的收缩变形情况。校正焊接变形的举措首先是手工矫正法，其次是机械矫正法，运用机械方式进行矫正变形的原理在于凭借将缩短的尺寸予以拉长，进而使得这些被拉长的尺寸能够与较长的部分相互适配，以此达成恢复到原本的尺寸，或满足技术条件对于几何尺寸的规范性要求这一目的。机械矫正法极易引发会导致在金属材料因冷作硬化而致使其变脆的状况出现，并且还会产生附加应力，所以通常适用于变形程度不大的小型结构件。用机械矫正法去矫正梁的弯曲变形。这是矫正焊接变形的措施之一。还有火焰加热矫正法，其矫正原理与机械矫正相反。它是借助局部加热，接着随之快速冷却，让焊件伸长的部位得以缩短，以此达成矫正变形的目的。火焰加热存在点状加，热、线状加热以及三角形加热等方式。这种方法一般运用的是气焊炬，不需要专门的设备。操作简单且便利，具备机动性与灵活性，能够在大型复杂结构上开展矫正。，用于矫正焊接变形的措施，（2）是线状加热，（1）为点状加热，矫正焊接变形的措施，还有三角形加热，工字梁弯曲变形的火焰矫正，火焰在矫正焊接变形时取决于下列三个因素： （1）加热的方式 （2）加热所处的位置 （3）加热的温度以及加热区的面积，谢谢！
