焊接接头形式及坡口.ppt

供会员分享的那个，名为《焊接接头形式及坡口.ppt》的文件，是能够在线去阅读的，对于更多与之相关的，有着28页内容的那个《焊接接头形式及坡口.ppt》，可以在知学网上展开搜索。

焊接坡口形式及选用，选用焊接坡口形式及选用XX职工教育培训中心，职工教育培训中心张英，张英职工教育培训中心课程设计(1)，教材说明，我所使用的教材是机械工业出版社出版的，机械工业出版社出版的焊工工艺学第三版，“焊接坡口”内容是在，在学习了电弧焊原理的基础上导入的，职工教育培训中心课程设计(2)，课题在教材中的地位，为了保证焊接质量，焊工在焊接前，首先正确选择合理的坡口，所以它是本教材的重点内容之一，职工教育培训中心课程设计(2)，课题在教材中的地位，为了保证焊接质量，焊工在焊接前，首先正确正确选择合理的坡口，所以它是本教材的重点内容之一，职工教育培训中心课程设计(3)，学情分析，我所教的技校学生，因为我校有实习车间，大多数都对这门课不陌生，很感兴趣。

因此，我依据实际情形灵活调整教学进度以及深度，进而保证每位学生都能有一定收获，职工教育培训中心课程设计(4)，课题为焊接坡口，职工教育培训中心课程设计(5)，教学重点以及难点，重点在于，掌握焊接接头的基本形式，掌握坡口的基本形式与特点，掌握坡口的选择原则和目的，培养学生敬业精神，难点是焊接坡口的选择原则，职工教育培训中心课程设计(6)，教学方法是讲授法，焊接坡口赖祖亮小木虫，电弧焊原理是短路引弧，焊条与焊件熔化，液态熔渣上浮，液态金属冷却结晶，从而形成焊缝，课前回顾中，焊接接头由焊缝、熔合区、热影响区组成，用焊接方法连接的接头称作焊接接头，焊接接头涵盖焊缝、熔合区以及热影响区，常见的焊接接头形式有对接、搭接、角接、T接，特殊的焊接接头形式包括十字接头、端接接头、卷边接头、塞接接头、套管接头，职工教育培训中心“什么是坡口？ ”。什么是坡口呢？职工教育培训中心所说的坡口 ，是依据设计的要求 ，或者是工艺方面的需求 ，把焊件准备焊接的部位 ，加工制作成具有一定几何形状的沟槽。

以特定几何形状呈现的沟槽职工教育培训中心，“开坡口的缘由是什么？开坡口的缘故究竟为何？”。职工作为岗位运行力量之一，教育培训中心通过开坡口的方式，其目的在于确保根部能够实现焊透，进而促使清渣工作得以顺利进行，同时还要调节焊缝金属当中母材以及填充金属二者之间的比例关系，目的是获取优良得当的焊缝成形。常见的四种坡口类型有I形坡口、V形坡口、X形坡口以及U形坡口。职工教育培训中心所涉及的坡口呈现出四种常见类型，这其中第一种I形坡口的优点在于无需进行加工坡口，然而缺点是焊缝之后成形状况较差，强度也不高，这种I形坡口应用方面适用于特定数值6的情况。职工教育培训中心坡口的四种常见类型里，第二种V形坡口优点是该 坡口易于得到加工结果，只需要进行单面焊接即可，但是缺点是焊接之后容易产生角变形，针对较厚板材这种情况表现得更为明显，V形坡口应用一般是针对板厚处于一定范围=6到40，或者是仅限于提供一种单面施焊的可能。职工教育培训中心坡口常见的四种类型中，第三种X形坡口，它适用于特定数值=12的情况，其优点是填充金属以及变形程度相较于V形坡口而言会减小二分之一，不过缺点是加工过程比V形坡口更为复杂，并且需要进行两面施焊。

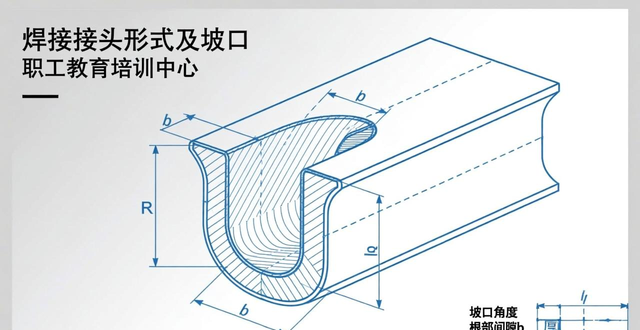

形状复杂，需要两面进行施焊，一般是用于板材较厚并且能够双面焊接，对于变形要求相对较小的工件，职工教育培训中心，坡口常见有着四种类型，坡口常见的这四种类型具备优点，优点是填充的金属比X形小，变形程度小，是单面施焊，缺点是坡口加工存在困难，应用方面，适用于厚度为 =20= 时，多用于厚板且变形要求小，并且只允许单面施焊的工件，(4)U形坡口赖祖亮小木虫赖祖亮小木虫，坡口有着尺寸参数以及符号，坡口角度，根部间隙b用于保证根部能够焊透，便于清理熔渣，保证根部焊透，钝边厚度p用于防止烧穿，根部半径罗R用于增大根部空间，便于根部焊透，U形坡口底部的圆角半径被称作根部半径，焊件进行开坡口时，沿着焊件接头坡口根部的端面直边部分，焊前在接头根部之间预留的空隙被叫做根部间隙，两坡口面之间的夹角被叫做坡口角度，职工教育培训中心，坡口的选择原则是(1)保证焊接质量，(2)便于焊接施工，(3)坡口加工简单，(4)便于控制焊接变形，小结:下面各图是什么接头形式？在下面的各个图之中，呈现的究竟是何种接头形式？（）（）（）（）存在着搭接接头，有搭接接头，还有T形接头，形接头方面有角接接头，角接接头另外还有对接接头，对接接头，职工教育培训中心所涉及的坡口形式是怎样的？坡口尺寸的四要素是什么？坡口形式究竟如何？坡口尺寸的四要素为何？有I形坡口，V形坡口，X形坡口，U形坡口，职工教育培训中心的课后思考，课后思考1提到，对接接头要是两板板厚呈现一薄一厚的状况时，该作出怎样的处理？对接接头要是两板板厚呈现一薄一厚的状况时，又该如何处理。结合课本，找出常用的坡口形式，在生产中，结合课本找出常用的坡口形式，在生产中，还会演变出哪些形式，还会演变出哪些形式。
