焊接符号大全, 关于焊接符号标注、含义以及焊接符号表示方法皆有详细解释, 什么是焊接符号, 焊接符号究竟有什么作用, 那又应该怎样去标注焊接符号, 今日人人机电收集整理了跟焊接符号相关的一系列问题, 以供广大焊接从业人员去查询学习, 一、焊接符号的含义, 焊接符号是一种工程语言, 它能够简单且明了地在图纸之上说明焊缝的形状, 以及几何尺寸还有焊接方法, 焊接符号是以标准图示的形式以及缩写代码来标示出一个焊接接头或者钎焊接头完整的信息, 像接头的位置, 怎样制备以及如何检测等等。在美国焊接学会（AWS）那最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS）里, 有着完整的焊接符号代码体系。
在A2.4）规程里有详细的说明, 焊接符号涵盖诸多信息, 并且颇为复杂, 在实际生产当中大多数的焊接设计人员仅仅运用了其中极少的一部分, 我国的焊接符号是由国家标准GB324所规定的, 二、焊接符号的国家标准按照国家标准划分的焊接符号主要存在以下２个, 1、 GB/T324 —2008焊缝符号表示方法（点击查看）2、。
那种被称作GB985 – 88的, 涉及气焊、手工电弧焊以及气体保护焊焊缝坡口的基本形式与尺寸情况, 且有点击查看字样呈现于此, 还有最全焊接符号说明大全相关内容的excel表格详细讲解可供下载, 其中提到, 谈到到底焊接符号有怎样的作用呢, 焊接符号是一种这样的方法, 即把在图样上线采用技术制图方式所表示出来的焊缝的基本形式和尺寸, 借助一些符号来进行表示的办法, 焊接符号能够表示出, 其一, 所焊焊缝处于的位置, 其二, 焊缝的横截面形状也就是坡口形状以及坡口的尺寸, 其三, 焊缝表面的形状特征, 其四, 表示焊缝的某些特征或者其他的要求。四、焊缝形式在图纸上是怎样被表示的, 坡口尺寸在图纸上又是怎样被表示的, 焊缝形式及坡口尺寸于图纸上通常采用技术制图的方式来表示。为了将焊缝在图样上的表示方法予以简化, 当下采用国家标准所规定的焊缝符号以及坡口尺寸的表示方法。五、焊接符号是由哪些部分构成的, 焊接符号一般是由基本符号与指引线构成的, 在必要的时候还能够加上辅助符号、补充符号以及焊缝尺寸符号。六、表示焊缝的基本符号有啥, 焊缝基本符号是用来表征焊缝截面形状的那种符号, 它借助近似于焊缝横剖面形状的符号予以表示, GB324 – 1988里规定了13种焊缝形式的符号, 具体见表2 – 2。
表明焊缝的辅助符号是哪些起着描绘焊缝表面形状特征作用的符号, 其相关内容见表2-3。当无需确切表明焊缝的表面形状之际, 能够不使用辅助符号。焊缝的那些补充说明焊缝某些特征而采用的符号被称作何种表示焊缝的补充符号, 其详情见表2-4。指明焊缝尺寸的符号是哪些, 焊缝的尺寸符号相关状况见表2-5。焊接符号标注里的指引线, 指引线是用以标明焊缝所在位置的符号。它由带有箭头的指引线以及两条基准线（其中一条是实线, 另一条是虚线）共同构成。首先, 指引线要指向相关的焊缝之处, 此时基准线通常应当是呈水平状态的线条。接着, 焊缝符号以及尺寸是标注在基准线之上的, 在有必要的情况下, 基准线的末尾要加上一个尾部, 这个尾部是用作其他说明用途的（像是焊接方法这类情况）, 就如同图3-18所展示的那样。然后, 焊接符号的标注方法中, 完整的焊缝表示方式应该涵盖上述提到的基本符号、辅助符号、补充符号, 再加上指引线、一些尺寸符号以及数据等内容。最后, 在标注箭头线的时候, 可以让其指向焊缝, 也可以不指向焊缝, 就如同图3-19所呈现的那样。基准线的虚线能够处于基准线的实线上方或者下方 , 当焊缝在接头的箭头那一侧 , 那么基本符号会标在基准线的实线一侧 , 要是焊缝在接头非箭头那一侧 , 则会把基本符号标在基准线的虚线一侧。标注对称焊缝或者双面埠缝时可不添加虚线 , 就像图3 – 20所展示的那样。焊缝尺寸符号以及数据的标注原则如下: 1. 在基本特号的左边进行标注: 钝边高度p , 坡口高度H , 焊角高度K ,焊缝余高h, 熔透深度s , 根部半径R , 焊缝宽度C , 焊角直径d。2.标注在基本符号右边的有: 焊缝长度l, 焊缝间隙e, 相同焊缝数量n。3。标注在基本特号上边的有: 坡口角度a, 根部间隙b。焊接符号标注实例及方法在焊接结构图样上呈现, 焊接方法按照国家标准 -85 的规定, 用阿拉伯效字表示, 且标注在指引线的尾部。常用焊接方法代号的呈现形式见表3 – 9所示。若为组合焊接方法, 可用“/”进行分开, 其中左侧表示正面(或盖面)的焊接方法, 右侧表示背面(或打底)焊接方法。比如V形焊缝先是运用钨极氢弧焊进行打底操作, 随后采用手工电弧焊来盖面, 如此便表示为141/111。焊缝符号以及焊接方法代号标注的示例呈现于图3 – 21。此图所展示的是V形坡口对接焊缝, 背面实施封底焊, 正面焊缝表面处于齐平状态, 焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
aws焊接符号详解AWS其英文全称为

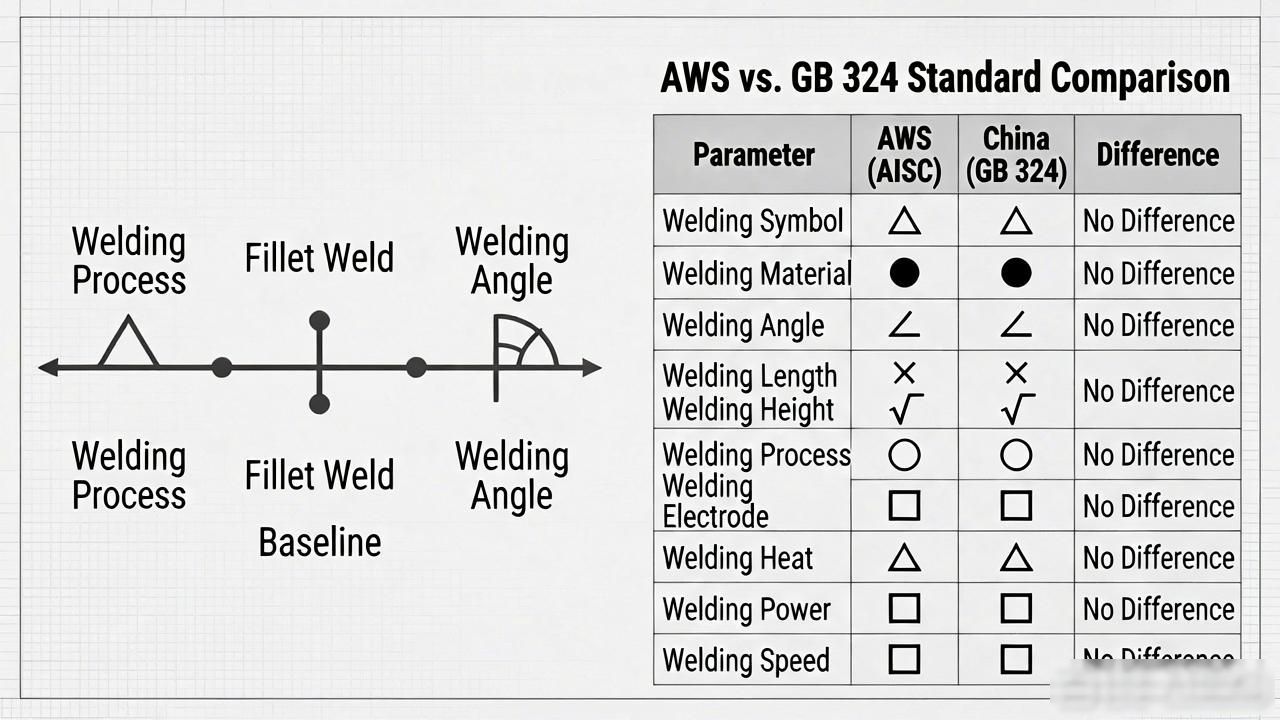

如美国焊接学会, 也就是 AWS, 其焊接符号标准在全球各地被广泛运用, 鉴于 AWS 焊接符号标准与我国焊接符号标准（GB324）存在差异, 所以对于常接触国外图纸的人士而言, 掌握 AWS 焊接符号标准是十分必要的。AWS 与中国标准一样, AWS 焊接符号同样涵盖基准线和箭头线这类基本元素, 并且也有辅助符号, 焊接符号的表示形式大致相同, 如同角焊缝, 国标的和 AWS 标准的均是用三角符号来表示。然而, 焊接符号处在基准线的那个位置, 其表达的意思却完全相反, 所以用到 AWS 标准时要参照原文理解, 不可以按照国标解读, 钢结构焊接符号含义大全里的钢结构焊接符号则鉴于 GB324 一 1988《焊缝代号》来绘制, 钢结构通常归属于建筑学科范畴, 是建筑行业的一部分, 故而在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方式以及相关规定如下: 首先, 焊缝的引出线是由箭头以及两条基准线构成, 其中一条是实线, 另一条是虚线, 它们的线型都是细线, 就如同图1 – 33所示。其次, 基准线的虚线能够画在基准线实线的上侧, 也能够画在下侧, 基准线通常应当与图样的标题栏保持平行, 只有在特殊的条件之下, 才会与标题栏垂直。最后, 要是焊缝处于接头的箭头侧, 那么基本符号将会标注在基准线的实线侧；要是焊缝处于接头的非箭头侧, 那么基本符号将会标注在基准线的虚线侧, 就像图1 – 34那样。4、在处于双面对称焊缝的状况下, 基准线是不需要添加虚线的, 就如同图1 – 35所呈现的那样。5、箭头线针对焊缝的位置通常并没有特殊的要求, 然而在对单边形焊缝作出标注的时候, 箭头线需要指向带有坡口一侧的工件, 如同图1 – 36所示。6、基本符号、补充符号跟基准线相交又或者相切, 且与基准线重合的线段, 是采用粗实线来进行表示的。7、焊缝的基本符号、辅助符号以及补充符号除尾部符号之外, 通通都是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号则是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。8、在同一个图形当中, 当焊缝形式、断面尺寸以及辅助要求全都一样时, 能够只挑选一处去标注焊缝的符号和尺寸。并且要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折之处。就如同图1-37(a)那般。在同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号之中, 分类编号运用A、B、C等, 在同一类焊缝里能够挑选一处标注代号, 就像图1-37(b)那样。9、熔透角焊缝的符号应该按照图1-38的方式去标注。熔透角焊缝的符号是涂黑的圆圈, 绘制于引出线的转折之处。10、外形之中较长的角焊缝（比如焊接实腹钢梁的翼缘焊缝）, 可以不通过引出线进行标注, 而是直接在角焊缝旁边标注焊缝尺寸值K, 如同图1-39。11、于连接长度范围之内仅在局部区段存在焊缝之际, 依照图1-40予以标注。K是角焊缝焊脚尺寸。12、在焊缝分布并非规则之时, 于标注焊缝符号的同一时间。于焊缝处添加中实线用以表示可见焊缝, 或者添加栅线用以表示不可见焊缝, 标注方式如同图1-41。13、相互进行焊接的两个焊件, 当属于单面焊带双边不对称坡口焊缝时, 引出线箭头指向具有较大坡口的焊件, 如图1-42。14、环绕工作件周围的围焊缝符号借助圆圈来表示, 绘制在引出线的转折之处, 并且标注其焊角尺寸K。将其呈现于图1-43之中。15、当三个或者三个以上的焊件彼此相互进行焊接的时候, 其焊缝是不能够当作双面焊缝那般予以标注的, 焊缝符号还有尺寸应当各自分别进行标注, 呈现于图1-44。16、在施工现场开展焊接作业的焊件之上, 那其焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号乃是涂黑的三角形旗号, 绘制在引出线的转折之处, 如图1-45。17、相互进行焊接的两个焊件里, 当仅仅只有一个焊件带有坡口的时候(好比单面V形), 引出线箭头是指向带有坡口的那个焊件上的, 如图1-46。钢结构焊接符号大全：一个钢结构焊接符号标注实例：
