焊接符号及标注方法

1、要整理那种关于焊接符号以及标注方法的ppt, 其中一部分内容摘自GB/T 324 – 2008的相关规定, 此标准明确规定了焊缝符号的表示规则, 并且该标准适用于焊接接头的符号标注, 这是前言部分, 还要针对此进行整理ppt, 然后是目录, 其一为焊接接头及焊缝, 其二为焊接接头的表示方法, 其三是基本符号和指引线的位置规定, 其四是尺寸标注, 其五为焊缝符号的应用示例, 另外电弧焊接头包含4部分, 分别是焊缝、熔合区、热影响区、焊缝附近的母材。从熔化焊焊接接头那儿知道，其组成含, a)对接接头；b)搭接接头, 其中有二分, 一为焊缝金属, 二是熔和线, 还有热影响区, 以及母材, 一、焊接接头及焊缝, 4, 整理ppt, 焊接进程致使焊接接头有着以下力学特性: （1）焊接接头力学性能并非均匀；由于焊接接合点各区于焊接过程中施行着不一样的。

2、经受不同热循环以及应变循环作用了的焊接冶金过程, 各区组织与性能有颇大差异, 焊接接头组织不均匀, 这致使整个接头力学性能不均匀。另外焊接接头工作应力分布不均匀, 存在应力集中, 因为焊接接头有几何不连续性, 所以其工作应力不均匀且存在应力集中, 当焊缝有工艺缺陷、焊缝外形不合理或者接头形式不合理时。会加剧应力集中程度, 进而影响接头强度, 尤其是疲劳强度。一、焊接接头以及焊缝, 5, 整理ppt, （3）鉴于焊接存在不均匀加热情况, 并引发焊接残余应力与变形, 焊接属于局部加热进程的一种, 在电弧焊期间, 焊缝处的最高温度能够达到材料沸点, 然而当离开焊缝之处时温度会急剧降低, 一直到室温。这样的不均匀温度场会在焊件之内致使残余应力以及变形产生。

3、4）焊接接头具备较大的刚性, 经由焊接, 焊缝跟构件构成整体, 故此与铆接或者胀接相比较而言, 焊接接头拥有较大的刚性。一、焊接接头及焊缝,6,整理ppt,（一）接头的基本形式 焊接接头(简称为接头): 运用焊接方法连接的接头。 常用的焊接接头为: 对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头、锁底对接接头等。一、焊接接头及焊缝,7,整理ppt,焊接接头的基本类型,一、焊接接头及焊缝,8,整理ppt,1、对接接头,把处于同一平面里的两个被焊工件的边缘相对实施焊接进而形成的接头称作对接接头,它是各类焊接结构里运用数量最多,同时也是最为完善的一种接头形式,具备受力良好、强度较大以及节省金属材料的特点。

4、料具备的特点。然而, 鉴于乃是两焊件对接相连, 所以对于被连接件边缘所进行的加工以及装配方面的要求就比较高。在焊接生产这个过程当中, 一般会让对接接头的焊缝略微高出于母材板面。因为余高的存在致使构件表面变得不光滑, 且在焊缝与母材的过渡位置会引发应力集中。对接接头所拥有的几种形式,一、焊接接头以及焊缝,9,整理ppt,2、T形接头,把相互垂直的被连接件借助角焊缝连接起来的接头称作T形(十字)接头。T形(十字)接头是能够承受各种方向的力以及力矩的。连接着筒身的插入式主管, 还有连接筒身的加强人孔圈, 它们在压力容器的组建里形成的接头样式, 和在各类箱型架构中相当常见的一种接头形状——没错, 就是T形接头是同一类。在压力容器制造时, T形接头的焊缝往母材过渡时很急促, 接头在受到外部力量作用之时力线发生很大扭曲, 导致应力分布特别不均匀, 而且比较集中。

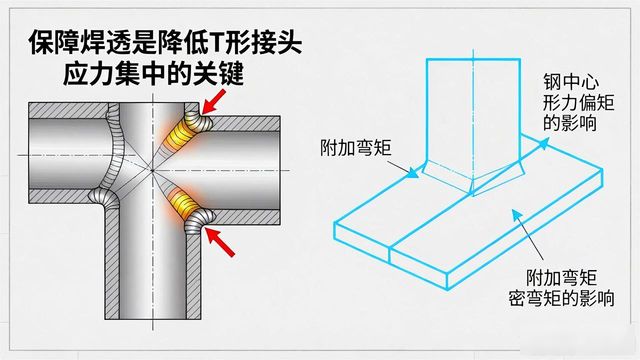

5、复杂无比, 于角焊缝根部以及趾部均存在极大的应力集中。保障焊透乃是降低T形接头应力集中的关键措施之一。T形接头,一、焊接接头及焊缝,10,整理ppt,3、搭接接头 两块板料相互叠放, 且于端部或者侧面施行角焊, 或者添上塞焊缝、槽焊缝予以连接的接头称作搭接接头。 鉴于搭接接头里两钢板中心线并不一致, 受力之时会产生附加弯矩, 这会对焊缝强度造成影响, 所以, 一般情况下锅炉、压力容器主要受压元件的焊缝都不会采用搭接形式。因为搭接接头致使构件形状出现较大改变, 故而应力集中相较于对接接头的情形要复杂许多, 并且接头的应力分布极其不均匀。的是, 在搭接接头里, 依据搭接角焊缝受力方向的不一样, 能够把搭接角焊缝区分为正面角焊缝、侧面角焊缝以及斜向角焊缝。搭接接头,一、焊接接头上。

6、头以及焊缝, 11这个数字, 要整理ppt, 搭接接头除去两钢板叠在端面或者侧面进行焊接之外, 还有开槽焊以及塞焊（圆孔和长孔）等等, 开槽焊搭接接头构造如其图所示, 先是把被连接件冲切成槽, 接着用焊缝金属去填满槽, 槽焊焊缝断面是矩形, 它的宽度是被连接件厚度的两倍, 开槽长度应当比搭接长度稍微短一点。,一、焊接接头以及焊缝,12,梳理ppt,塞焊在于被连接的那块钢板之上钻孔以此来取代槽焊的槽, 借由焊缝金属把孔填充满从而让两块板连接到一块, 塞焊能够划分成圆孔内塞焊以及长孔内塞焊这两类, 就如同所呈现的图示那样。一、焊接接头以及焊缝,13,梳理ppt,4、角接接头 两块钢板形成一定角度, 处于钢板边缘进行焊接的接头称作角接接头。角接头较多应用于箱形构件, 骑座式管接头和筒体的连接方面, 小型锅炉当中火筒和封头连接也属于这种情况。

7、面对这种形式, 跟T形接头相似, 单面焊的角接接头承受反向弯矩的能力极其低, 除去钢板很薄或者不重要的结构之外, 一般都得开坡口两面进行焊接, 不然无法保证质量。角接接头, 一、焊接接头及焊缝, 14, 整理ppt, 在选择接头形式的时候, 主要依据产品的结构, 并且综合去考量受力条件、加工成本等诸多因素。譬如: 对接接头有着受力均匀、节省金属等优势, 所以应用最为广泛。然而, 对接接头对下料尺寸以及组装的要求相对比较严格。大多数情形下, T形接头焊缝仅仅承受较小的切应力, 或者仅仅作为联系焊缝。搭接接头对于装配要求不高, 并且易于装配, 然而接头承载能力低, 一般应用在不重要的结构当中。焊接接头设计里, 对焊缝质量有要求, 对焊缝尺寸大小有要求, 对焊缝位置有要求, 对工件厚度有要求, 对几何尺寸有要求, 对施工条件有要求。

8、差异, 致使于挑选焊接法子以及拟定工艺之际具备形形色色的特性。恰当的焊接接头设计以及挑选, 不但可以担保钢结构的焊缝以及整体的强度, 而且能够让生产工艺得以简化, 进而节省制造成本。于焊接接头以及焊缝方面, 需进行整理ppt, 其中涉及到设计与选择焊接接头的主要因素, 其一为要确保焊接接头能够满足使用方面的要求, 其二是接头形式应当担保所选焊接方法得以正常实施焊接过程, 其三是接头形式理应尽可能简易, 要尽可能选用平焊此种自动的焊接方式技术, 而较少采用仰焊以及立焊的方式技巧, 并且最大应力最好不要设定在焊缝之上位置, 其四是焊接工艺必须能够保障焊接接头在设计的相应温度条件连同腐蚀介质环境里正常开展工作, 其五是焊接所产生的变形以及应力要小, 得能满足施工需求所必备那些对应技术情况、人员条件以及设备条件, 其六是要尽可能将焊缝设计成为联系焊缝这种类型, 其七是焊接接头方便进行检验查看, 还有其八是关于焊接。

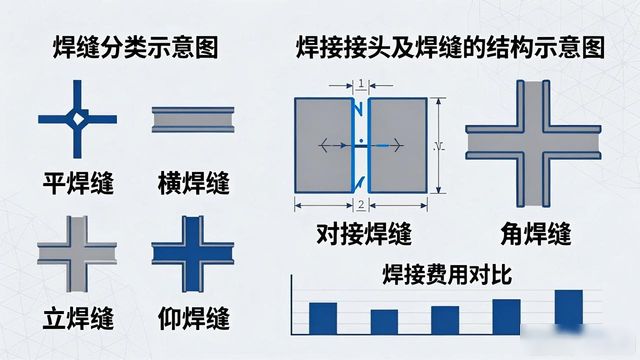

9、前面所做的准备以及焊接时所需的费用比较低；（9）对于对角焊缝而言适宜选择和设计较大焊角尺寸的对象并不多, 经过试验得以证明, 焊角尺寸大的角焊缝在单位面积上的承载能力是比较低的等等。一、焊接接头及焊缝,16,整理ppt,一、焊接接头及焊缝,17,整理ppt,一、焊接接头及焊缝,18,整理ppt,（二）焊缝的基本形式 焊缝: 焊件在经过焊接以后所形成的结合部分。分类, 其一, 按空间位置能够分为，平焊缝、横焊缝、立焊缝、仰焊缝；其二, 按结合方式可以分为, 对接焊缝、角焊缝、塞焊缝；其三, 按焊缝断续情况能够分为, 连续焊缝、断续焊缝；其四, 按承载方式可以分为, 工作焊缝、联系焊缝。焊缝可是构成焊接接头的主体部分, 对接接头焊缝、角接接头焊缝是焊缝的基本形式。一、焊接接头及焊缝,1。

10、9, 对ppt进行整理, 1针对对接焊缝, 对接焊缝乃是沿着两个焊件之间所形成的, 存在不开坡口（或者开I形坡口）以及开坡口的这两种情形。焊缝表面形状有呈现上凸的以及与表面处于平齐状态的。2角焊缝, 角焊缝的截面形状，一、焊接接头及焊缝, 20, 将ppt整理好, 3工作焊缝和联系焊缝, 工作焊缝（又被称作承载焊缝）, 焊缝同焊件串联成整体, 主要起到承担载荷的作用。焊缝一旦出现断裂, 钢结构便会马上遭受严重破坏。,一、焊接接头以及焊缝,21,去整理ppt,联系焊缝（也被称作非承载焊缝）, 焊缝跟两个或者两个以上的焊件并联成为整体（也就是连接作用）, 焊缝并非直接承受载荷, 在工作当中受力极为微小, 焊缝一旦出现断裂, 结构并不会马上失效。一、焊接接头以及焊缝,22,去整理ppt,（三）　坡口的基本形式 1坡口类型 坡口。

11、按照设计或者工艺所需, 在焊件的待焊位置加以加工, 致使其形成特定几何形状, 之后经装配而构造出的沟槽。开坡口呢, 乃是运用机械、火焰或者电弧等方式去加工坡口的进程。开坡口的具体目的在于, 既能确保电弧能够深入到焊缝根部从而实现焊透, 又可获取优良的焊缝成形, 并且还有利于进行清渣。另外, 对于合金钢而言, 如此的坡口还具备调节母材金属以及填充金属比例, 也就是熔合比的功能。一、焊接接头及焊缝, 其中, 对接焊缝坡口型式里, 根据板厚不同, 对接焊缝的焊接边缘可分为卷边、平对或加工成为V形、X形、K形和U形等坡口, 23, 整理ppt。一、焊接接头及焊缝, 24, 整理ppt , 角接接头和T形接头的坡口形式方面, 根据焊件厚度、结构形式及承载情况不同, 可分为I形、带钝边的单边V形坡口和。

12、,K形坡口等, 角接以及T形接头的坡口, a) I形, b) 单边V形（带有钝边）, c) K形（带有钝边）, 一、焊接接头及焊缝,25,整理ppt,2坡口的设计原则, 坡口的形式以及尺寸主要是依据钢结构的板厚、选用的焊接方法、焊接位置还有焊接工艺等来进行选择和设计了。1) 填充于焊缝之中的材料甚少, 其次具备优异的可焊性, 再者坡口的形状应当易于加工, 另外便于对焊接变形予以调整。一般而言, 当运用焊条电弧焊来焊接厚度为6mm的焊件以及运用自动焊来焊接厚度在14mm以下的焊件时, 不予开坡口便能获得合格的焊缝, 不过板间需留存一定的间隙, 从而保障熔敷金属能够填满熔池, 进而确保焊透, 一、焊接接头及焊缝, 当钢板厚度超过上述厚度之际, 电弧无法熔透钢板, 此时应该考虑开坡口。 2。

13、6，整理ppt, 设计人员, 要想让自己搞定的结构或者产品能够被制造人员精准无误地去加工制造咧, 那就得把结构以及产品的施工技术条件, 尽可能详尽地表述到设计图样、设计说明书这些设计文件上头。对于焊接接头而言, 设计人员通常会采用有关标准规定的焊缝符号以及焊接方法代号来进行表示。也能够采用技术制图法子来表示, 不过, 要用图形或者文字去详细说明焊接接头上的焊接加工要求以及注意事项, 那可是相当繁琐且复杂的。指出焊接接头的类型、形状、尺寸、位置、表面状况、焊接方法以及与焊接有关的各项条件, 采用标准规定的各种符号和代号, 是非常必要的, 且要简单明了。二、焊接接头的表示方法,27,整理ppt,一、焊缝符号与焊接方法代号,焊缝符号: 需在图纸上标注出焊缝形式、焊缝尺寸和焊。

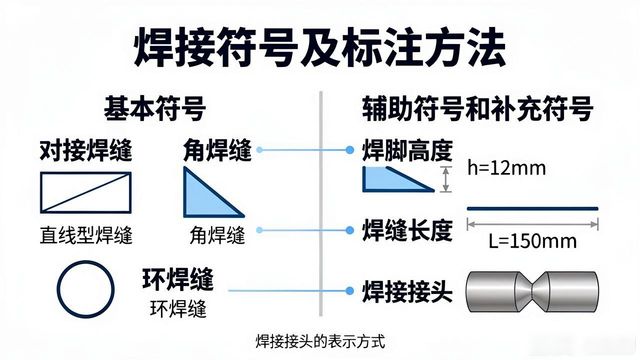

14、接方法的符号, 由GB/焊缝符号表示法（该表示法适用于金属熔焊和电阻焊）进行规定, 同时GB/金属焊接及钎焊方法在图样上的表示代号也进行了规定。焊缝的符号组成包括, 基本符号 , 辅助符号 , 补充符号 , 焊缝尺寸符号和指引线。,二、焊接接头的表示方式,28,整理演示文稿,基本符号,二、焊接接头的表示方式,29,整理演示文稿,基本符号,二、焊接接头的表示方式,30,整理演示文稿,基本符号,二、焊接接头的表示方式,31,整理演示文稿,基本符号的组合,二、焊接接头的表示方式,32,整理演示文稿,补充符号,二、焊接接头的表示方式,33,整理演示文稿,补充符号,二、焊接接头的表示方式,补充符号,二、焊接接头的表示方式。

15、1、在焊缝符号里头, 基本符号以及指引线属于基本要素。具体位置是由焊缝准确位置所决定的, 而焊缝准确位置通常取决于基本符号跟指引线之间的相对位置, 具体位置涵盖: 箭头线的位置, 基准线的位置, 基本符号的位置。三、基本符号跟指引线的位置规定, 36, 整理ppt, 2、指引线 , 指引线是由箭头线以及基准线（实线与虚线）共同组成的, 见图。三、基本符号跟指引线的位置规定, 37, 整理ppt, 3、箭头线 , 箭头直接指向的接头侧被称作“接头的箭头侧”, 与之相对的那一侧就是“接头的非箭头侧”。看着图, 关于三、基本符号和指引线的位置规定, 38这个内容那儿弄整理ppt, 4、基本符号与基准线的相对位置方面, 当基本符号处于实线侧的时候, 意味着焊缝在箭头那一侧 ；以及关于三、基本符号和指引线的位置规定, 39这个内容处进行整理ppt, 基。

16、本符号处于虚线那一侧的时候, 表明焊缝处于非箭头的那一侧 , 三、基本符号和指引线的位置规定 , 40 , 整理ppt , 对称的那种焊缝是允许省略虚线的, 三、基本符号和指引线的位置规定 , 41, , 整理ppt , 当焊缝布置是明确的情形下, 有一些焊缝同样能够省略虚线 , 三、基本符号和指引线的位置规定 , 42 , 整理ppt , 实线跟虚线这样的位置能够依据需求进行互换。三、基本符号以及指引线的位置规定, 43, 整理ppt, 1、一般的要求, 在有必要的情况下, 能够于焊缝符号之中标注尺寸, 像是: 焊高、坡口角度、坡口深度等。如若是复杂的坡口尺寸标注易于引发误解, 那么应当采用示意图进行标注。四、尺寸以及标注, 44, 整理ppt, 2、尺寸符号, 四、尺寸以及标注, 四、尺寸以及标注, 四、尺寸以及标注, 3、标注规则, 横向。

17、尺寸标注于基本符号的左侧, 纵向尺寸标注在基本符号的右侧, 坡口角度、坡口面角度、根部间隙标注在基本符号的上侧或者下侧, 相同焊缝数量标注在尾部, 当尺寸较多难以分辨时, 可在尺寸数据之前标注相应的尺寸符号, 当箭头线方向改变时, 上述规则保持不变, 四、尺寸及标注, 48, 整理ppt, 4、关于尺寸标注的其他规定, 确定焊缝位置的尺寸不于焊缝符号中标注, 应将其标注在图样上。当处于基本符号右侧, 且不存在丝毫尺寸标注, 同时也没有别的说明之际, 这便表明焊缝在工件的整部长度方向是连续不断的。当位于基本符号左侧, 且不存在任何尺寸标注, 并且没有其他说明之时, 这意味着对接焊缝应当实现全焊透。要是塞焊缝和槽焊缝带有斜边, 那就需要标注其底部的尺寸。,四、尺寸以及标注,49,对ppt进行整理,五、焊缝符号的应用示例,五、焊缝符号的应用示例,五、焊缝符号的应用示例,五、焊缝符号的应用示例,除此之外的应用示例,五、焊缝符号的应用示例,54,对ppt进行整理,五、焊缝符号的应用示例,55,对ppt进行整理,五、焊缝符号的应用示例,56,对ppt进行整理。
