1、各种各样的焊接符号, 以标准图示形式, 以及缩写代码标示出, 一个焊接接头或者钎焊接头完整的信息, 像接头处于何种位置, 怎样去制备, 又如怎样进行检测等等, 焊接符号完整的代码体系, 在美国焊接学会也就是AWS最新版本的焊接、钎焊与无损检验的标准符号, 即ANSI/AWS A2.4规程里有详细的说明, 焊接符号涵盖诸多的信息并且是相当复杂的, 实际生产当中, 大多数的焊接设计人员仅仅只是使用了其中少之又少的一部分。符号里头有的信息以及单位相关问题1: 那个焊接符号究竟可以给出啥信息? 答: 焊接符号能够给出下面这类信息。接头的类型, 焊缝坡口的形状, 焊缝的类型, 焊接所采用的方法, 规程或者程序, 焊缝所在位置, 质量所要达到的要求, 焊缝摆放的次序, 焊缝的尺寸, 最终呈现出来的焊缝轮廓, 工艺方面的要求等等。问题2: 焊接符号是由哪些单元构建而成的? 答: 一个焊接符。

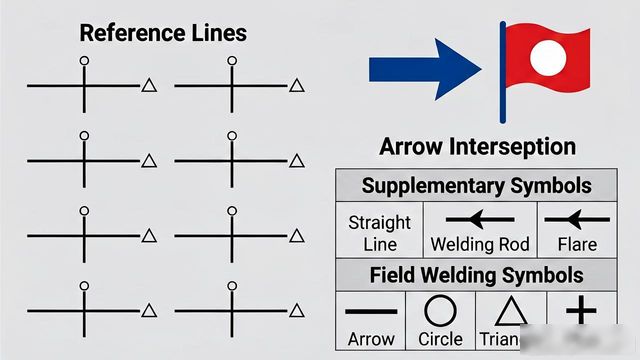

2、号能够涵盖如下单元, 参考线, 箭头, 基本焊接符号, 尺寸以及其他数据, 补充符号, 完成符号, 尾缀, 规程, 焊接方法或者其他。参考线以及箭头, 问题3: 参考线是什么? 答: 参考线是构成一个焊接符号的基础，是由水平位置的划线所组成。参考线必须画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元必须依据符号标准放置在参考线周围一个适当的位置处。水平参考线及焊接符号单元的位置如 图1 所示。问题4: 焊接符号里头各单元的标准位置是怎样进行安排的呢? 答: 图1所展示的是一条参考线, 一些别的单元标记能够放置在参考线的周边。典型的焊接符号呈现出各种定位焊缝的一些信息, 涵盖如下这些内容。尾缀T仅仅用于特殊的焊缝, 比如说, 焊接方法发生改变、焊条发生改变等情况, 能够在图纸上面。
3、有详细的参考说明, 要是没有参考意义或者不需要规范, 尾缀能够省略。参考线上的S记号, S是由焊缝类型决定的, 譬如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等, 这个记号通常处于焊缝符号的左边。记号E在此表示一个开坡口焊缝的有效尺寸, 也被称作焊缝尺寸或者焊脚高。有效尺寸的尺度标注在圆括号内, 不管箭头指向何处, 这个尺寸以及坡口总是处在参考线上焊缝符号的左边。R, 所代表的是那般形成所需形状的焊缝数之间的空间, 针对对接接头而言, 它呈现为敞开的根部。要是属于塞焊或者开槽焊缝, R于此处所表示的乃是填充深度。那个记号处于焊缝符号放置的中间位置。A, 在此处代表对接接头的坡口角度（换而言之就是倾斜角）, 同时也涵盖塞焊焊缝的沉入角度。F和。
4、代表完成焊缝外形形状的是 A 之间的水平短线, 表明获得所需焊缝外形方法的是 F, 焊缝外形可利用下述方式取得, 即打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。表示焊缝长度的是 L, 该长度标示始终处在焊缝符号右边, 它的位置无论箭头在何处都保持不变。表示焊接中断时焊缝中心线与中心线间距的是 P, 标点。这里, （N）所代表的是, 点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所必备的数量。问题5是, 箭头通常放置于何处呢? 答为, 箭头线处在参考线的一端或者另一端, 于焊接接头的箭头线一侧存在一个箭头, 该箭头能够指向任何方向, 向上、向下或者向前、向后。甚至一个焊接符号能够拥有多个箭头。问题。
5、1. 6: 哪些信息是箭头符号向人们告知的? 答: 和箭头有关的那些符号, 被放置在参考线各自接头一边之上或之下了。2. 参考线的术语“箭头侧”, 所指的是箭头指向焊缝接头的那一侧。3.处在参考线箭头侧的符号, 意思就是接头的箭头侧。4.位于参考线另一侧的符号, 意味着接头的另一侧。5.当从图纸底部进行观看的时候, 箭头侧始终是更靠近观看者的。6. 箭头侧和另一侧的例子, 可见图2, 基本符号问题7: 啥是基本的焊接符号? 答: 基本的焊接符号就如同图3所展示的那样。问题8: 业已定义了箭头侧以及另一侧, 然而怎样将焊接符号填置于参考线上呢? 答: 跟焊缝箭头侧以及另一侧相关的参考线上、下焊接符号的位置如同图4所呈现的那样。需要留意的是, 要是被焊的接头仅仅焊接一面, 此种样式的接头仅需一个焊接符号就行, 放置于跟接头施焊侧相对应的参考线处。
6、其一的侧面。问题9: 明白基本的焊缝符号以及箭头的含义, 然而这些基本符号怎样去运用呢? 答: 这些基本符号运用的实例像图5所展示的那样。问题10: 卷边焊缝符号怎样去使用? 答: 和其他焊接符号相同, 卷边焊缝符号极为有用。箭头那一侧的卷边焊缝符号的例子如图7所示。组合焊缝符号问题11: 什么是组合焊缝符号? 的回答是: 一个焊接接头有时常常要求不止一种类型的焊缝。在工程结构制造里面, 带有坡口的焊缝常常会和另一种焊缝（比如角焊缝）被焊接到一块。出现这种情形时, 人们会看到参考线两侧都存在焊缝符号, 就如同图9所呈现那样。问题12: 多组参考线为何被使用? 这些参考线该怎么去看懂? 答案是: 多组参考线将焊接操作的先后顺序给表示了出来。第一次的焊接操作是跟箭头一同展示在多组参考线上的, 在开展下一道线。
7、在进行下一次操作之前, 前一回的操作务必得完成。远离箭头的每一条线, 都给出了每次连续操作的相关信息, 这些操作里头亦涵盖了一些尾缀不存在的焊接补充信息, 像检测方法之类的。多组参考线的示例, 如图10所展示的那样。补充符号相关问题13: 什么是补充符号? 回答是: 补充符号关联到焊缝的一些关键信息, 它是同其他的焊接符号相互结合在一起的, 请看图11。问题14: 现场焊接符号怎样表示? 回答为: 现场焊接符号乃是箭头和参考线相交汇之处的一面小旗。这个小旗意味着该焊缝得在现场开展焊接工作, 可不是在车间里事前就焊接妥当的那种情况。用来呈现现场焊接的好些焊缝符号与图1所示的13样子如出一辙。问题1怎么写就标记着5: 焊接符号要怎样来体现出焊缝熔透的程度是多少? 回答道: 焊接符号所彰显的熔透的那种程度呀是一个往黑中带着点灰的记号哟（在参考线的一侧呈现出类似半月一般的外形的）。焊缝当中熔透的符号它所表示的情况是在接。
8、第一个问题是, 头一回焊接之际, 另一面的那种熔化状态, 这个补充符号还涵盖, 在符号左侧部分, 有着熔化量要求的尺寸。焊缝熔透符号所举例子如图14展示的样子。第二个问题是, 问题 16 中问到, 间隔符号究竟表示啥含义。回答是, 处于参考线上的间隔符号, 是一个方框, 意味着在接头里面放置的材料, 称作间隔或者插片。与此同时, 如同背面衬垫材料符号一般, 间隔符号的特别规定标注在尾缀那里, 如图 16 呈现的那样。第三个问题是, 问题 17 提出, 材料插入符号是表示什么含义呢。答: 材料插入符号, 是一个位于参考线上的矩形符号, 此符号用以表示在焊接接头处插入的填充材料带或环, 插片或环在焊接里完全熔化, 进而与接头成为整体, 可熔插片通常采用钨极氩弧焊来进行焊接, 这个符号按规定放置在带坡口焊缝符号相反的那一边, 美国焊接学会（AWS）规定把可熔插片分类符号放置在焊接符号的。
9、尾缀处于其中, 可用于熔焊的焊接插片符号之例子如同图17所展示的那样呈现。问题18, 焊缝外形符号说明的是什么样的含义？作出的回答是, 外形符号讲的是针对焊缝表面形状的需求。焊缝的外形涵盖了平滑的情形、上凸的状况以及下凹的情况。且外形符号上面的字母表达的是整修焊缝所采用的方法。C代表的是铲削这种手段；G代表的是打磨的方式；H代表的是锤击的做法；M指代机械加工的操作；R指代滚轧这一行为。实际对于焊缝外形要求的与之对应的符号能在图18当中看见。问题19, 背面垫板符号表明的是什么样的含义? 答, 那矩形垫板符号所表达的意思是, 有衬垫材料被放置在了带坡口焊缝的背面, 这个符号, 除了放置在带坡口焊缝符号的相反的那一边以外, 它和塞焊缝符号是相似的。还有另一个需要留意注意的地方, 字母R是可以放置在符号之内的, 这就意味着焊接完成之后衬垫材料是必须要被去除掉的。而且, 背面符号规定的衬垫材料它的情况, 既可以和母材是一样相同的, 也能够是铜, 或者是陶瓷, 又或者是玻璃带、焊剂、气体以及其他材料。要求的。
10、中必须标明衬垫层材料种类。图十五展示有关背面垫板材料符号示例。问题二十: 画有圆圈记号含义是啥? 答: 画有圆圈记号处在接连参考线和箭头四周一个圆圈之内噢咦。此一记号意味着某联接处周边是持续焊缝喔, 即便焊接走向也许产生变动哼唧。画有圆圈焊缝以及记号示例像图十二呈现噢那。问题二十一: 一个完整焊缝记号需要啥最小单元? 答: 参考线加上箭头加上基本焊接记号哇。参考线加上箭头加上尾缀哇。二者挑一就行啦嗯哼。问题二十二: 箭头打折所呈现出来的是什么样的含意 答: 箭头打折意谓着焊接接头两侧当中仅仅只有一边是必须要开坡口的 箭头指向的那种材料正是操作者在施焊之前应当开坡口的那一边 就如同图八所展示的那样 问题二十三: 船形位置的V形焊缝符号是怎样去进行使用的呢 答: 单面处于船形位置的V形焊缝以及其符号就如同图六所展现的那般 问题二。

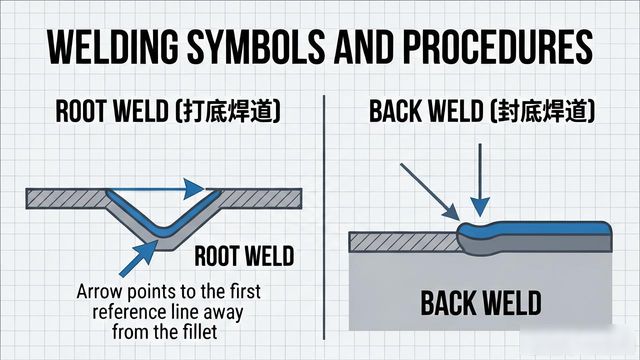

11、问: 4, 打底焊道跟封底焊道之间存在啥差别? 答: 打底焊道, 是在厚板单面坡口对接焊之际, 为了避免角变形, 又或者是为了防止自动焊的时候出现烧穿状况, 进而先于接头背面坡口根部开展的一道焊接。封底焊道则是在单面坡口对接焊里头, 先完成了正面坡口焊缝的焊接, 于背面把焊根清理干净之后, 再去进行的一道焊接, 其目的在于确保让焊缝根部实现完全熔合。问题25: 打底焊以及封底焊都选用了啥符号? 答: 这两种焊道运用了相同的符号, 然而焊接次序于焊接符号的尾缀里是有规定的, 要么采用组合参考线。打底焊道符号通常标在离箭头较远的第一条线上, 第二条线上是焊缝坡口符号。打底焊道符号向来标在焊缝坡口符号的另一侧。封底焊道符号处在离开箭头的第二条线上, 紧随其后的是焊缝坡口符号。封底和打底焊道的符号如图1所展示的情况。
12、展示为9所示, 角焊缝尺寸方面的问题26是, 究竟是哪些因素决定了角焊缝的尺寸, 回答是, 角焊缝尺寸是由焊缝尺寸当中最短的焊脚高予以决定的, 可看图20;问题27是, 角焊缝的尺寸在焊缝符号之上是怎样进行标注的, 回答是, 角焊缝尺寸是用焊脚高来表示的, 焊脚高尺寸标注在角焊缝符号的旁边位置, 如同图21所示;问题28是, 角焊缝的长度该如何去确定, 回答是, 角焊缝是一条从一端直至另一端保持连续状态的焊缝, 除非存在尺寸方面的限制。要是焊缝并非一定得是连续的那种, 于角焊缝符号右侧就应当标注上一个数码, 用来给操作者提示有关焊缝的长度, 就如同图22所展示的那样。塞焊以及开槽焊缝方面, 问题29: 塞焊焊缝的焊接符号究竟是怎样规定的? 回答是: 对于塞焊焊缝尺寸的规定主要涵盖沉入角度以及焊缝填充深度, 如同图24所呈现的那般。问题30: 开槽焊缝的尺寸要怎么进行标注? 回答是: 开槽焊缝测量尺寸的根。
13、据指的并非长条开槽的宽度, 这种长条槽是被开在那被焊工件的接合面上的。焊接的符号之上标注设有开槽的长度, 正常而言这个长度标注是在焊缝符号的右边位置。问题31是这样的, 在塞焊焊缝的底部能不能去施焊上一层焊道, 还有在开槽焊缝的底部能不能施焊上那一层焊道? 答案是这样的, 可以在塞焊焊缝的底部进行施焊一层焊道的, 同时也能够在开槽焊缝的底部施焊一层焊道咧, 然而, 这里所称的这道焊缝实际上它是在塞焊内部处于连接态而形成的那些对角部位结合产生的焊缝, 它是不能被径直称呼作塞焊焊缝的, 同样也不能被叫做开槽焊缝的。就是在这种情况之下所形成那种焊缝以及相关符号呈现的样子是如图25所示的那般。这里同时还涉及到表面焊道的问题, 问题32是这样子问的, 什么才被称作表面焊道? 答: 那些堆焊于工件表面, 旨在改善抗磨损性, 或是要增加表面硬度, 又或者是具备耐蚀性的金属, 被称作表面焊道。为把表面硬度予以改善, 或者是提升抗磨损性而采用的填充金属, 被叫做表面堆焊。推土机刃板、铲斗以及岩石破碎设备上常常会用到这种工艺。问题33: 表面焊道的尺寸跟焊接符号是如何进行表示的? 答: 堆焊焊道的尺寸是这样的, 自工件表面起始至焊道面, 也就是堆焊材料的高度。堆焊焊道尺寸以及符号示于图26。角焊缝尺寸问题34: 什么因素对角焊缝的尺寸起到了决定作用? 答: 角焊缝尺寸乃是由焊缝尺寸里最短的焊脚高予以决定的, 可看图20。问题35: 角焊缝的尺寸于焊缝符号之上是怎样进行标注的? 答: 角焊缝尺寸系用焊脚高来实施表示的, 焊脚高尺寸被标注在角焊缝符号的旁边位置, 如同图21所示这般。问题36: 角焊缝的长度该如何去确定呢? 答: 角焊缝是一条从一端延续至另一端的连续焊缝, 除非存在尺寸方面的限制情况。要是焊缝并不要求是连续的, 那么在角焊缝符号右边应当标注一个数码, 以此提示操作者焊缝的长度, 就像图22所示那样。13。
