用于说明焊缝形状、几何尺寸以及焊接方法的焊接符号，是一种能在图纸上简单且明了进行表述的工程语言, 下面小编会为大家介绍焊接图纸符号标注图解示例, 一起看看吧。

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

一、焊接图纸符号标注图解示例

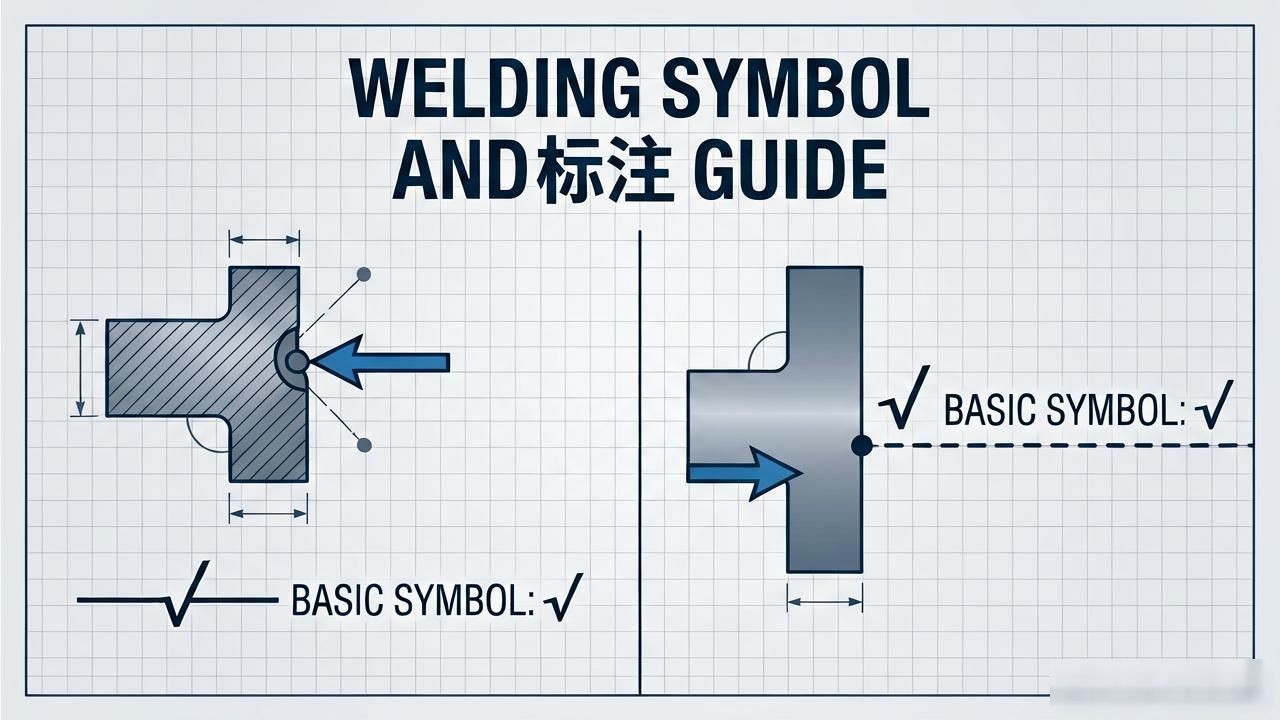

焊接符号标注实例及方法

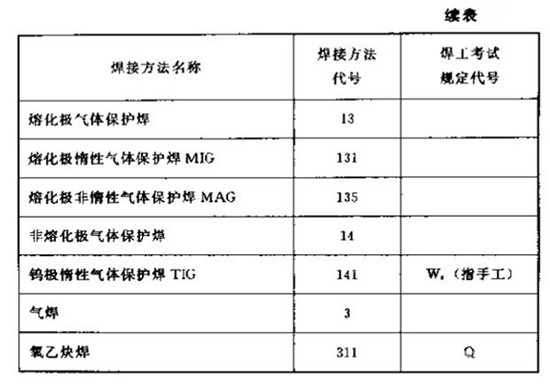

在焊接结构图样之上, 所采用的焊接方法, 能够依据国家标准 -85 的相关规定, 借助阿拉伯数字去予以表示, 并且标注于指引线的尾部之处。常用的焊接方法代号, 呈现于表 3 – 9 所示的内容之中。要是属于组合焊接方法, 能够运用“/”进行分开, 位于左侧的代表正面（或者盖面）的焊接方法, 位于右侧的代表背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面操作, 那么其表示形式为 141/111。

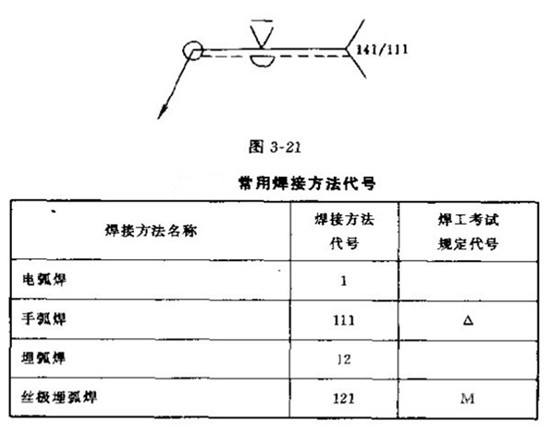

标注示例呈现出焊缝符号以及焊接方法代号, 其具体可查看图3 – 21。此图所展示的是V形坡口对接焊缝, 其背面进行封底焊, 正面部分焊缝表面要求齐平, 针对焊接方法而言, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采取手工电弧焊。

二、焊接符号表示方法

钢结构焊接符号含义大全

依据GB324一1988《焊缝代号》绘制的是钢结构焊接符号, 钢结构一般是属于建筑学科的, 是属于建筑行业的, 所以在钢结构焊接符号的标注里常常会伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：

1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线是实线, 另一条基准线是虚线, 而且它们的线型都是细线。

2、基准线的虚线, 存在这样的分布情况, 它能够画在基准线实线的上侧, 同时, 也具备画在下侧的可能性, 基准线一般来讲, 应当与图样的标题栏保持平行, 不过, 只有在特殊状况之下, 才会与标题栏呈现垂直状态。

3、若焊缝于接头的箭头那一侧, 那么基本符号将被标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 如此基本符号会标注在基准线的虚线那边。

4、当为双面对称焊缝时。基准线可不加虚线。

5、通常情况下, 箭头线与焊缝相对的位置, 一般不存在特殊的要求, 不过, 当进行单边形焊缝标注的时候, 箭头线需要指向带有坡口那一侧的工件。

6、基本符号, 和补充符号, 它们同基准线相交, 或者相切, 与基准线重合的那些线段, 是用粗实线来进行表示的。
