焊缝符号，焊工必备图解

作为工程语言具备的一种, 焊缝符号用于在图样之上标注焊缝形式, 标注焊缝尺寸, 标注焊接方法等。焊缝符号是进行焊接施工时的主要依据。从事焊接工作的人员, 当熟悉涵盖常用焊缝符号的标注方法以及其含义。

组成焊缝符号的, 一般是基本符号跟指引线。必要之时, 还能够添加辅助符号、补充符号以及焊缝尺寸符号。当然了, 要是表示焊缝, 也能够运用机械制图的办法予以详细表示。

示例焊缝标注见如下所示之图, 图里所呈现的焊缝符号之中存在, 基本符号, 即图中数字8之后的那个符号；补充符号, 如同图中的那一面黑旗；指引线；还有焊缝尺寸符号。

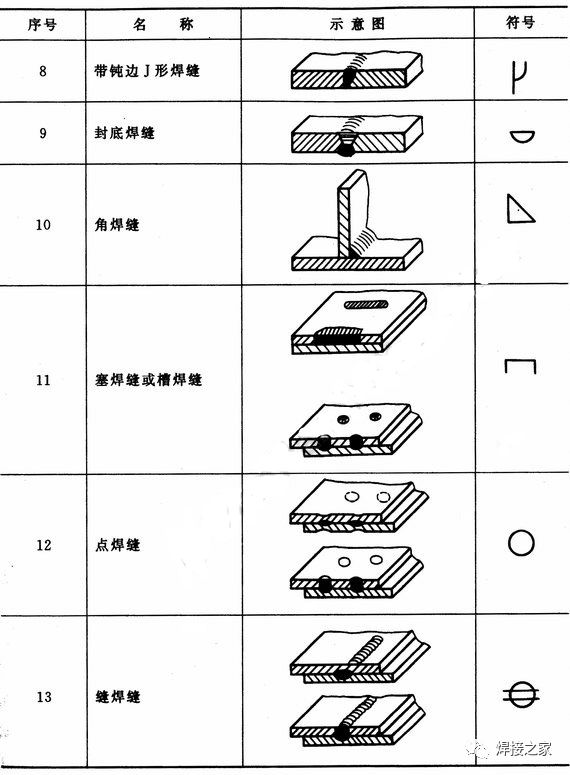

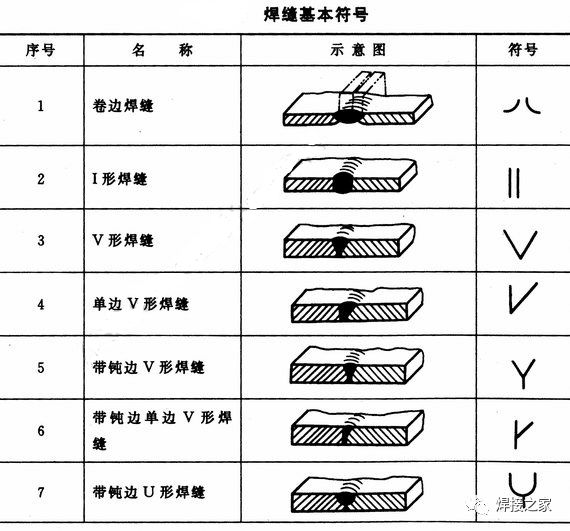

用来说明焊缝截面形状的是基本符号, 像I形焊缝, V形焊缝, 带钝边V形焊缝, 角焊缝, 封底焊缝等, 具体的符号可查看下表了, 在这个例子里所体现表达的焊缝乃是角焊缝。

带有表示焊缝表面形状特征功能的符号是辅助符号, 辅助符号存在三种状态现象, 这三种状态分别呈现为焊缝表面处于平齐状况、焊缝表面呈现凹陷情形、焊缝表面展现凸起态势, 通常来讲, 在没有确切地对焊缝表面形状进行说明要求的状况下, 辅助符号常常处于不被标注的情形之中。

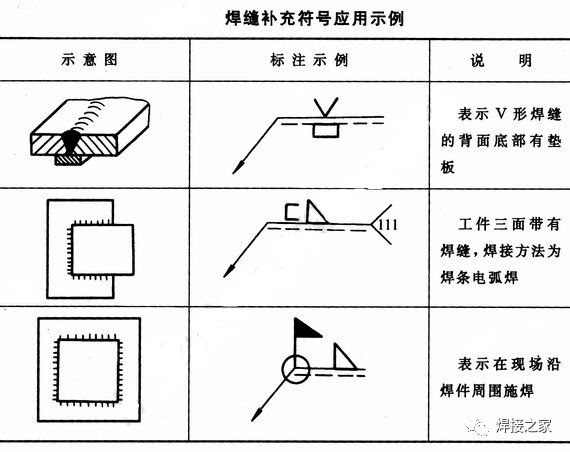

有时, 为了对焊缝的某些特征作补充来说明, 需要用其它符号予以表示, 例如, 表示焊缝环绕工件的四周, 用一个圆圈来表示；表示焊接时焊缝的底部带有垫板, 能够用一个矩形来表示等, 这些均属于补充符号。在本例中, 被称作现场符号的黑旗, 表示此处的焊缝是在现场或者工地上开展焊接。补充符号的应用示例可见下表。

不过呢, 要想圆满地展现焊缝, 除开上述那些符号之外, 还得涵盖指引线, 以及一些尺寸符号 和相关数据。

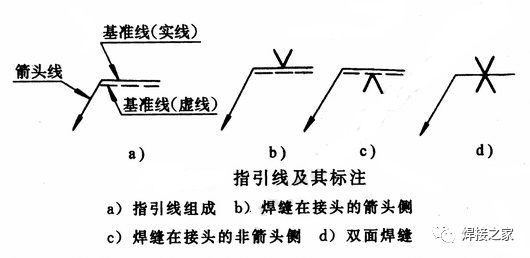

带有箭头的指引线, 以及两条基准线, 其中一条是实线, 另一条是虚线, 这两部分共同构成指引线, 就像上图a展示的那样。要是焊缝位于接头的箭头侧, 那么基本符号会被标注在基准线的实线侧, 如同图b呈现的；要是焊缝处于接头的非箭头侧, 基本符号就会被标在基准线的虚线侧, 如图c所示；在标注对称焊缝以及双面焊缝时, 不用添加虚线, 如图d所示。

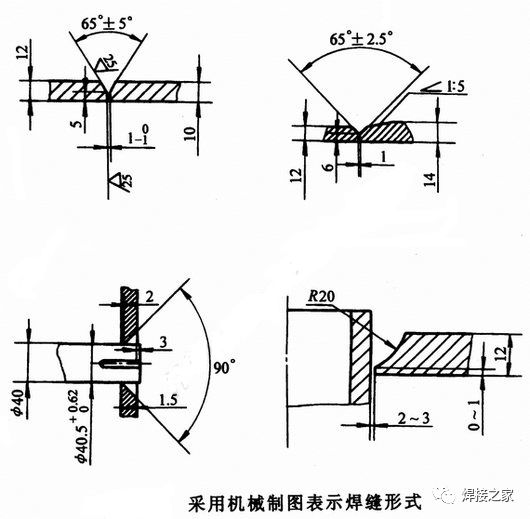

焊缝尺寸数量不少, 在标注实际焊缝之际, 要是尺寸相关因素不多, 那就直接于焊缝符号之上进行标注。有时候, 为着更清晰明显地将焊缝的具体形式给表示出来, 便会采用机械制图的方式予以呈现。上面这幅图, 乃是运用机械制图方法去表示焊缝形式的几个实例。

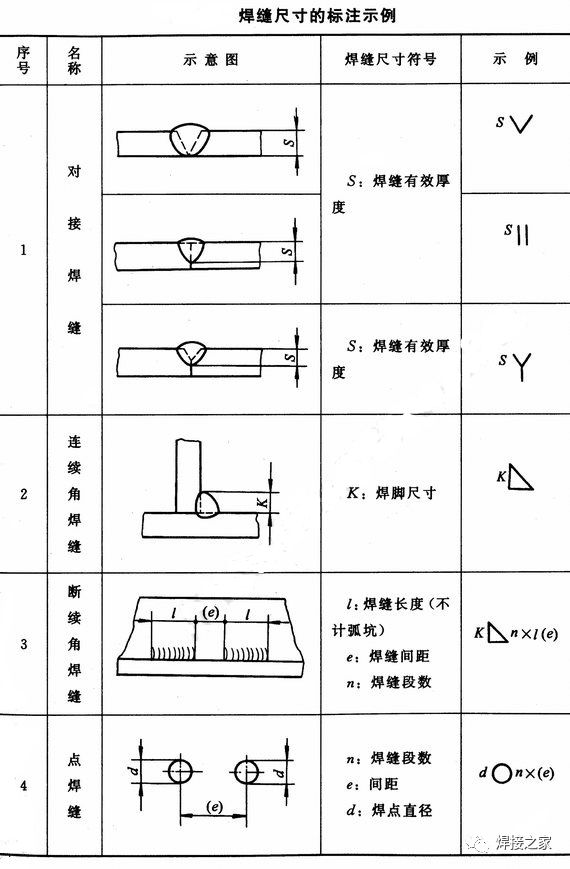

下表列出了一些常见焊缝尺寸的标注实例：
