文中会为您详尽解说焊接图纸符号的剖析, 可以分开包含基本坡口符号, 坡口符号, 提供焊接图纸符号标注的图解示例, 还有焊接符号标注的实例以及方法。于焊接结构图样之上, 其规定焊接方式按照国家标准 -85 要用阿拉伯数字予以展示, 标注于指引线的末尾位置。常用焊接方法的代号呈现在表之中, 具体是表 3 – 9 所示。要是属于组合焊接方法,能够使用“/”让二者分开, 左侧代表正面的的焊接工序或盖面的焊接作法, 右侧代表背面的焊接作为或打底的焊接办法。要是V形焊缝先是运用钨极氢弧焊进行打底操作, 而后采用手工电弧焊来盖面, 那么就将其表示为141/111。焊缝符号以及焊接方法代号标注的示例呈现于图3 – 21所示。此图所表示的是V形坡口对接焊缝, 背面要进行封底焊, 正面焊缝的表面实现齐平, 其焊接方法呈现为对于打底焊使用手工钨极氮弧焊, 盖面焊以及封底焊均使用手工电弧焊。
钢结构焊接符号含义大全
对于钢结构焊接符号而言, 它是依据GB324一1988《焊缝代号》来进行绘制的, 钢结构通常情况下归属于建筑学科, 并且属于建筑行业, 所以在钢结构焊接符号的标注之举中, 经常伴随着建筑符号, 型钢符号, 螺栓符号以及铆钉符号等等。
钢结构焊缝符号表示的方法及有关规定
1. 焊缝的引出线是由箭头以及两条基准线构成的, 其中一条是实线, 另一条是虚线, 这两条线的线型都是细线。
2. 可画于基准线实线之上侧的虚线, 是基准线的一种形式, 也存在画于基准线实线之下侧情况, 基准线大多时应和图样的标题栏保持平行, 不过只有处在特殊条件下, 才会与标题栏形成垂直状态。
3. 焊缝要是处于接头的箭头那一侧, 那么基本符号将标注于基准线的实线那边；焊缝倘若处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4. 当为双面对称焊缝时。基准线可不加虚线。

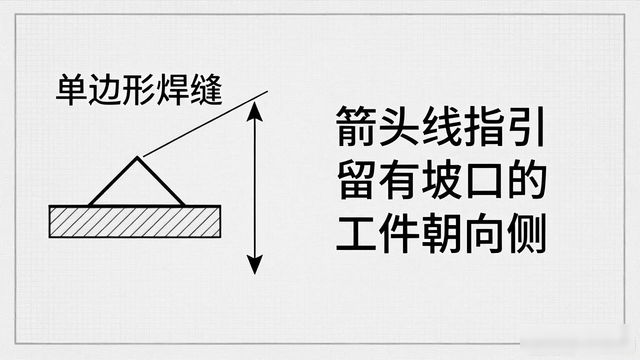

5. 位于焊缝相对处的箭头线, 通常情况下并无特别的要求, 然而一旦涉及标注单边形焊缝, 那么箭头线会指引到留有坡口的那一个工件的朝向侧。
6. 线段, 与基准线重合, 用粗实线表示, 基本符号、补充符号还有与基准线相交或者相切。
7. 焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（除尾部符号外）为粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容 句号。
8. 在同一个图形里, 要是焊缝形式、断面尺寸以及辅助要求都一样, 那就能够只挑一处去标注焊缝的符号跟尺寸, 还要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 画在引出线的转折地方。

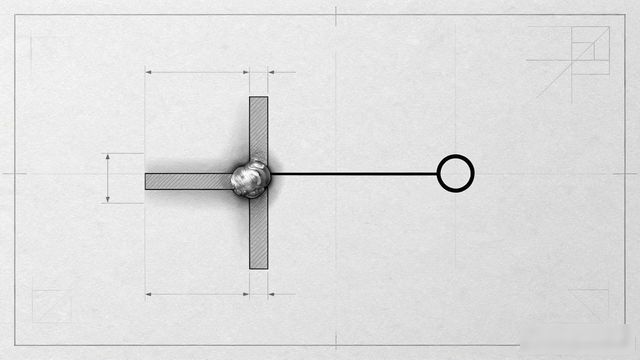

9. 按图1-38方式标注的, 是的熔透角焊缝的符号, 熔透角焊缝的符号是涂黑圆圈, 其画在引出线的转折处。
10. 如果使用形状之中相对较长的那种角焊缝, 像用来焊接实腹钢梁的翼缘处的焊缝, 那么是可以不使用引出线进行标注的。
