焊接知识全流程培训——焊缝符号基本知识

标准符号缩写：

ISO:国际标准化组织，或 for

EN:欧洲标准

DIN:德国

联邦德国

工业标准 (德文)， ( )

例：DIN EN ISO 9606-1:2001

焊接术语与定义，依据EN :2000

焊接方法

131, 即MIG, 也就是熔化极惰性气体保护焊。

它是135, 也就是把熔化极活性气体保护焊称作MAG，而MAG的意思是Metal gas。

141, 那是TIG, 即为惰性气体钨极电弧惰性气体保护焊。

111： metal arc 手工电弧焊

78：Stud 螺柱焊

2： 电阻焊

…..

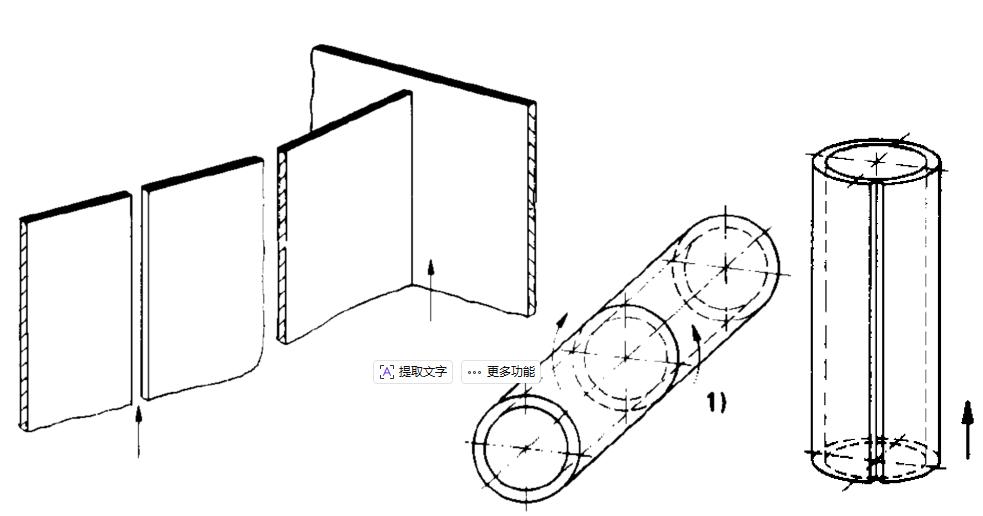

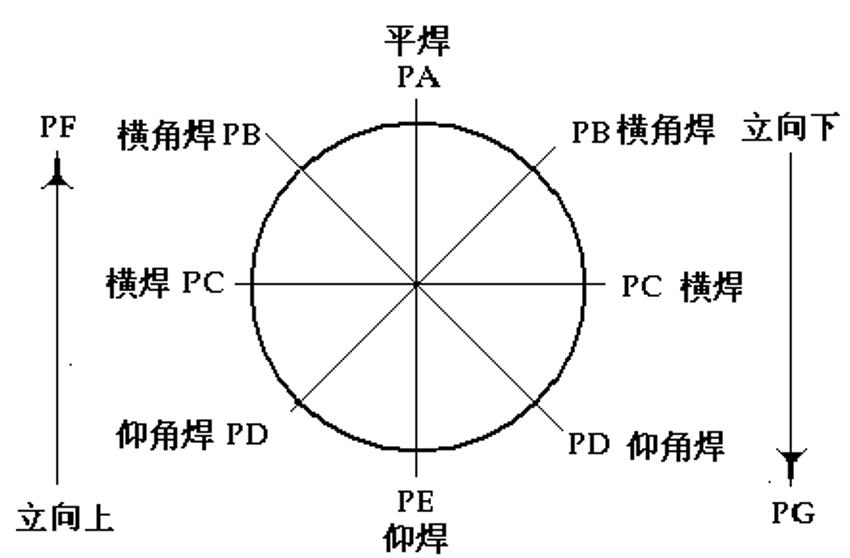

焊接位置，依据:1997

PA位置

PB位置

PC位置

PD位置

PE位置

PF位置

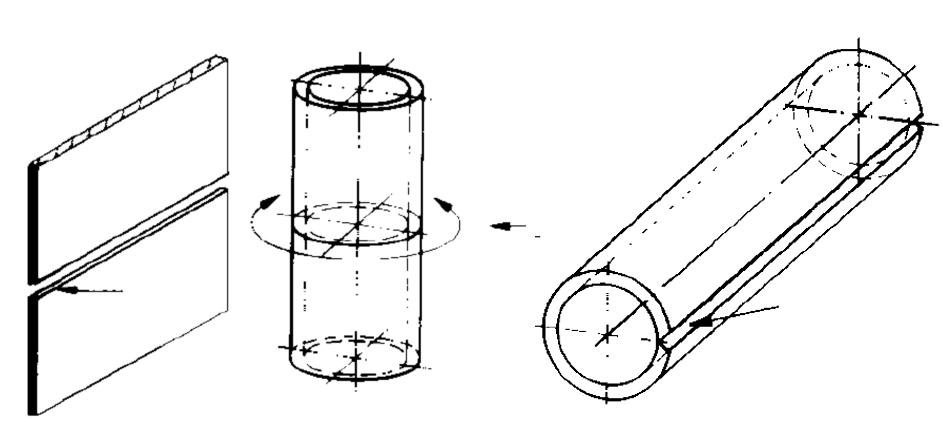

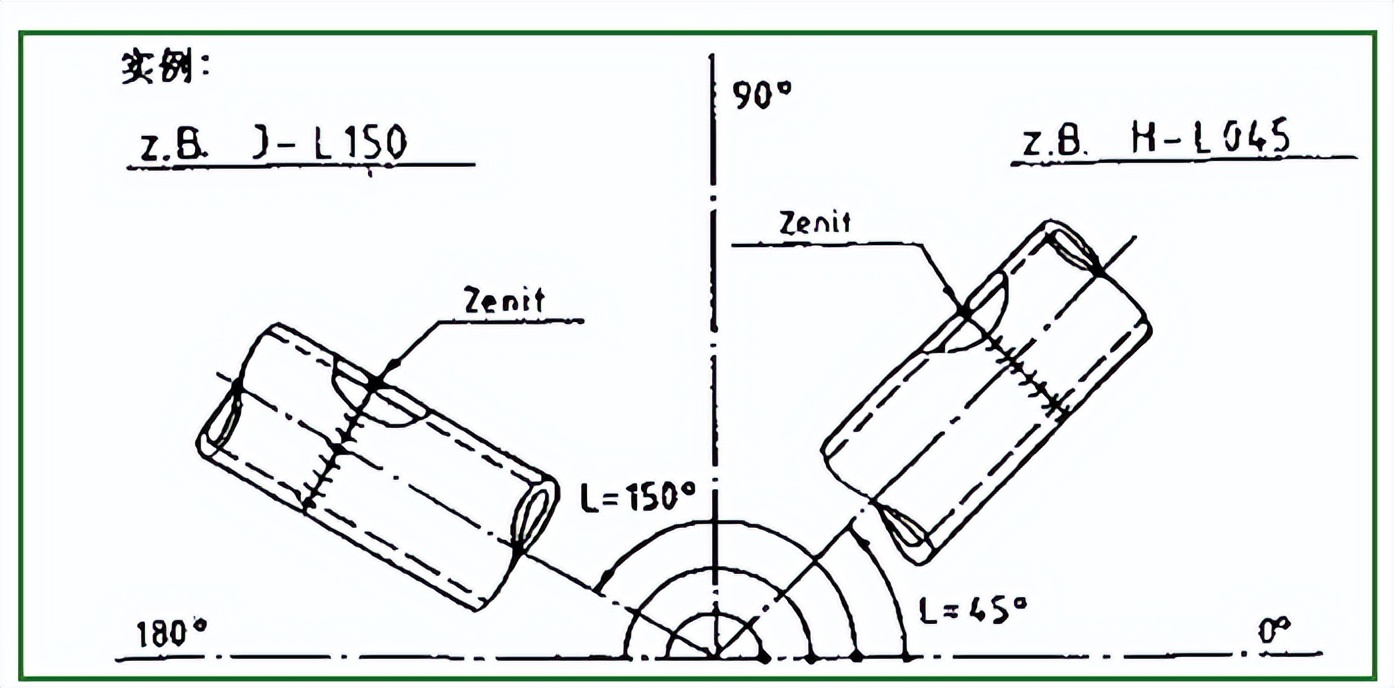

其它焊接位置符号

H-L045

J-L060

PB 130-045

……

焊缝厚度

对接焊缝的厚度用“S”表示。

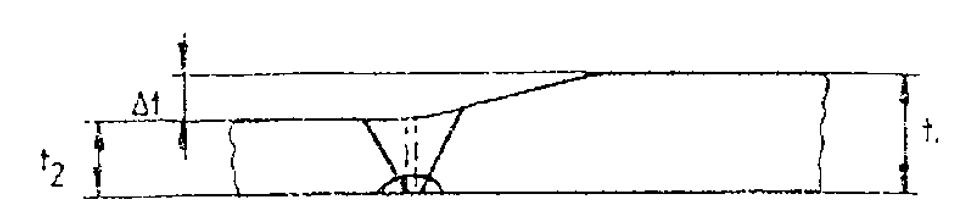

在承受动载荷的构件当中, 两对接接头的板厚存在差值时, 这不允许超过3㎜ , 要是一定得去进行厚度差值大于3㎜部件的对接焊接, 有这样的情形出现时, 那就需要把厚板加工成斜坡状。

未焊透焊缝 的焊缝厚度

足够的熔深

焊道的均匀施焊

无缺口和弧坑缺口

无裂纹（通常用表面方法检查）

对接焊缝的施焊

根部无缺陷，并焊透或清根进行背面焊接

焊缝应均匀一致

焊缝末端无弧坑

焊缝和构件之间应平滑地过渡，无有害的咬边

无裂纹、未焊透、根部缺陷和夹渣。

角焊缝（FW）

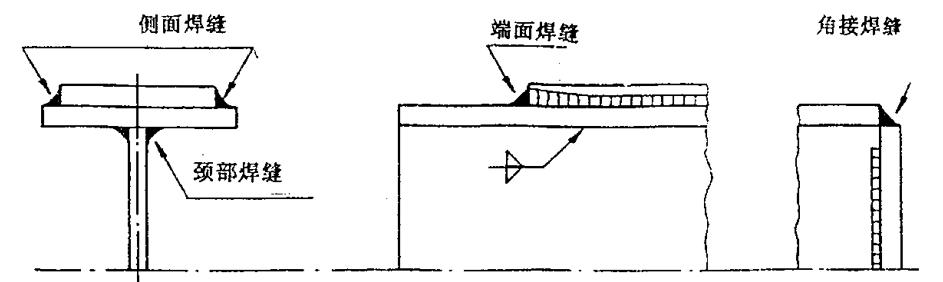

于钢结构的焊接制作里头, 运用频率最为频繁的焊缝样式乃是角焊缝 , 借助角焊缝的配置形态 , 能够把角焊缝划分成颈部焊缝 , 侧面焊缝 , 端面焊缝角接焊缝以及腹板焊缝。

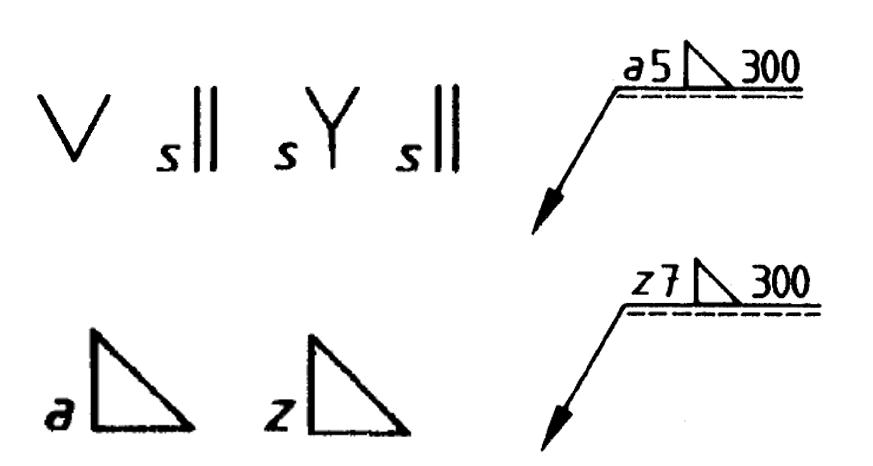

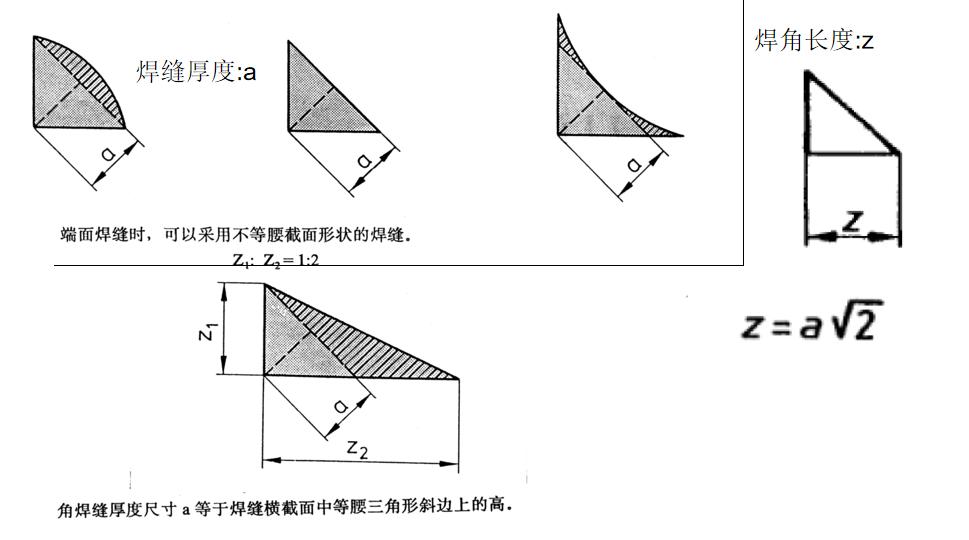

焊缝尺寸

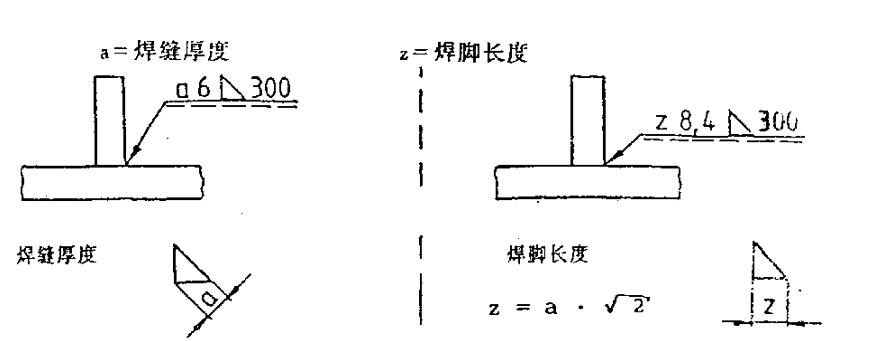

话说对于角焊缝而言, 将其所有必需的尺寸清楚地标出这事儿, 显得尤为关键重要。在此处, 焊缝厚度能够通过两种方式进行表示其一, 可以用焊缝厚度自身来表示, 接下来其二, 还可以用焊脚长度那儿来表示。

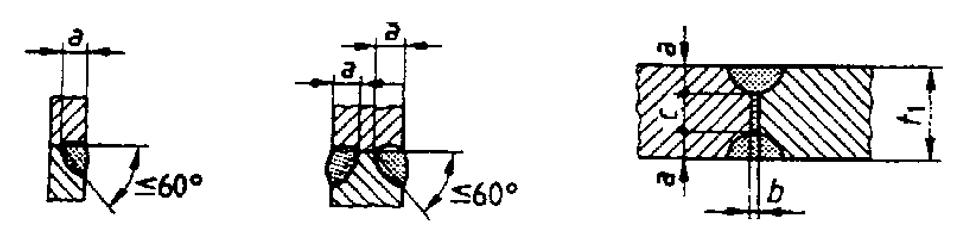

焊缝尺寸符号及计算

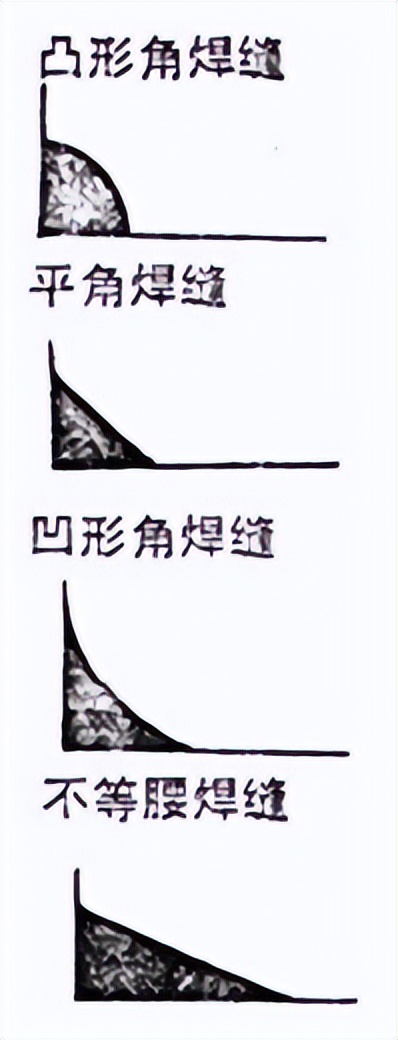

不同角焊缝厚度的应用

这种焊缝形状, 一般应当予以避免, 因为它不经济, 还具有最大的缺口效应, 只有在角接焊缝的时候, 才会使用这种焊缝形状, 甚至还被认为是有利的。

此种焊缝形状被在施工里认为是最为经济的, 这是由于它并不存在多余的焊缝体积, 虽然存在着小的外部缺口效应, 然而在主要承受静载荷的构件之上仍旧可是用这种焊缝形状。

这种焊缝的焊缝体积, 比平角焊缝的焊缝体积要大。凹形角焊缝有着最小的外部缺口效应, 所以在承受载的构件中优先被使用。它们大多只有在船形位置焊接时才能够获取到。

不等腰焊缝常用于端面焊缝的焊接，目的是减少缺口效应。

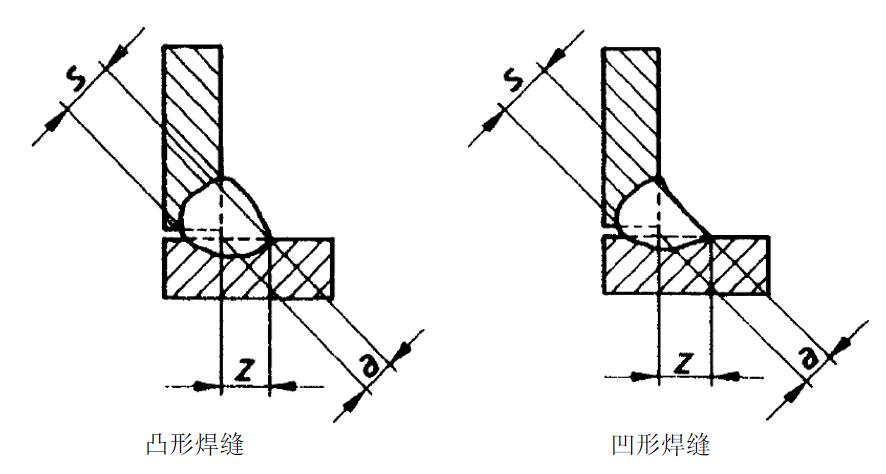

喉部厚度即熔深：S，与a、z关系

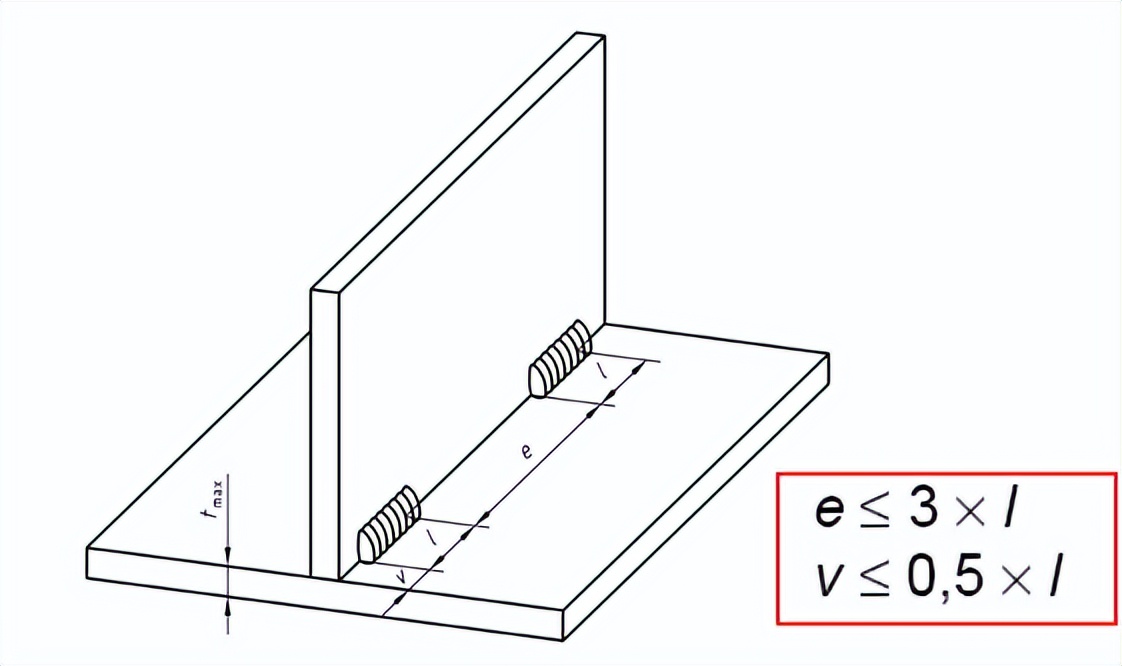

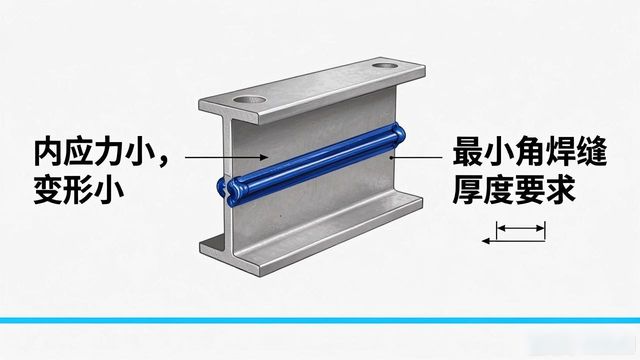

断续焊接的角焊缝

薄壁构件以及横向与纵向加强这些场合, 主要会用到这类焊缝。它们有着内应力作用小的优点, 所以构件的变形得以减小。这类焊缝平时通常承受的只是较小的载荷, 然而最小角焊缝厚度的要求依旧必须得遵守, 如此一来, 采用间断焊缝就有条件节省焊缝的体积。

间断焊缝的最小焊缝长度应当为：

当最大板厚tmax大于10毫米的时候, 最小长度lmin大于3乘以tmax最大板厚, 并且这个最小长度最起码是50毫米。

当最大板厚tmax小于10mm的时候, 最小长度lmin是3乘以tmax最大板厚, 不过最少得是: 钢20mm, 铝合金30mm。

焊接基本符号

各类不同的焊缝, 能够运用符号予以表示, 总体而言, 符号的形态概略跟前边实际存在的焊缝是一样的。

不能根据符号来预先判断应采用何种焊接工序；

如焊缝不容易被规定，则只能采用下列符号来表示。

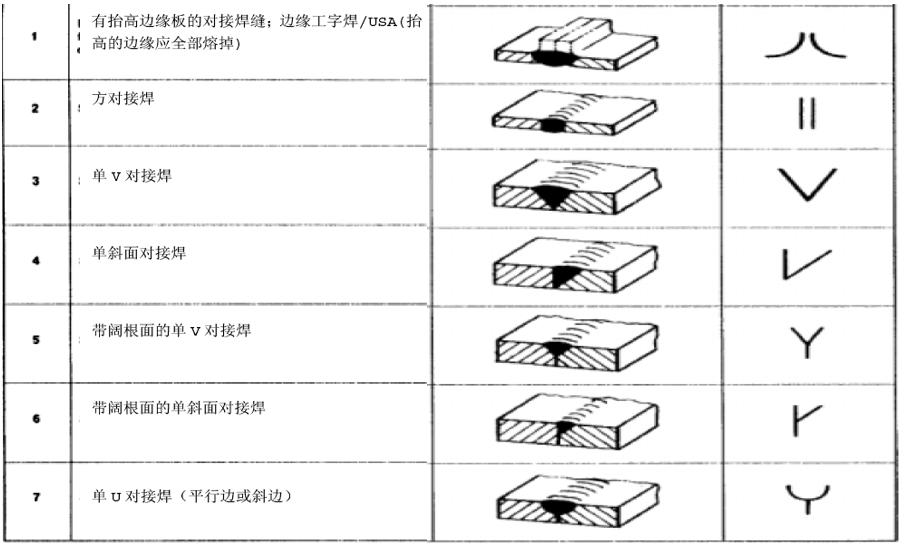

基本符号-1

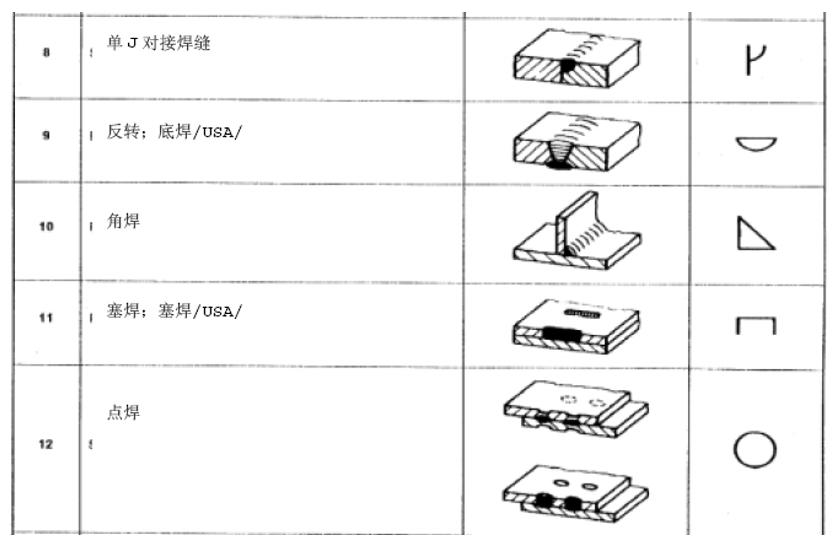

基本符号-2

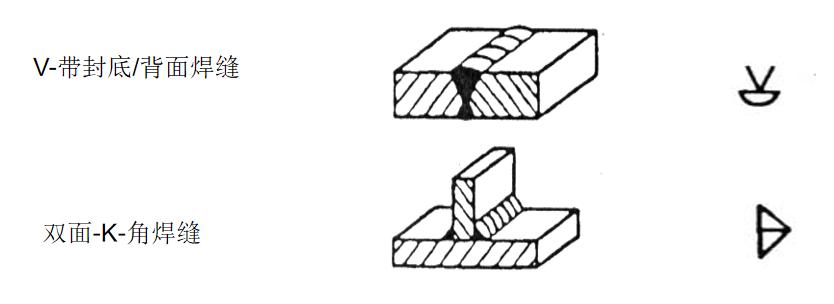

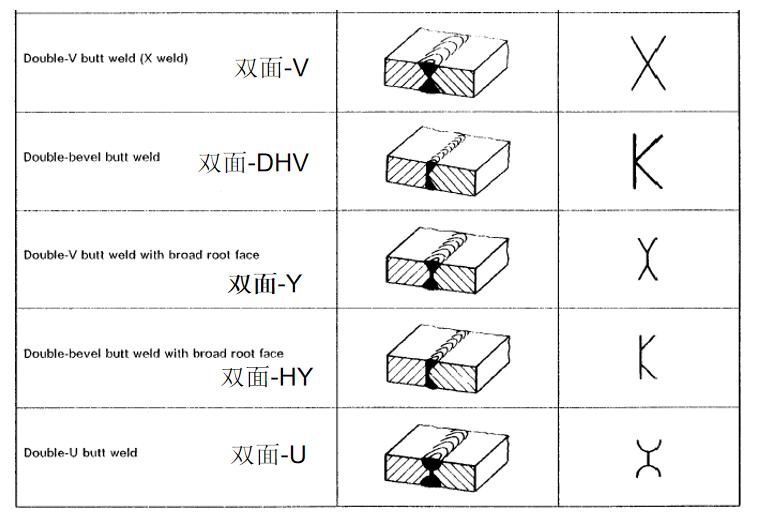

组合符号-1

组合符号-2

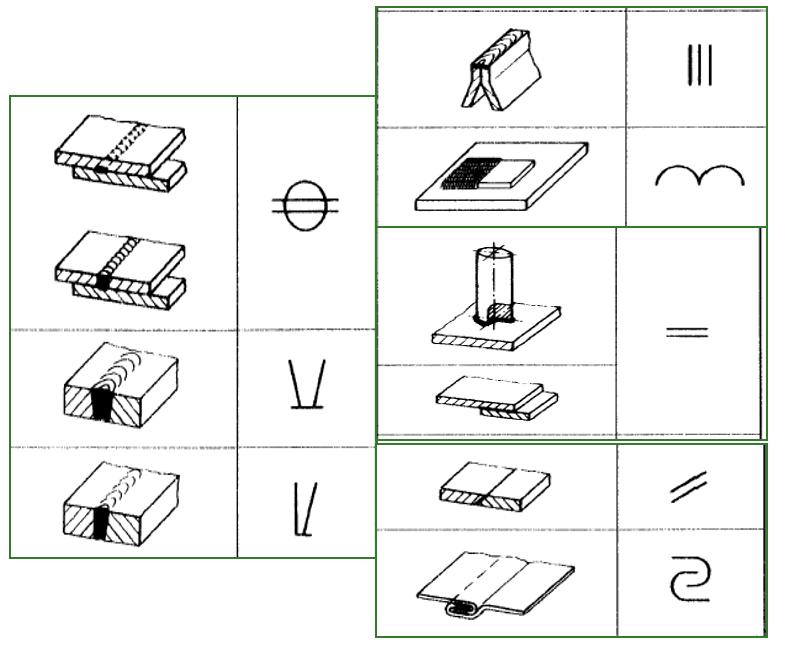

其它符号

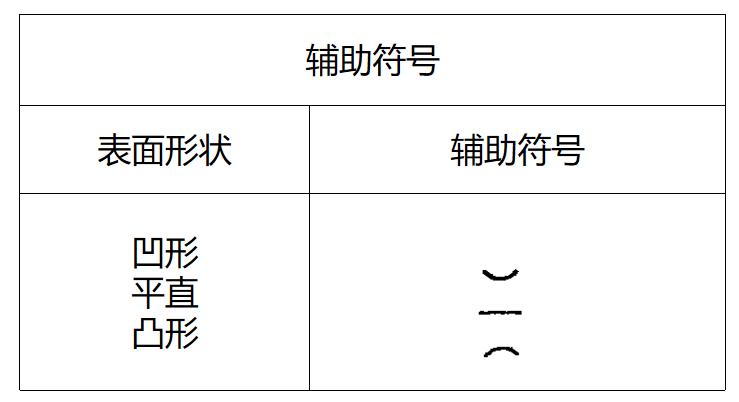

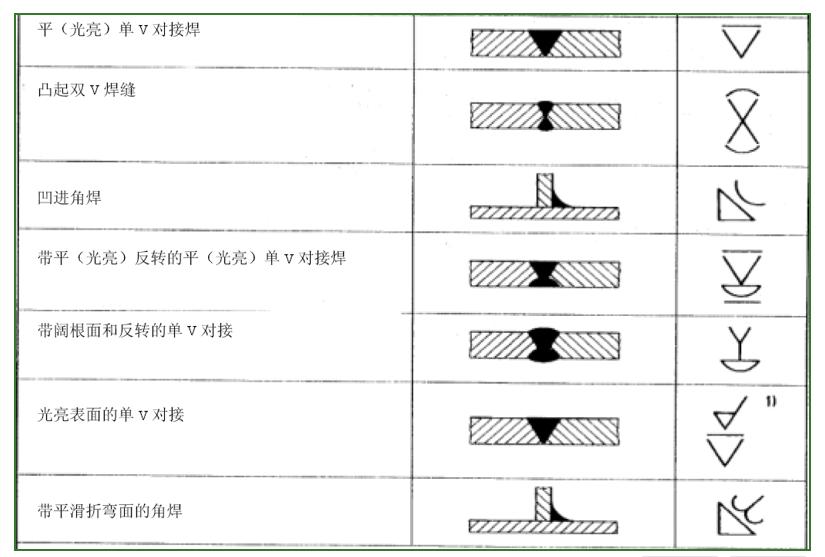

焊缝表面形状辅助符号

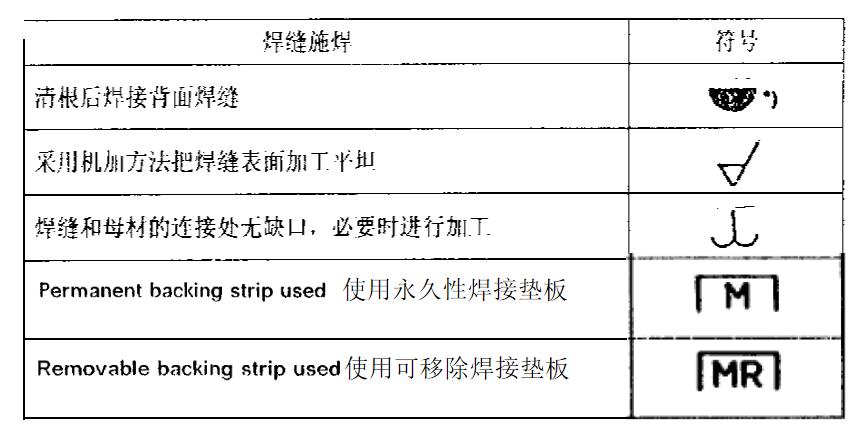

对焊缝施焊的辅助符号

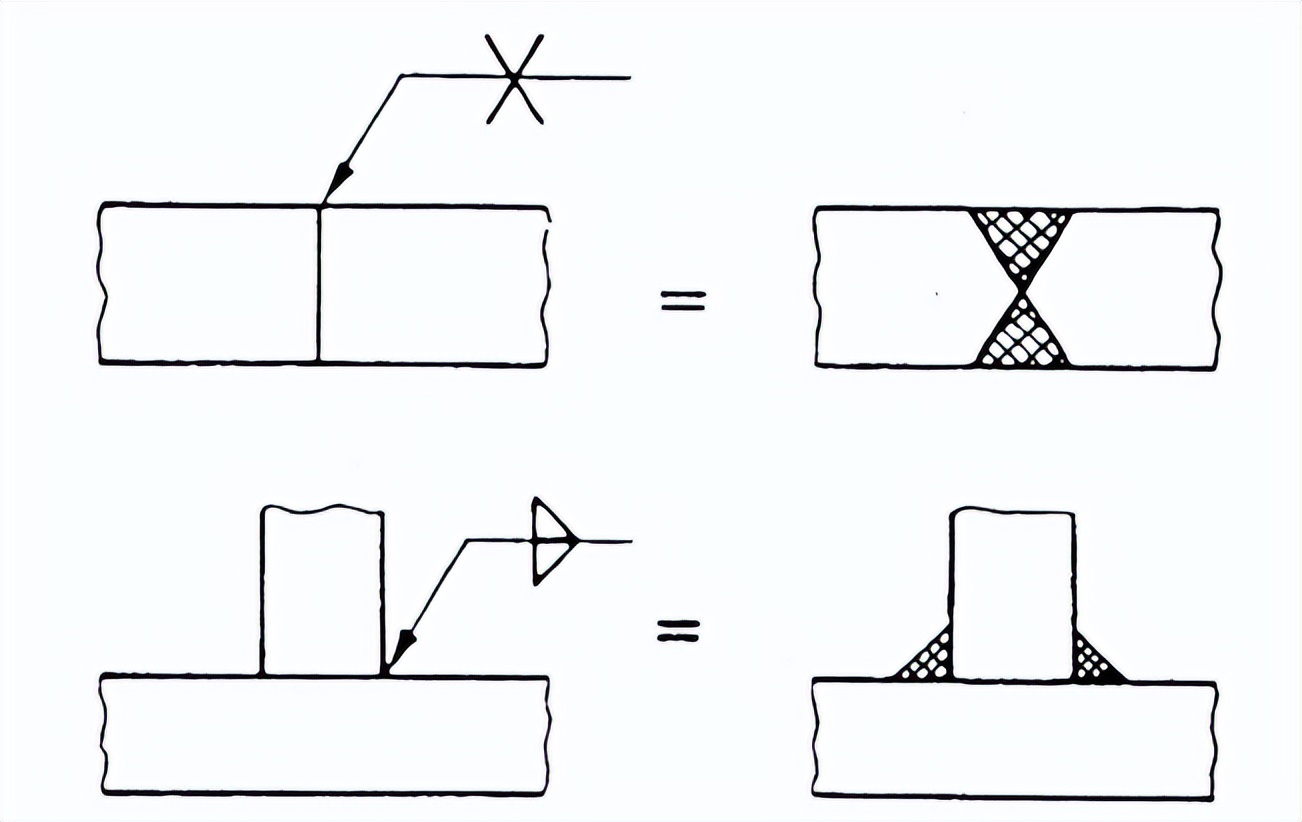

辅助符号应用举例

补充符号给出了焊缝的位置及要求

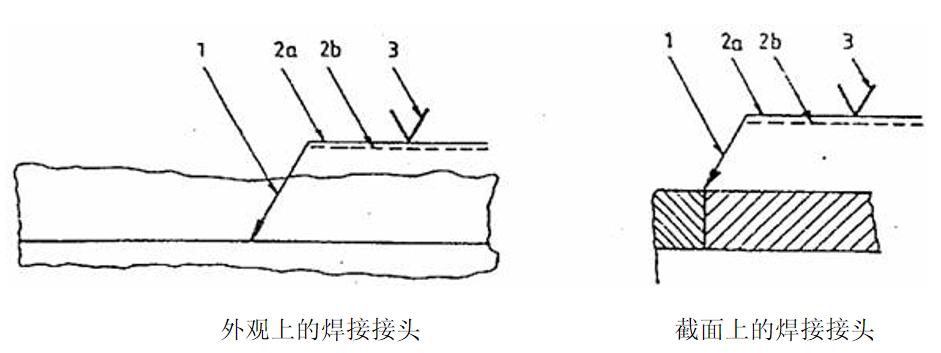

焊缝标记方法

1：箭头线； 2a：参考线（实线）；2b：标识线（虚线）；

3：焊接符号或组合符号

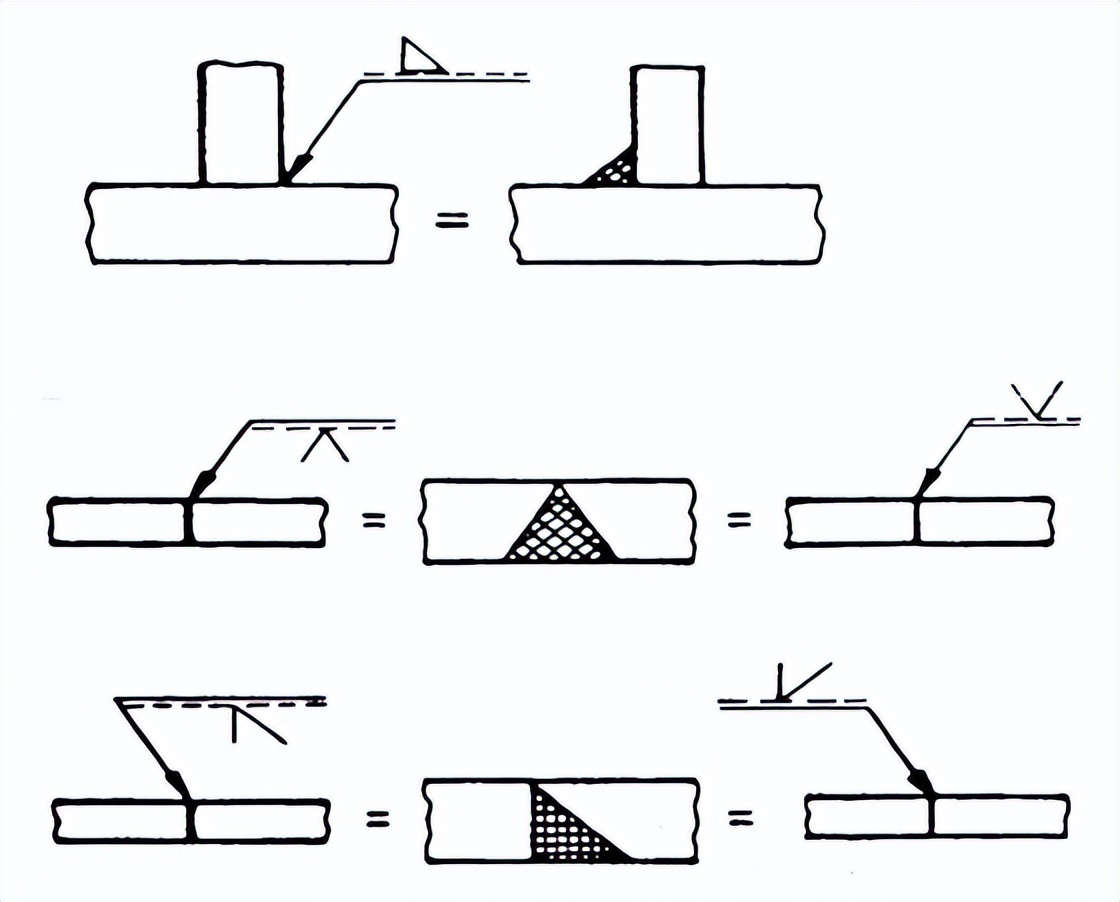

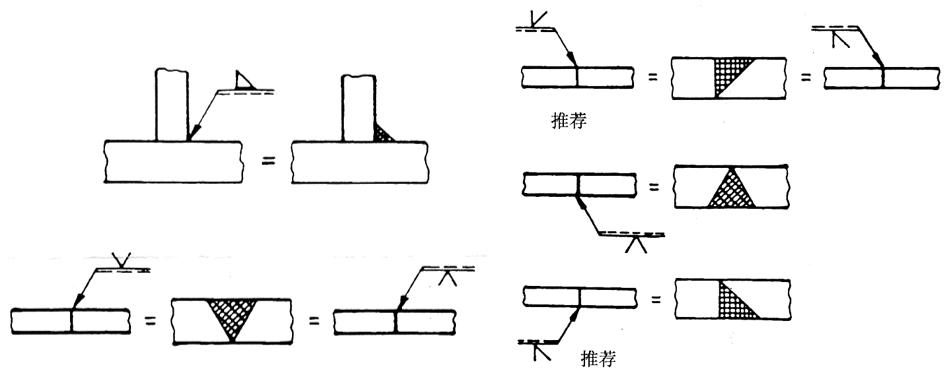

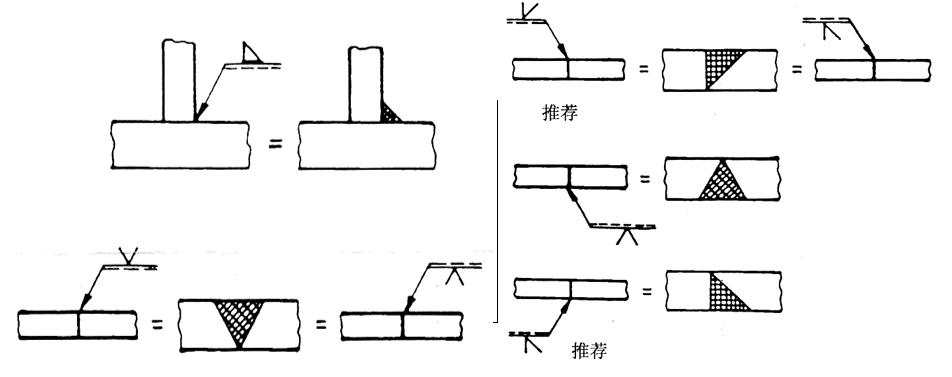

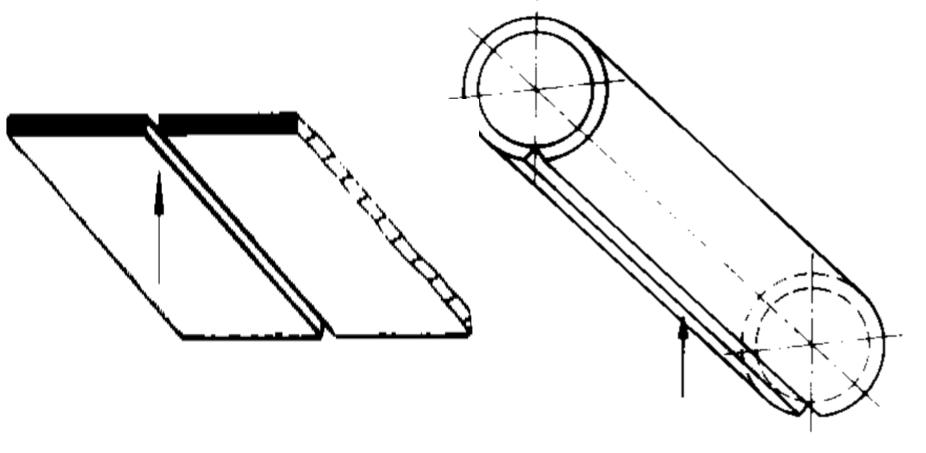

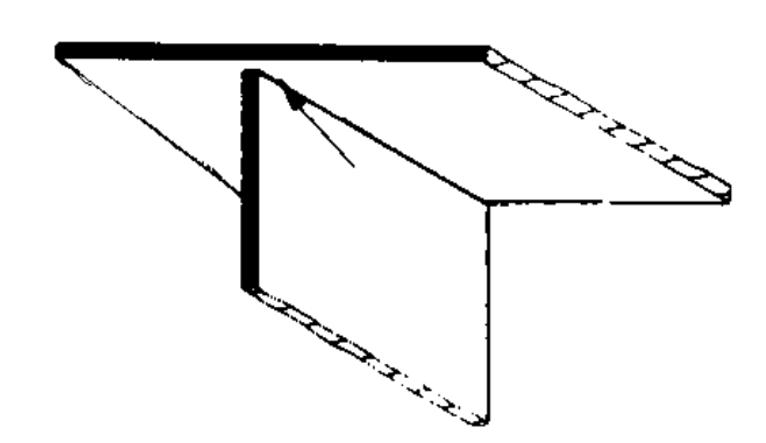

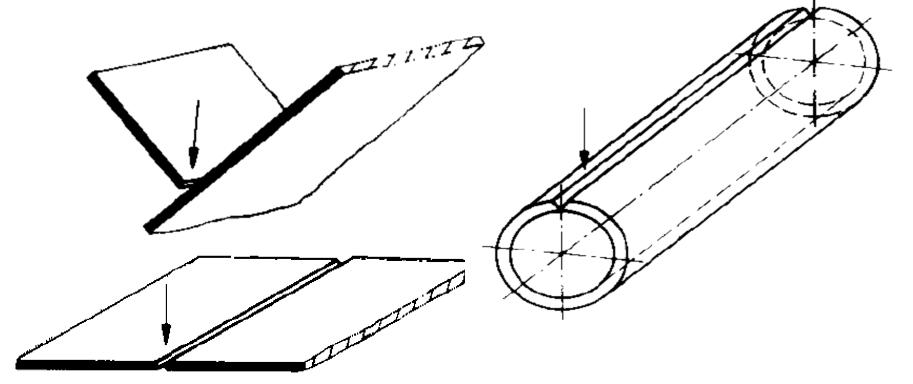

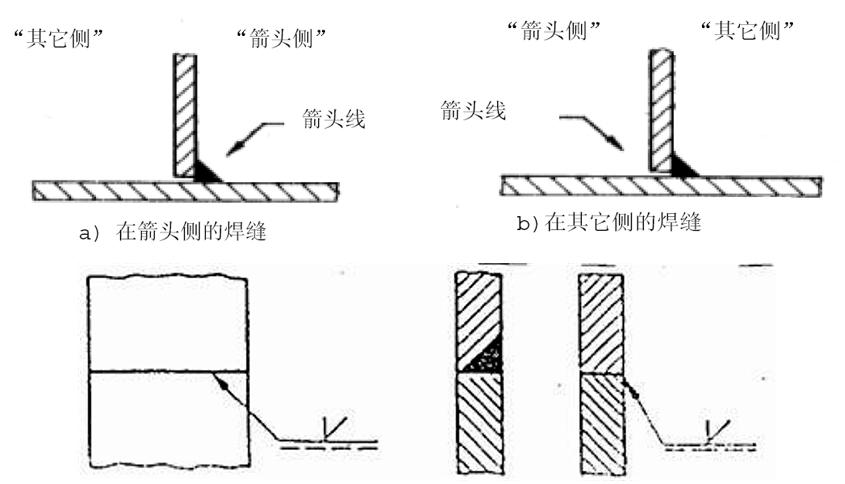

箭头线的位置

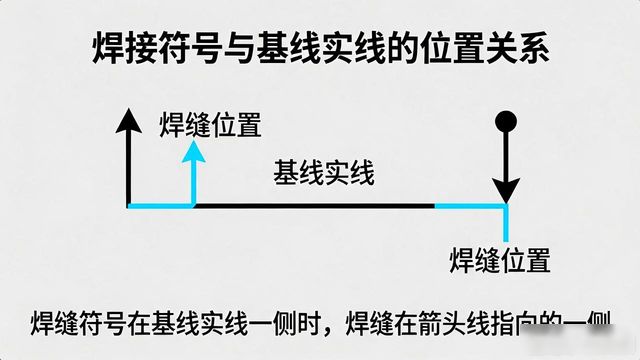

要是焊缝表示符号处在基线实线的其中一侧, 那么焊缝是在箭头线所指向的那一侧。

如果焊缝表示符号位于基线实线一侧，那么焊缝位于箭头线所指一侧

倘若焊缝表示符号处在基线虚线的某一侧, 那焊缝就在箭头线所指向那一侧的背面。

针对双面焊缝而言, 能够采用组合焊缝予以表示, 如此一来便不需要用虚线进行表示了。

标记法

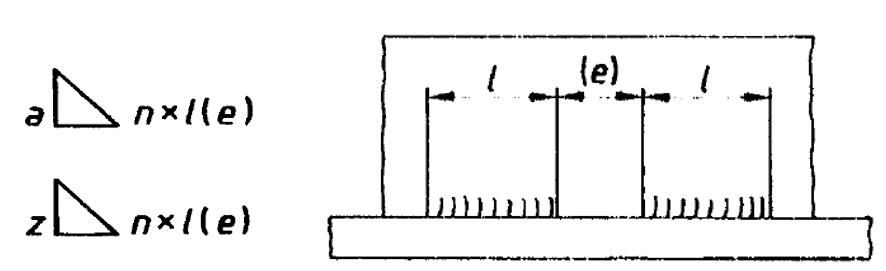

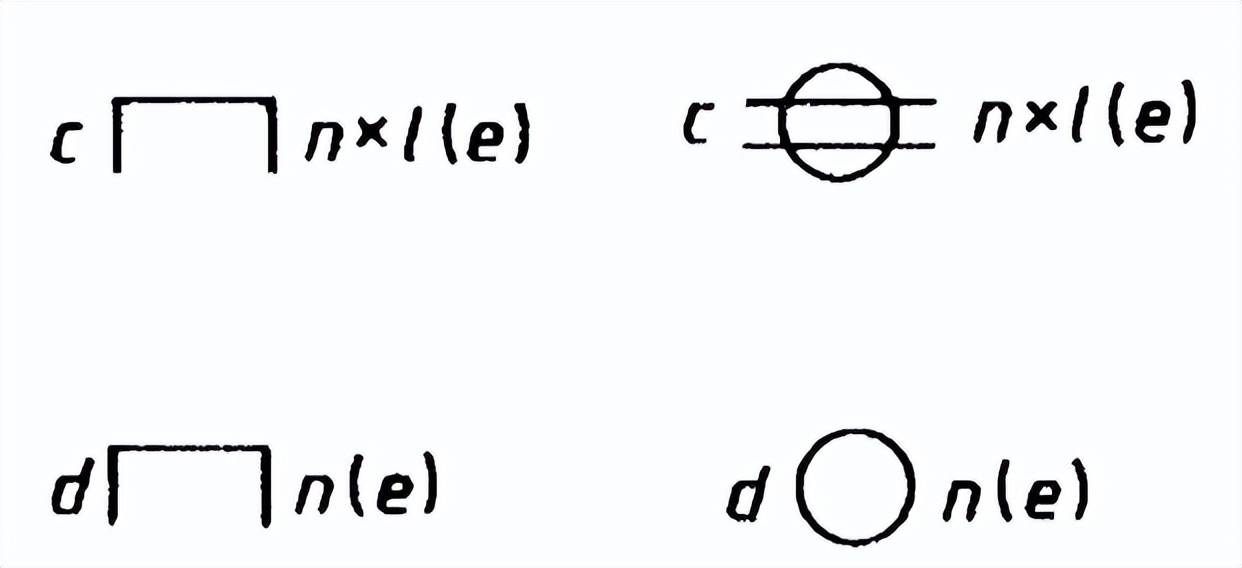

断续焊标记

断续焊接的角焊缝标注由长度说明引出

n——单个焊缝数

l——单个焊缝长度

e——间隔

标记法：

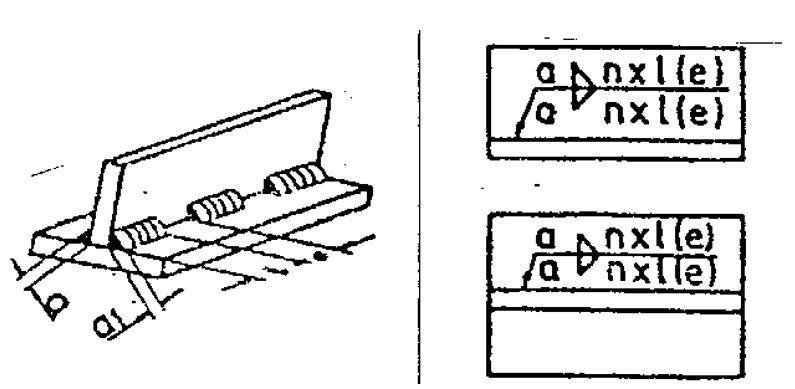

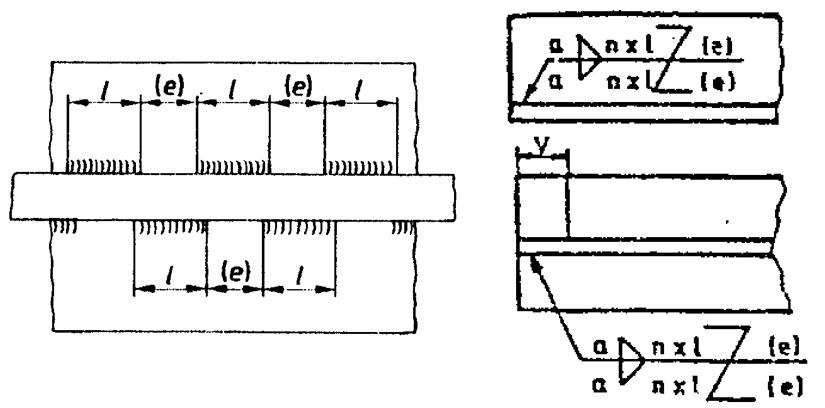

双侧错位排列断续角焊缝

写出双侧对称焊接的断续角焊缝的标记法

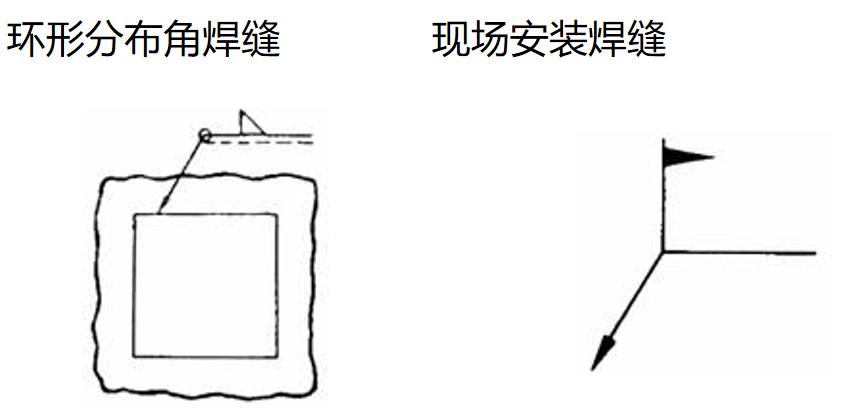

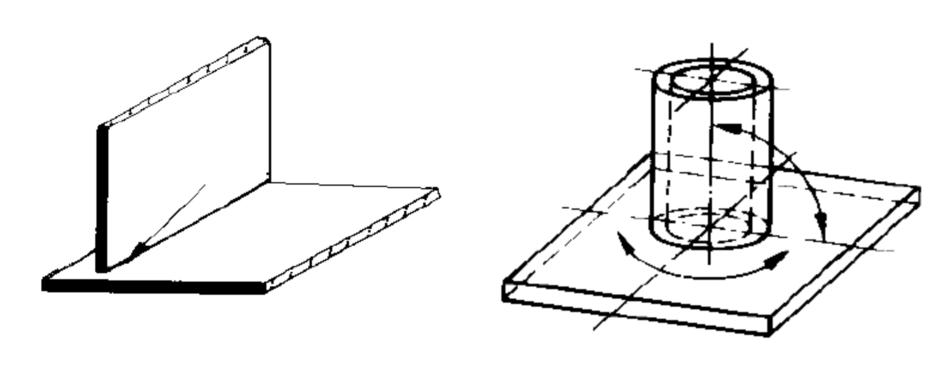

其它标记符号

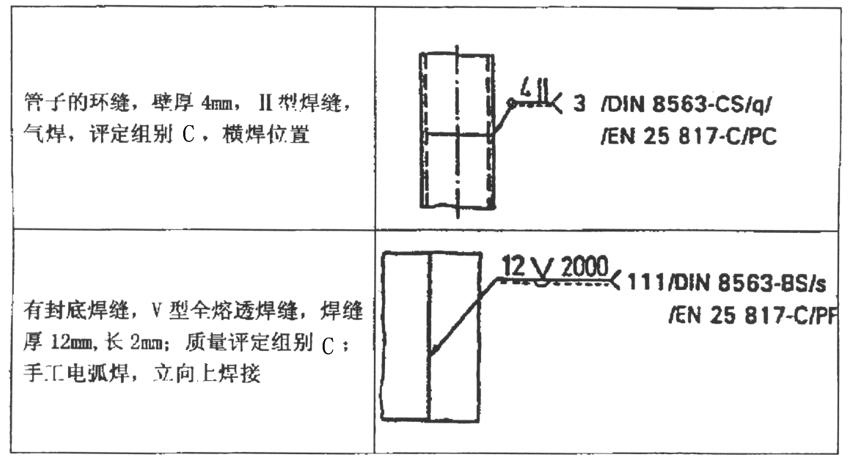

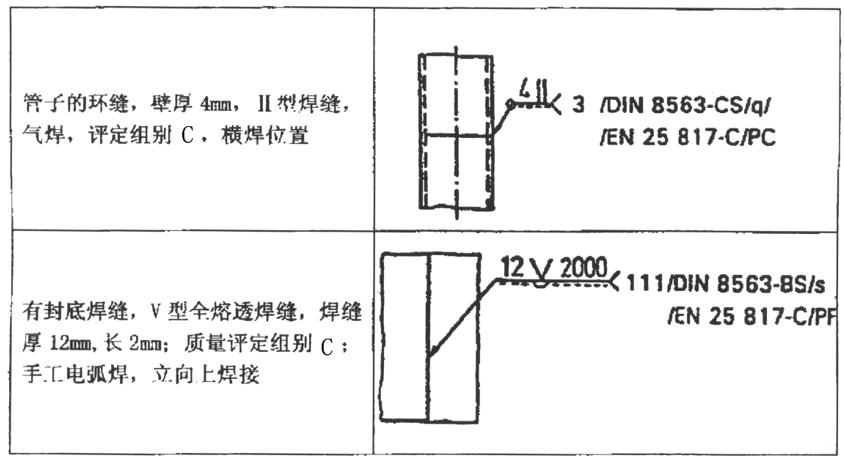

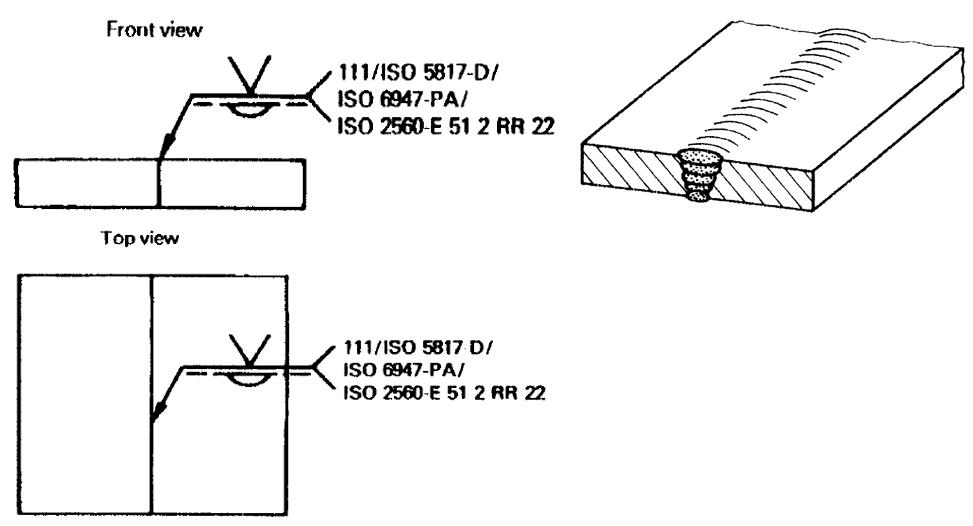

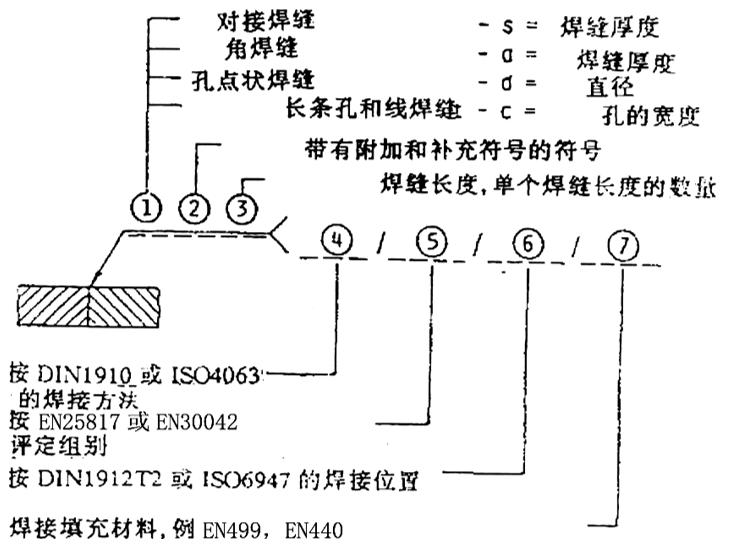

焊缝符号完整标记法

完整标记法举例-1

完整标记法举例-2
