立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

注明, 焊缝尺寸符号以及其选用范围, 于介绍基本符号之际同时进行介绍, 并且仅仅介绍跟基本符号有关联的部分。

见下图, 此乃焊缝标注示例。于所示的图中, 焊缝符号涵盖这些: 基本符号, 即图中数字8后面跟着的符号；补充符号, 这是图中的一面黑旗；除此之外, 还有指引线以及焊缝尺寸符号。

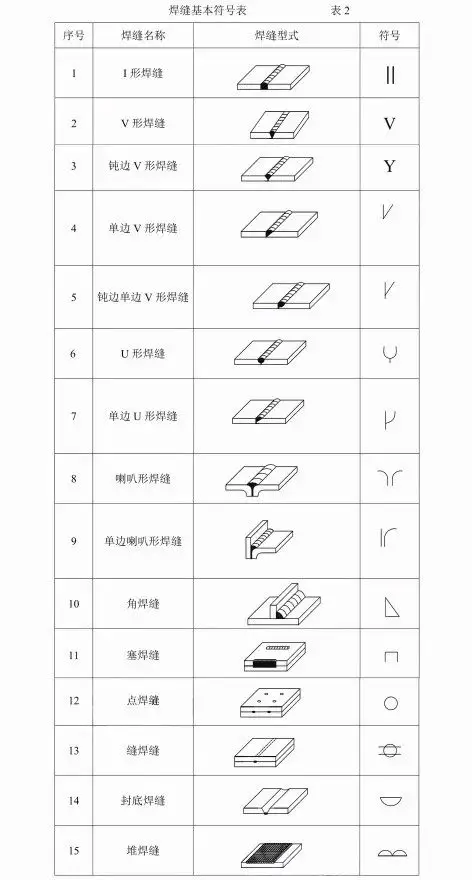

有一种符号是用来表示焊缝截面形状的, 我们把这种符号叫作焊缝基本符号儿, 像那I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝以及封底焊缝等等这些, 全都是焊缝基本符号所涵盖的类型, 在图纸之上, 基本符号以及辅助符号, 都是采用粗实线去进行绘制的, 而引出线则是用细实线绘制, 至于具体的符号都有啥, 那就去看看下边这张表。

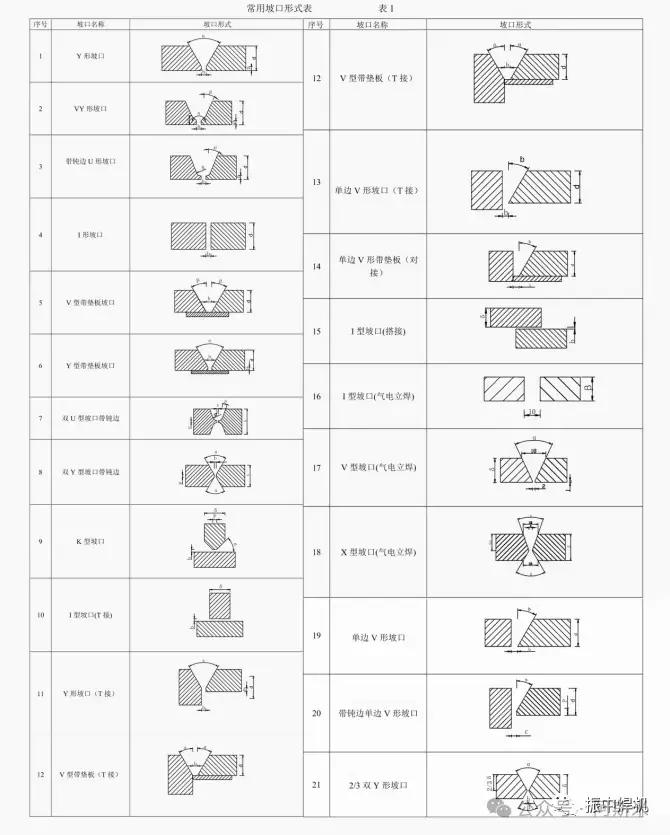

常用坡口形式如下：

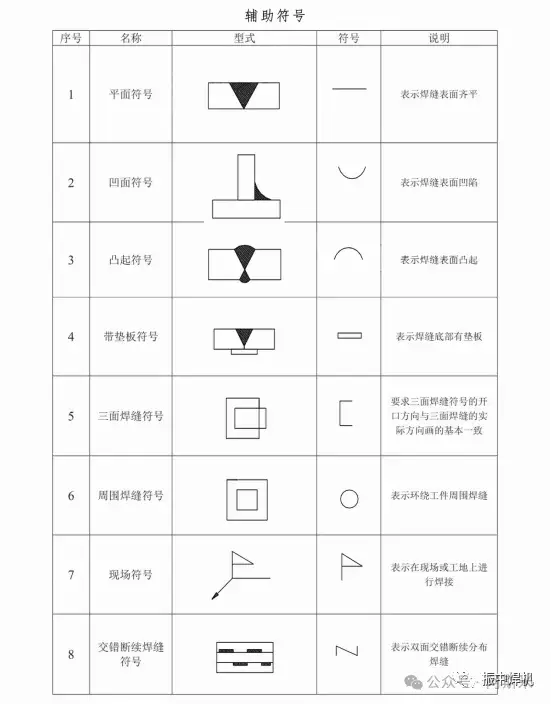

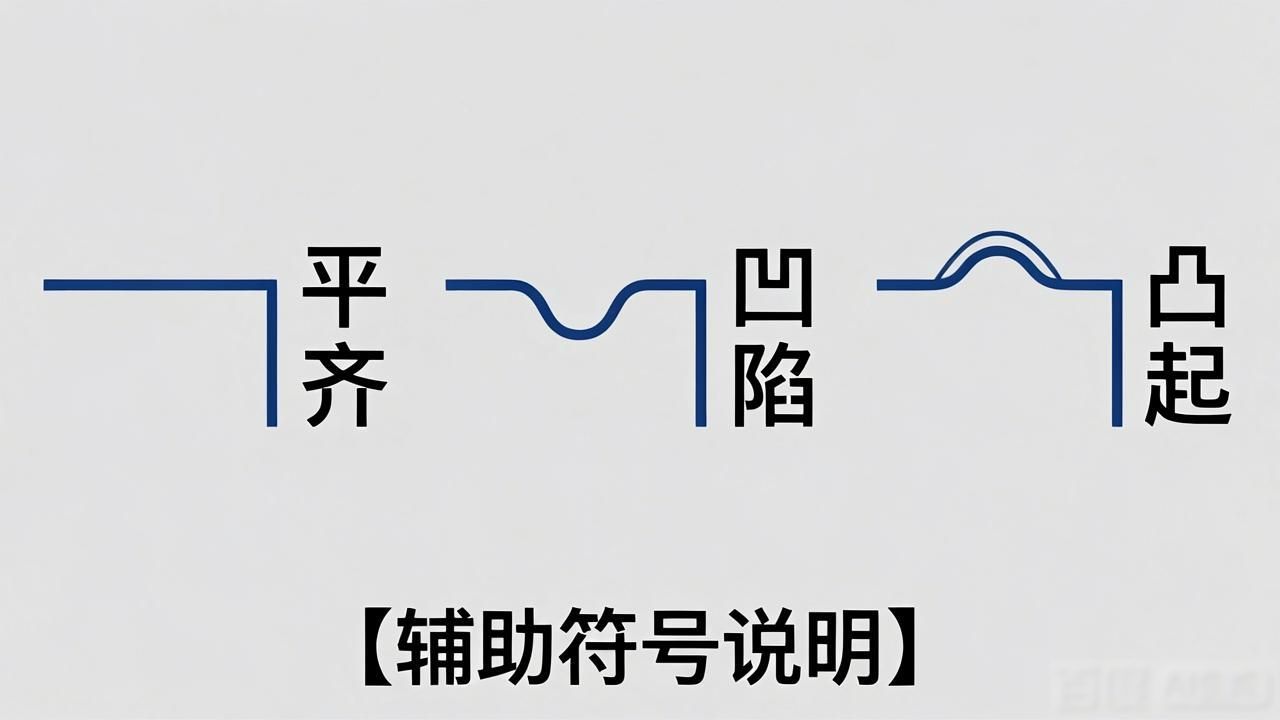

辅助符号, 是用来表示焊缝表面形状特征的那类符号, 辅助符号存在三种, 它们分别是用来表示焊缝表面平齐的, 用来表示焊缝表面凹陷的, 以及用来表示焊缝表面凸起的, 一般情形下, 由于并不需要确切至极地去说明焊缝的表面形状, 因此辅助符号常常不会被标注。

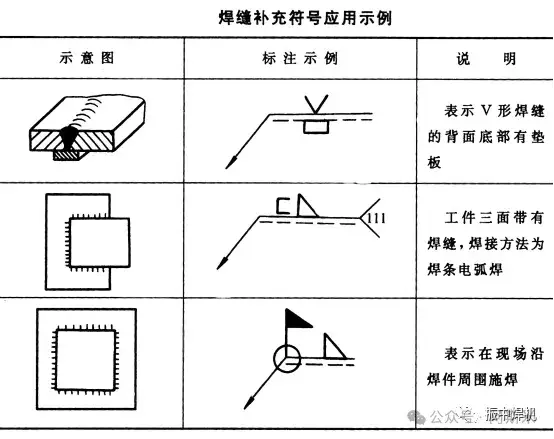

有的时候, 为了对焊缝的某些特征加以补充说明, 是需要用其它符号去做显示的。补充符号应用的示例情况, 是可以查看下面这个表格的。

但是, 要将焊缝完整地表示出来, 除了上述那些符号之外, 还得包含指引线, 以及一些尺寸符号和数据。

带有箭头的那条指引线, 以及两条基准线, 其中一条是实线, 另一条是虚线, 这两部分共同构成指引线, 就如图a展示上述情况。

要是焊缝处于接头的箭头那一侧的情况下呢, 把基本符号标记在基准线的实线那一侧, 就如同图b所示这个样子。

要是焊缝处于接头的非箭头那一侧, 那么就要把基本符号标注在基准线的虚线那一边, 就如同图c所呈现的那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

若焊缝尺寸数量繁多, 于对实际焊缝予以标注期间, 当尺寸相关因素数量较少时, 便直接于焊缝符号之上进行标注。有时会为了能够更加明确地将焊缝的形式予以表示出来, 于是就采用机械制图的那种方式来进行表示。

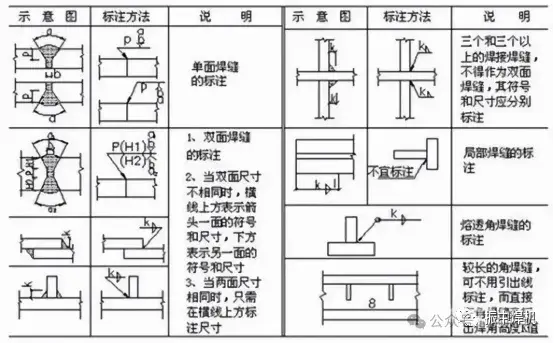

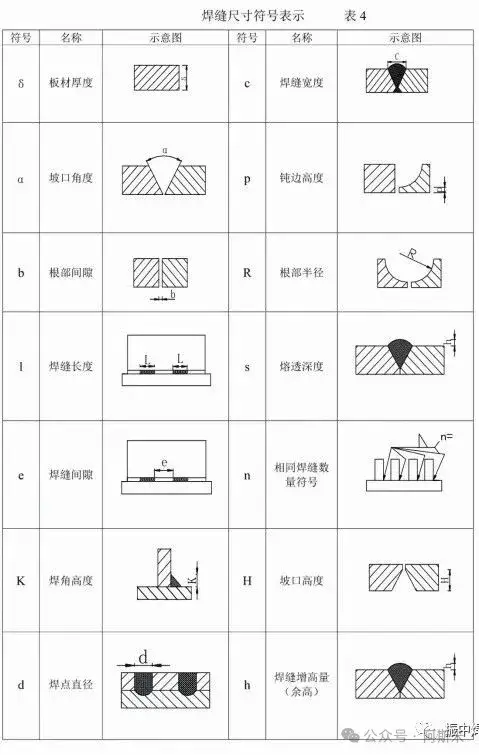

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 在基本符号右侧, 不存在任何标注, 并且也没有其他说明的情况下, 这意味着焊缝在工件的整个长度范围之内, 是处于连续状态的。

2、 处于基本符号的左侧, 不存在任何标注, 并且也没有其他说明的情况下, 意味着连接焊接一起出现的缝要全部实现焊接透彻。

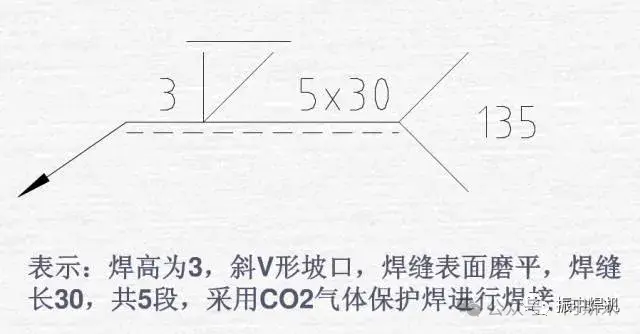

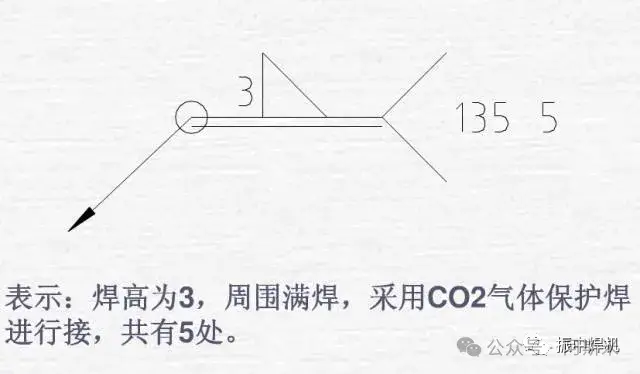

个别焊接符号标注图解示例：
