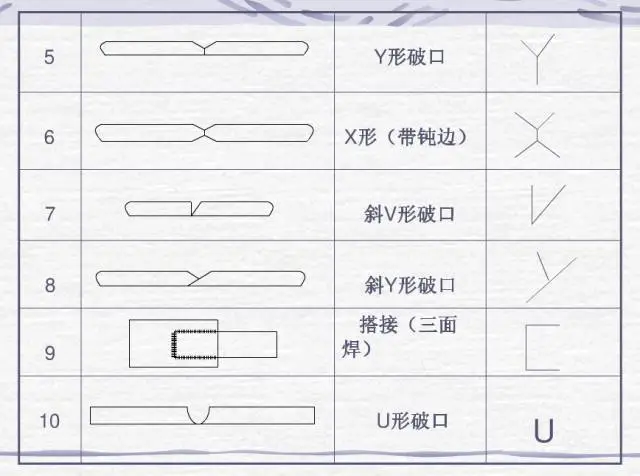

坡口符号
（注：图中“破”应为“坡”）

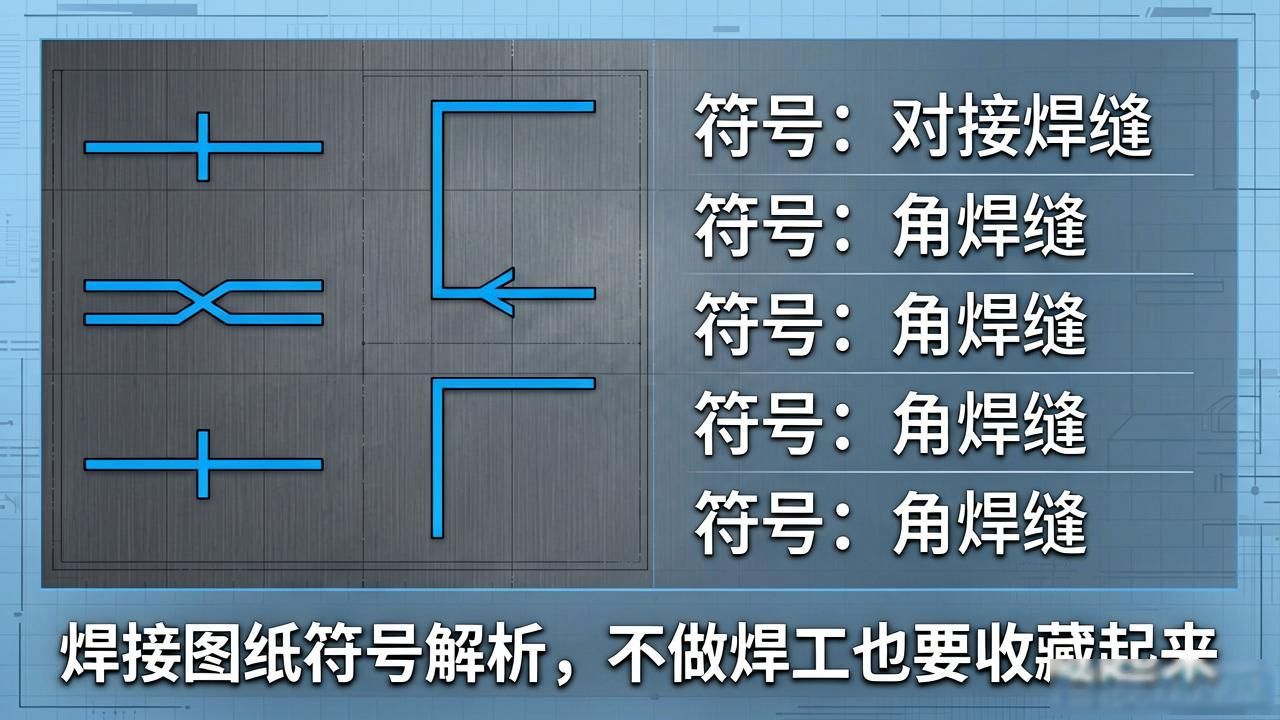

焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字予以表示出来, 标注于指引线的尾部之处。常用焊接方法代号展现于表 3 -9 所示情形。要是属于组合焊接方法, 能够用“/”进行分开, 左侧代表正面（或盖面）的焊接方式途径, 右侧代表背面（或打底）焊接方式途径。比如 V 形焊缝先是采用钨极氢弧焊而打底, 随后用手工电弧焊再盖面, 那么就表示成 141 /111。
图 3 – 21 所示为焊缝符号以及焊接方法代号的标注示范, 此图呈现的是 V 形坡口对接焊缝, 其进行了背面封底焊，正面焊缝表面处于齐平状态, 焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》绘制的是钢结构焊接符号。钢结构所属学科一般为建筑学科, 所属行业是建筑行业。于是在进行钢结构焊接符号标注期间, 常常会伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出线是焊缝的组成部分, 它由箭头以及两条基准线构成。其中一条是实线, 另一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应该与图样的标题栏平行, 只是在特殊条件之下才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧，那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的那种位置, 通常来讲是没啥特别要求的, 然而呢, 在对单边形焊缝进行标注的时候, 箭头线是需要指向有着坡口的那一侧的工件的。
6、与基准线相交或者相切的基本符号、补充符号, 和基准线存在一种与基准线重合的线段, 此线段是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求全都一样, 那么能够只挑选一处去标注焊缝的符号与尺寸, 并且加上标注“相同焊缝的符号”, 相同焊缝符号呈现为3/4圆弧状, 绘制于引出线的转折部位。
如果处于同一个图形之上, 存在着数种相同的焊缝, 那么能够把焊缝进行分类编号, 将其在尾部符号之内予以标注, 分类编号会采用A、B、C等等这样的形式在同一类焊缝当中可以选择一处来标注代号。
9、按图1-38方式标注的, 是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 此圆圈画在引出线的转折处。
10、对于使用形中较长的角焊缝, 比如焊接实腹钢梁的翼缘焊缝, 在这种情况下, 可不采用引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、当处于连接长度范围以内, 仅仅只是局部区域段落存在焊缝的情况下, 依照图1-40进行标注, K是用于表示角焊缝焊脚尺寸的数值。
12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 在焊缝的位置, 添加中实线用以表明可见焊缝, 或者添加栅线用以表明不可见焊缝。
13、两个相互进行焊接的焊件, 在处于单面焊且带有双边不对称坡口焊缝这种情况时, 引出线的箭头会指向有着较大坡口的那个焊件。
14、被环绕于工作件周围的围焊缝符号, 是以圆圈的形式来表示的, 它被画在引出线的转折之处, 且还要标注上它的焊角尺寸K。
15、当存在三个或者比三个还要多的焊件彼此进行焊接时, 其焊缝这般情形下不可以当作双面焊缝去标注, 焊缝符号以及尺寸都应当各自分别进行标注。
16、需要在施工现场开展焊接工作的焊件, 那么此焊件的焊缝要标注“现场焊缝”这一符号。现场焊缝符号呈现为涂黑的三角形旗号模样, 它绘制于引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的情况下, 像单面V形这种, 引出线的箭头是指向那个带有坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

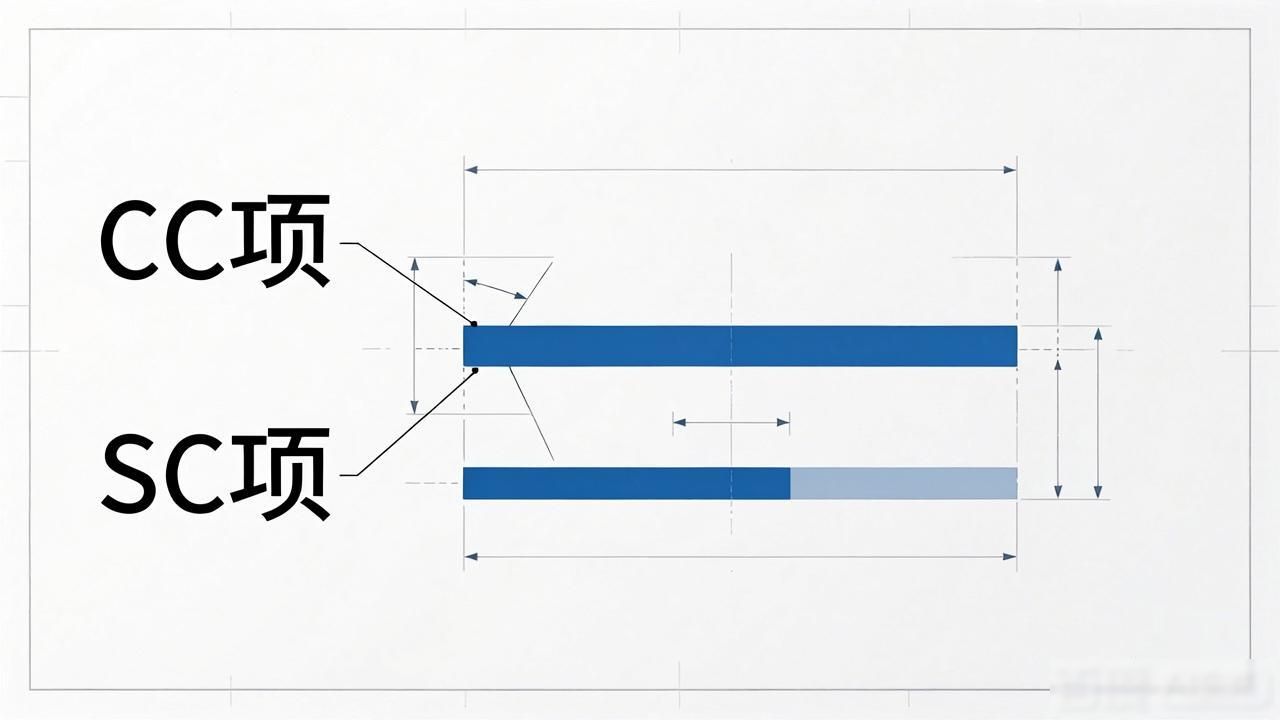

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
